Шта је колектор за водоводне инсталације

Да почнемо, разјаснимо шта је колектор воде - технички цевасти део који може мешати различите течности (према молекуларном саставу или температури) или га дистрибуирати кроз неколико канала истовремено. У нашем случају, то може бити миксер, чајник, четверокут или чешаљ за дистрибуцију грејних или водоводних цеви.

Више пажње ћемо посветити најновијој верзији - сазнајте како се она повезује и виде видео демонстрације у овом чланку.

Инсталација колектора

Напомена Уопште, инсталација колектора, као таква, уопште не постоји, јер је то само средњи адаптер који олакшава пренос флуида у друге канале. Цела инсталација таквог уређаја обично се разматра заједно са другим водоводним уређајима и системима.

Врсте

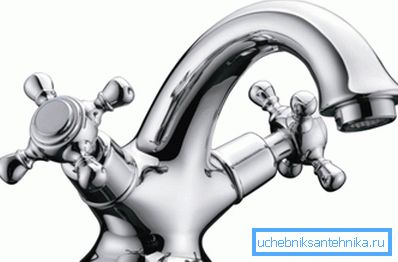

• Најпознатији облик колектора за обичног корисника са санитарним уређајима је умиваоник или купка, који је изграђен у купатилу и постављен на зид (постоје и зидне уграђене опције). Овај механизам може имати вентиле у облику кранске кутије (два вентила и два полуга модела), или у облику кертриџа или кугле (модели са једним полугом или џојстиком).
• У било којој врсти вентила функционише један принцип уношења воде - долази из два извора (топло и хладно), а излази на потрошњу кроз један канал, назван "излив". Цена таквих уређаја може се значајно разликовати једни од других, у зависности од квалитета и декорације.

• Најједноставнији од свих колектора за воду је санитарна цијев за цеви, која је у суштини јединица за дистрибуцију воде - снабдевање пролази кроз један канал, а дистрибуција пролази кроз два. Такви уређаји се непрекидно користе не само у водоснабдевању, већ иу канализационом систему (вентилатори), као и користе се за транспорт и дистрибуцију разних течности и гасова. У водоснабдевању су израђени од челика, месинга, бакра, полипропилена, укрштеног полиетилена и полибутилена.

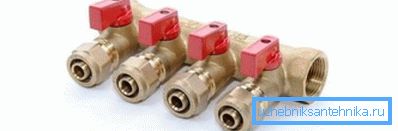

• И, коначно, најпознатији тип колектора водоинсталатера је чешаљ који се користи за водене склопе приликом инсталације воденог грејног пода или може бити дистрибуција течности за радијаторе различитим крилима зграде. У већини случајева, она се продаје са вентилом, као што видите на слици изнад, али се може испоручити и без њега - онда се вентили морају самостално инсталирати.
• По правилу, чешљеви ове врсте су израђени од месинга, иако се могу направити од бакра, челика и чак силумин, иако је боље не користити другу опцију. Број славина на таквом уређају може бити различит, у распону од три до бесконачности, тј. Можете повезати колекторе који имају 10 или више места, уколико постоји потреба.

Грејни подни колектор

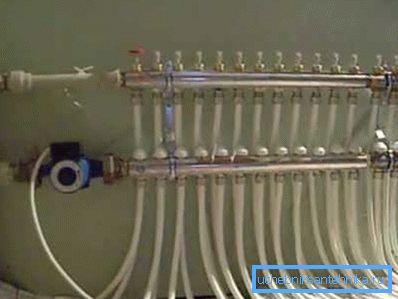

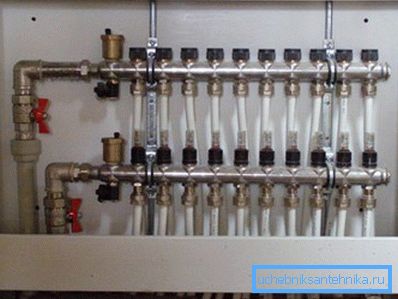

Дистрибуциони чвор за анализу воде у инструкцијама гријања омогућава вам да инсталирате не само у ниши, већ и споља, ако постоји посебна просторија за то - котловница, где такав систем неће ометати никога. Али, пре свега, да схватимо суштину, то јест, у принципу, повезати систем грејања кроз колектор и сазнати како то функционише.

Два круга увек воде из било ког грејног котла - један за снабдевање топлом водом, а други за враћање већ хлађене расхладне течности, стога, за инсталирање пода са гријањем на воду, требат ће вам и два чешљака - улаз и излаз.

Дакле, инсталирате бојлер са топлом водом, одакле су кругова за гријање одвојена, али у том случају доводна цев и повратна цев одлазе до уређаја за воду са главама. Дакле, један колектор је инсталиран за снабдевање, а за повратак другог - обично се монтирају један изнад другог, без обзира да ли су уграђени у зид или не.

Као што можете видети на горњим фотографијама, зауставни вентили се налазе не само на цевима колектора, већ и на цевима који их повезују са котлом за гријање, а са друге стране сваког од њих, вентил са Маиевски-ом се обично увија у ваздух, који увек може бити у систему.

Број млазница зависи од броја водених кругова, на пример, можете инсталирати један дистрибутивни чвор на кући од 10 соба, онда вам је потребно чешље са најмање 10 славина, али може бити више од једног круга у једној просторији, онда ће број проводника морати повећати .

Водени круг са једним подом, без обзира да ли је направљен од укопаних полиетилена или пластике ојачаног металом, не би требало спојити зглобове цементним песком - иначе ризикујете дужину вијека трајања система грејања.

У случајевима када је простор велика и не уклапате се у димензије једне цеви, најбоље је поделити простор дуж крила, тако да за једно такво подручје могу бити два, три или чак четири крила, што ће, пак, бити размислите о дужини колектора.

Али изузетно је непрактично инсталирати један излаз за воду за велику кућу - у овом случају, морате поставити додатне цијеви, а на самом почетку то може бити прилично импресивна акумулација кола, што није згодно за инсталацију.

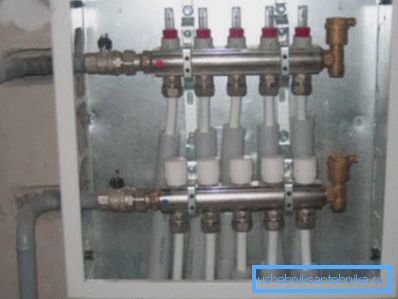

Много је лакше направити један водени чвор у две или три собе, како је приказано на горњој слици, онда ћете морати да поставите мање цеви на једно место, што подразумијева повећање пролаза кроз зидове. Ожичење доводних и повратних кругова у таквим случајевима обично се врши помоћу полипропилена, који пролази до месинга кроз навојну монтажу.

Напомена Пракса показује да је инсталација воденог грејања подлога много профитабилнија за производњу не са укрштеним полиетиленом, већ са металним ламинатом - квалитет грејања и његов радни вијек се не мења, док се трошак смањује. Поред тога, увек постоје колектори на продаји, цијеви цијеви су опремљени са завршним прикључцима за пребацивање на цијев од метала и пластике.

Закључак

У закључку бих желео да напоменем да можете користити било који колекторе тако што ћете га повезати са цевоводима водом - то уопште није тешко. Чак и дуги чешаљ за уградњу топлог пода, заправо, нису много другачији од уобичајене тее.
