Систем грејања са присилном циркулацијом у приватној кући:

Како се систем грејања може инсталирати присилном циркулацијом својим рукама? Која питања и проблеми могу настати у различитим фазама рада? Како одабрати пумпу са потребним капацитетом и цеви оптималног пречника? У чланку ћемо покушати одговорити на ова питања.

Избор цеви и радијатора

Почећемо бирањем материјала, батерија и величина цевовода.

Материјали

Грејање воде са присилном циркулацијом подразумева аутономно коло, ни на који начин повезано са централизованом мрежом.

Требало би се разјаснити: обично је коло повезано са системом хладне воде са краткоспојником како би га напунио водом. Међутим, након што се расхладна течност попуни, краткоспојник је сигурно затворен.

Ако је тако - параметри грејања су предвидљиви, стабилни и сигурни чак и за најугроженије савремене материјале:

• Притисак у кругу одржава се у распону 1,5-2,5 кгф / цм2.
• Типичне температуре доводних и повратних цевовода су 70/50 Ц.

Најбољи избор за систем грејања је полипропилен, ојачан алуминијумском фолијом. Ојачање је неопходно не толико од обзира на снагу, већ зато што компензује висок коефицијент линеарног проширења полипропилена током загревања. (Погледајте и чланак Полипропиленске цеви: карактеристике.)

Уређај за грејање, оптималан за наше потребе, - алуминијумски радијатор.

Разлози?

• То је пристојан изглед, у складу са дизајном собе.

• Разумна цена (од 300 рубаља по секцији).
• Висока дисипација топлоте (приближно 200 вати по одељку са растојањем од 500 мм у средини).

Димензије

Разуман минимум унутрашњег пречника цеви било које врсте је:

Напомињемо да је полипропилен означен спољним пречником, који је око 5-7 мм већи од унутрашњег пречника. Наведени унутрашњи пречници одговарају димензијама од 20, 25 и 32 мм.

Пумп

Избор

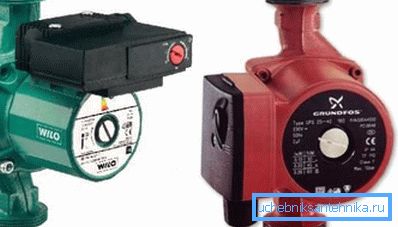

Шта би требало бити пумпа за систем грејања с присилном циркулацијом? Очигледан избор је уређај са мокрим ротором, ниском брзином и дозвољеним подешавањем перформанси (корак или глатко). (Погледајте и чланак Јединоводни систем грејања: карактеристике.)

Главни параметри било које пумпе су притисак који га ствара и његова перформанса са хидрауличном отпорношћу круга који одговара овом притиску.

Које вриједности треба зауставити?

1. Максимална хидрауличка отпорност кола разумне дужине - 1-2 метра. Сходно томе, за приватну кућу (ако, наравно, не градите палачу у којој ћете водити међународне конференције), довољан је притисак од 4 метра, типичан за млађе уређаје свих познатих произвођача.
2. Капацитет је одабран тако да цела расхладна течност у кругу пролази кроз пумпу за око 20 минута. (то јест, капацитет пумпе у кубним метрима на сат је једнак три пута већи од расхладне течности).

Да би израчунали перформансе, постоји и алтернативна шема везана за излаз топлоте на котлу или одељку кола.

Своди се на формулу облика Г = К / (1.163 * Дт), у којој:

• Г - жељене перформансе у кубним метрима на сат.
• К је излаз топлоте котла или круга у киловатима.
• 1.163 - просечан топлотни капацитет воде.
• Дт је температура делта између протока и повратне цеви. Код стандардних вредности од 70/50, лако је израчунати, једнако је 20.

Дакле, с котелом снаге 36 кВ, разумни минимални учинци ће бити 36 / (1.163 * 20) = 1.55 м3 / сат.

Скупштина

Како инсталирати пумпу рукама у присилном загревању куће

Уопштено говорећи, овдје нема превише правила.

• Пумпа за влажни ротор монтирана је са строго хоризонталним положајем вратила.

• Пошто је функција хлађења мотора и подмазивања лежајева постављена на хладњак, пумпа је изузетно осјетљива на свој квалитет. Од тада - јос једна хитна препорука: круг гријања са присилном циркулацијом треба да садржи сапун (у најједноставнији верзији - груби филтер) који се монтира директно испред пумпе.
• Пумпа и филтер се одвоје од остатка кола са пар вентила који ће омогућити чишћење сапнице или уклањање пумпе са минималним губитком медијума за пренос топлоте.

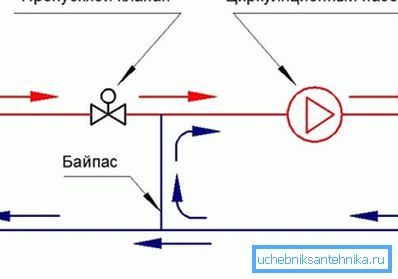

• Када се пумпа угради у круг који периодично послује природним циркулацијама, обилазницом пречника једнаком пречнику пуњења остаје између везника до пумпе. Обилазница је опремљена контролним вентилом или вентилом.

Додатна опрема

Поред пумпе блата, присилни систем грејања мора укључивати:

1. Експанзиони резервоар. Постављена је у било којој тачки контуре у којој нема турбуленције. Запремина резервоара треба бити приближно једнака 10% запремине кола.

1. Регулатор притиска за спречавање рушења цијеви када се експанзиони танк прелије.
2. Манометар за контролу притиска.
3. Аутоматски вентилатор.
4. Ваздушни вентил (Маиевски кранови или конвенционални вентили) у горњим тачкама струјног кола (укључујући и саобраћајне гужве радијатора са нижим прикључком).

Схеме

Јасно је да се специфична шема система грејања с присилном циркулацијом одређује првенствено конфигурацијом куће. Међутим, као примере ћемо дати неколико популарних решења.

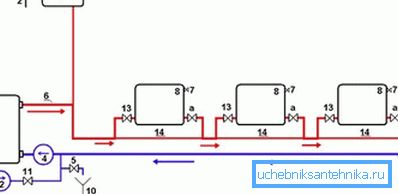

У овом дијаграму:

Ова шема је занимљива јер омогућава формирање додатне ниске температуре. Да би се смањила температура, коришћено је мерено напајање воде са равне линије кроз термостат и рециркулација повратног тока.

Закључак

Надамо се да ће му материјал који му је предложио читалац помоћи у дизајнирању сопственог система грејања. На приложеном видео снимку, као и обично, можете пронаћи додатне информације. Успехи!
