Топлотна изолација цеви: борба против замрзавања и уштеда

Топлотна изолација цевовода топлотних мрежа, као и система за водоснабдевање и одводњавање је практично обавезна. То је због чињенице да се приликом кретања кроз цеви њихов садржај може изложити ниским температурама (постоји ризик замрзавања) или губитак топлотне енергије.

Да би се то избегло, стручњаци користе разне методе, од којих ће се најпопуларније наћи у нашем чланку.

Основе изолације

Потреба за обављањем посла

Све мере за изолацију цевовода врше се са једним специфичним циљем - да се смањи утицај спољашњих фактора на садржај цеви.

Међутим, у зависности од ситуације, нијансе могу варирати:

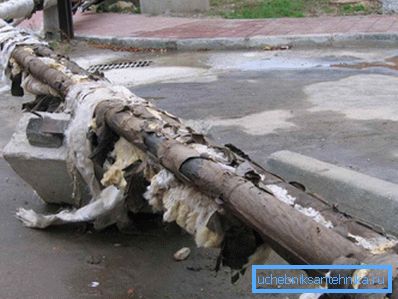

• Ако говоримо о грејању и доводу топле воде, онда је неопходно смањити губитке енергије приликом транспорта расхладне течности.. Док врела вода дође до цјевовода од котловнице до куће (поготово зими), она ће се охладити за око 10-15⁰Ц. Према томе, финансијски губици ће такође бити знатни.

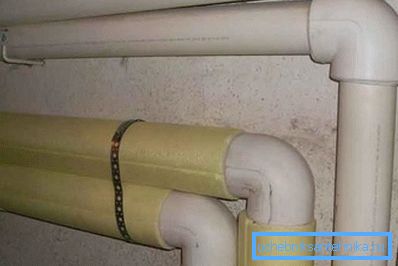

• Осим тога, важна је и топлотна изолација цеви за топлу воду у стамбеним и индустријским просторијама.. Монтира се како би заштитили људе од опекотина када су у контакту са загрејаним зидовима комуникационих кругова.
• Са хладном водом и канализацијом, имамо нешто другачији проблем.. Када се температура атмосферског ваздуха смањује, повећава се ризик замрзавања течности у цевима, што у раним фазама доводи до слабљења притиска, а затим до потпуне блокаде.

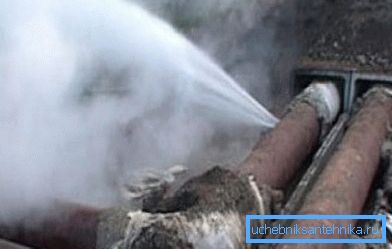

• Ако покушате да користите систем у коме се формирао ледени блок, цев може да се пробије. са свим следецим (у дословном и фигуративном смислу) посљедицама.

Заправо, методе описане доле користе се за решавање ова три проблема.

Приступи решавању проблема

Заштити цевоводе од екстремних температура и спољашњих утицаја на неколико начина:

• Прво, канализациони цевоводи (фекалне и олује), као и систем за водоснабдевање могу бити опремљени активним системима грејања. Такви системи су грејни каблови који су или монтирани на врху цеви или уграђени у њен лумен и прикључени на електричну мрежу.

Обрати пажњу! Када се непрестано користи, приручник препоручује коришћење саморегулирајућих жица које се не прегрејавају и не изгореју, јер се аутоматски искључују када дође до прекомерног загревања.

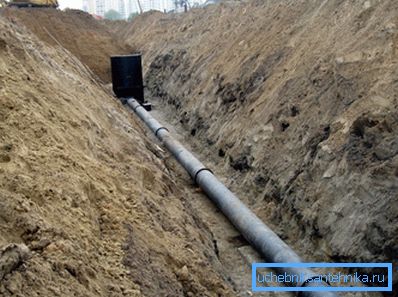

• Друго, цеви се могу поставити тако да имају минималан контакт са ниским температурама. Обично за ову сврху све комуникације су сахрањене у тлу испод нивоа замрзавања.

• Такође, ова група метода укључује полагање цевовода у подземним затвореним лежиштима: систем се налази у релативно изолованој ваздушној комори, а ваздух у којем се хлади много спорије.
• Међутим, способност да "сакрије" цев испод земље није увек. Због тога се у већини случајева користи топлотно изолационо коло од порозних материјала. Ово коло делује као заштитна зона, спречавајући губитке топлоте вруће течности и заштиту хладне воде и одвода од замрзавања.

Управо ова методологија посвећује наш детаљни преглед.

Регулаторно поравнање

Основни документ који регулише материјале и методе кориштене у топлотној изолацији различитих комуникација је СНиП 2.04.14-88. У овом стандарду се прикупљају информације о технологији изолације, као и основним захтевима који се предају заштитним круговима.

Ако анализирамо главне одредбе овог документа, СНиП о топлотној изолацији опреме и цјевовода садржи сљедеће препоруке:

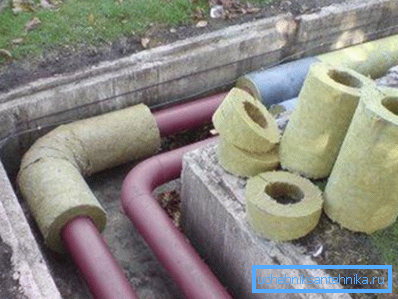

• Грејање би требало да буде обавезна компонента било ког система, без обзира на температуру расхладне течности.
• За опрему топлотноизолационог слоја, како готових (доле ћемо говорити о карактеристикама система "цеви у цевима"), а могу се користити и префабриковане структуре.
• При уређивању изолације неопходно је обезбедити заштиту металних делова од корозије, јер у овом случају рђа ће се много брже ширити.

• Оптимални је вишеслојни дизајн круга, који укључује саму изолацију, причвршћену помоћу причвршћивача, парне баријере и заштитног слоја метала, густог полимера или нетканих материјала. Такође је у неким случајевима предвиђена уградња ојачавајуће контуре, чији је главни задатак заштитити порозне материјале од дробљења и спречити деформације саме цијеви.

Такође у документу су формуле помоћу којих се израчунава дебљина сваког слоја. Подаци о минималној дозвољеној снази (за СНиП) топлотноизолационог кола, прикупљени смо у доњој табели:

Треба напоменути да се главни дио захтјева из стандарда односи на уређење мрежа за грејање великог капацитета, као и на главне водоводне системе и канализацијске цијеви. Међутим, чак и ако радите са изградњом система за водоснабдијевање или канализацијом с властитим рукама, требали бисте се упознати са овим документом и, ако је могуће, користити приликом пројектовања и инсталације кориштене податке.

Преглед материјала

Полимерни материјали

Говорећи о материјалима који се користе за смањивање губитка топлоте, на првом месту обично мислимо о пенастим полимерима. Ово је сасвим разумно јер је опсег таквих производа веома широк и стога неће бити тешко одабрати сорту која је најпогоднија за нашу ситуацију.

Прво, такве композиције заслужују пажњу:

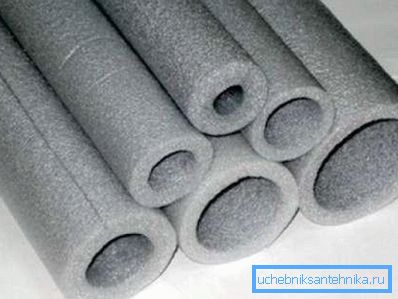

• ПЕ пена. Ова изолација карактерише висока порозност, ниска густина и релативно ниска механичка чврстоћа. Обично изолација цеви ПЕ пене израђена је у облику подолговатих цилиндара са прорезом, што омогућава брзо инсталирање чак и без посебних вјештина. Недостаци изолације ППЕ обично укључују брзо хабање због механичких оштећења и ниске отпорности на топлоту.

Обрати пажњу! Да би се олакшала уградња поклопаца и да се спречи уклањање материјала, одабрати модел чији пречник одговара пречнику цеви.

• Стиропор. Има ниску еластичност и значајну снагу, јер се производи у облику "љуске" од неколико сегмената. Да бисте спојили делове заједно на ивицама, направљени су брави са шиљцима и жлебовима, што вам омогућава без притискања и ослободите се "хладних мостова". То је скупља пена, али служи и понекад.

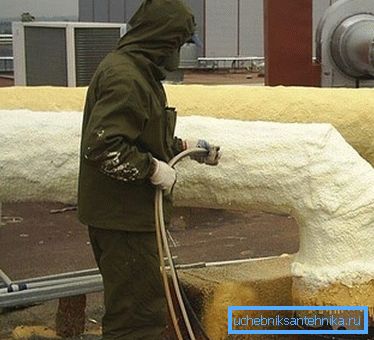

• Полиуретанска пена. Обично се користи за производњу уграђене изолације, али се може користити у свакодневном животу. Доступан у облику "шкољки" од два или четири сегмента, као иу облику изолационе пене. Прскање полиуретана вам омогућава да обезбедите ефикасну изолацију комуникација најсложенијег облика, док је завршна шкољка заптивена.

Савјет! Полиуретанска пена након полимеризације није уништена под утицајем ултраљубичастог зрачења, обложена је бојама или нетканим тканином. Приликом избора материјала врло је важно осигурати да има довољну паропропусност.

Влакни материјали

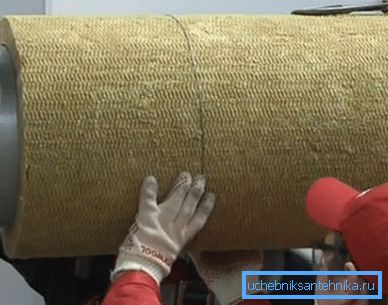

Не мање мање (а у неким случајевима и више) популарних од полимерних изолатора су изолацијски материјали базирани на минералној вунци и његовим дериватима.

Они имају такве предности:

• Низак коефицијент топлотне проводљивости, који је осигуран јединственом унутрашњом структуром која се састоји од мноштва влакана.
• Знатна отпорност на спољне факторе, наиме, загревање, продирање киселина, алкалија, уља и сл.

Обрати пажњу! Додатни плус је да шкољка минералне вуне не оштети глодаре.

• Способност одржавања облика без постављања додатног кадра.
• Разумна цена.

Истовремено, треба напоменути да је приликом инсталације таквих топлотно изолационих кругова неопходно осигурати да се материјал не смањује и да је поуздано заштићен од влажења, јер ти ефекти могу знатно смањити ефикасност његовог рада.

Обе грануле од минералне вуне и полимерне изолације често обезбеђују метализовани премаз алуминијумске или челичне фолије различите дебљине. Овај премаз делује као топлотни штит, који одражава инфрацрвено зрачење и смањује дисипацију топлоте у атмосферу.

Конструкције велике густине

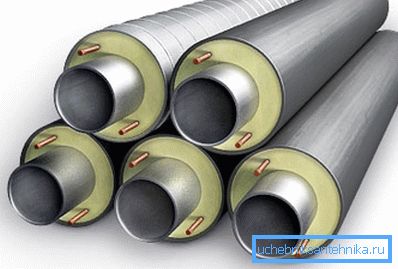

На крају, посебна група се састоји од предизолованих цеви за топлотне мреже (систем "цеви у цеви"). Они долазе са већ монтираним кућиштем који штеди топлоту, а задатак мајстора је само да комбинују све детаље у један систем.

Главне компоненте изградње таквих цевовода су:

• База је метална или полимерна цијев. Делује као носач елемента за цео систем, може се производити помоћу бешавне технологије или заваривањем.
• Изолациони слој, који је најчешће направљен од пенастог полиуретана (ПУФ). По правилу, наноси се на цев према технологији пуњења пуњењем специјалних оплата са стаљеном масом.

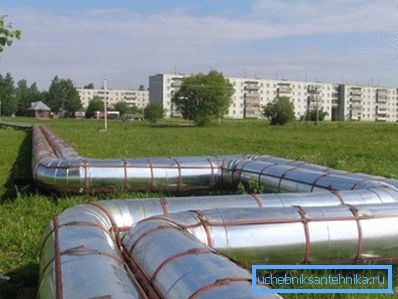

• Заштитни поклопац Изводи се из полиетилена (цеви ППУ ПЕ) или поцинкованог челика (ППУ ОТ). Прва сорта је намијењена за постављање у земљу не-каналне технологије, друга је за постављање на отвореном простору.
• Осим тога, проводници даљинског управљања - бакарни проводници, који омогућавају утврђивање стања целе цеви и прецизно локализацију подручја гдје је оштећена изолацијска или потпорна структура, често се постављају у дебљину изолације од полиуретанске пене.

Цеви се испоручују из фабрике у потпуности монтиране и заварене. Термоизолациони кругови се комбинују помоћу специјалних топлотно скупљених рукава или постављањем спојница минералне вуне са слојем фолије.

Савети за само-инсталацију

Сложеност процеса уређења изолације зависи углавном од обима посла. Ако се у приватној кући можете суочити за само неколико сати, онда ћете морати прилично напорно радити приликом полагања аутопута.

У наставку ћемо дати упутства у којима ћемо покушати да узмемо у обзир све кључне тачке.

Започнемо опис са технологијом изолације цеви које су постављене споља.

Подземни део служимо на следећи начин:

• На дну ровова постављени су одводни канали од бетона са високом отпорношћу на воду.
• Цеви постављамо у лежиште, пажљиво заптивајући спојеве.
• Одозго стављамо на топлотно-изолационе поклопце, а затим обмотављамо производе са стакленим влакнима. За причвршћивање користите посебне полимерске споне.
• Затворимо поклопац са лежиштем, након чега покривамо земљом која је уклоњена из рова. Пожељно је поставити мешавину глине-песка у размаку између зидова пладња и ивице рова, након чега следи сабијање.
• Ако се лежиште не користи, онда се цеви постављају на слој стиснутог тла испуњеног песком и шљунком.

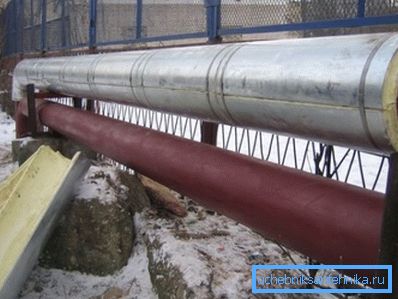

Рад на топлотној изолацији спољашњег цевовода изгледа мало другачије:

• За почетак, очистите све делове рђе, уклоните га помоћу металне четке.
• Затим третирамо цеви антикорозионим једињењем.

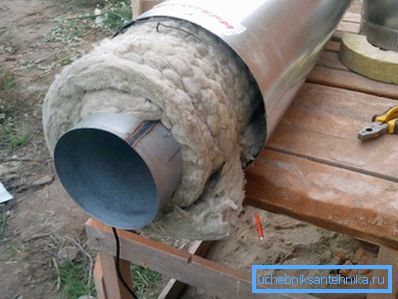

• У следећој фази, или уградимо полимерску "шкољку", или ћемо сваку цев обмотати изолацијом ролне од минералне вуне.

Обрати пажњу! Такође можете нанети слој полиуретанске пене или више слојева керамичке изолационе боје. У случају изолације боје постоји могућност штедње на антикорозивном третману.

• На исти начин као у претходном случају поставили смо заштитни слој, само овде можете користити филм са премазом фолије са ојачањем полимера.
• За причвршћивање целокупне конструкције користимо челичне или пластичне обујмице.

Најлакше је загревати унутрашње цевоводе: полиетиленске пене стављамо на одговарајући пречник на њих и причврстимо их фолијом или пластичним причвршћивачима.

Закључак

Топлотну изолацију опреме и цевовода треба извести у складу са стандардном шемом уз употребу одговарајућих материјала. Само у овом случају, врела вода ће остати врело све до врха од котловнице до куће, а хладна вода неће се смрзавати ни у екстремним мразима. Детаљније, на видео снимку у овом чланку се говори о проблемима изолационих комуникација.
