Цев за воду и гас: даљинско управљање и стварне димензије

Шта је овај параметар - даљински управљач? Како се упоређује са стварним величинама цеви? За шта је уведено и у којим јединицама се може мерити? Које вриједности може узети? У чланку ћемо покушати одговорити на ова питања.

Водоводи и гасне цеви на лагеру.

Шта је то

Даљински управљач (номинални или номинални пречник, номинални пролаз) је параметар који карактерише компатибилност цеви и фитинга за њих. На пример, било која цијев ДН25 ће бити компатибилна са углом или квачилом истог условног пролаза.

Иако је условни пролаз приближно једнак унутрашњем пречнику у милиметрима, обично се даје без индикације било каквих јединица. То значи да ће име цеви ДУ40 бити тачно, али ДН 50 мм - не.

Напомена: могућа је тачна подударност између условног пролаза и стварног унутрашњег пречника, али то је више случајност од правила. Димензије цеви ДН 65 или 100 су регулисане важећим ГОСТ-ом; међутим, један условни ход одговара једном спољашњем пречнику и неколико вредности дебљине зида, што ће очигледно дати неке варијације у унутрашњим пречницима.

Комплетан списак условних пролаза садржан је у ГОСТ 28338-89. Обезбеђује низ вредности од 2.5 до 4000. Међутим, пошто смо пре свега заинтересовани за водоводне цевоводе, у будућности се ограничавамо на челичне цијеви и гасне цијеви произведене према ГОСТ 3262-75; њихова максимална даљинска контрола је ограничена на 150.

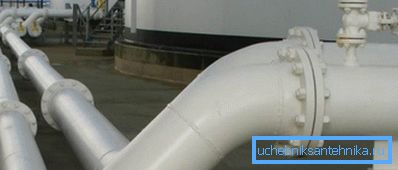

За гасне мреже се примењује и концепт даљинског управљача; Међутим, очигледно нису укључени у водовод.

Корисно је знати да је табела вредности условног пролаза изабрана на такав начин да свака наредна величина повећава капацитет цјевовода за 60-100%. Она, како се сећамо из физике, пропорционална је попречном пресеку, која расте после квадрата пречника.

Инцхес анд царвингс

Под ризиком да збуњујемо читаоца још више, морамо поменути још једну чињеницу у вези са величинама цевовода. Према руским стандардима, мјерна јединица за пречник цеви је милиметра.

У случају ДМ, није прецизирано, већ имплицитно; Међутим, за водоводне и гасне цијеви, заједно са неким апстрактним условним пролазом, користи се енглески инч. Дакле, цев ДН20 се често назива 3/4 инча, а цев ДН32 као 1 1/4.

Референца: енглески инч је 2,54 цм.

У овој једноставној конверзији центиметара у метрички систем мјерења нас доведе до неочекиваног открића.

Према ГОСТ 3262-75 димензије цеви ДУ15 треба да одговарају следећим вредностима:

  • Спољашњи пречник - 21.3.
  • Дебљина зида је 2,5, 2,8 или 3,2, у зависности од врсте производа (може бити лагана, обична и ојачана). Према томе, једноставна обрада ће нам дати унутрашњи пречник од 16,3, 15,7 или 14,9 мм.

У међувремену, 1/2 инча је 12,7 мм. Па шта значи име од пола инча цеви? Само то на њему је могуће резати резање цеви одговарајуће величине.

На фото-траку са навојем цеви од 1/2 инча.

Дајте нам неке вредности величине које се често користе за уградњу цеви за санитарну опрему.

Величина цеви навоја (инча) Спољни пречник (гребен, мм) Унутрашњи пречник (код корита, мм)
1/2 20,956 18,636
3/4 26,442 24,119
1 33,250 30,294
1 1/4 41,912 38,954
1 1/2 47,804 44,817
2 59,616 56,659

ГОСТ 3262-75

Вратимо се, међутим, да водимо гасне цијеви. Да бисте сазнали какве су димензије цеви ДУ20 или који је спољни пречник цеви ДУ50, довољно је пажљиво испитати ГОСТ 3262-75, према којем су направљени.

Димензије

Условно пролаз Спољни пречник Дебљина зида цеви
Плућа Заједнички Амплифиед
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.6 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48.0 3.0 3.5 4.0
50 60.0 3.0 3.5 4.5
65 75.5 3.2 4.0 4.5
80 88.5 3.5 4.0 4.5
90 101.3 3.5 4.0 4.5
100 114.0 4.0 4.5 5.0
125 140.0 4.0 4.5 5.5
150 165.0 4.0 4.5 5.5

Ево комплетне листе стандардних величина које описује стандард. Да бисте сазнали, на примјер, све величине цеви ДУ40, довољно је наћи га у табели.

Обрати пажњу! Унутрашњи пречник је једнак разлици између спољашњег пречника и дебљине дуплог зида. За лаган ДУ40, то ће бити 48 - (3 к 2) = 42 мм.

Остали захтеви

Стандард садржи не само асортиман производа произведених према њему.

Има низ производних захтева.

  • Све ВГП цеви су електроде, тј. Произведене су ваљањем равне гредице и затим заваривање уздужног шива.

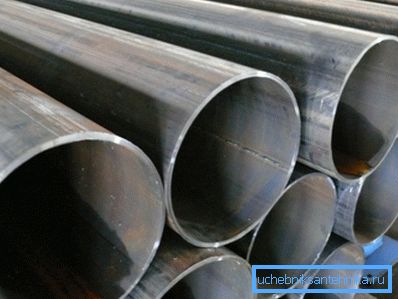

Трагови шавова се лако могу видети на унутрашњој површини.
  • У оквиру стандарда, могу се производити и без премаза отпорног на корозију и поцинковане.

Корисно: цена друге је већа за око 50%.

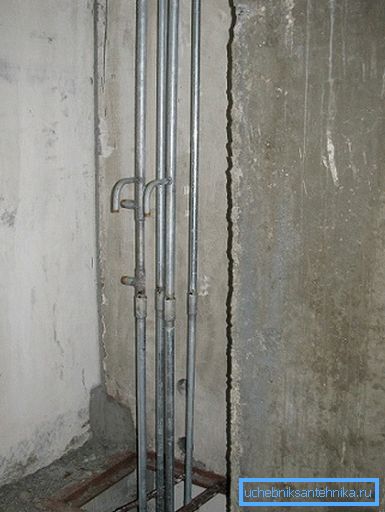

Рисери воде од галванизације.
  • Радни хидраулични притисак треба да буде најмање 25 кгф / цм2 за лаке и обичне производе и 32 кгф / цм2 за ојачану.
  • Дужина правих сегмената је од 4 до 12 метара.. Према ГОСТ-у, они се могу снабдевати неизмереним, димензионалним и вишезимензионалним дужинама; у другом случају, за свако сечење се врши додавање од 5 мм.

Корисне ствари

Најзад, дајемо себи корисне савете власнику куће или стана који ће својим рукама инсталирати водовод или систем грејања.

  • Има смисла користити црни челик само при загревању. А онда, под условом да систем грејања није ресетован за лето: комбинација влаге и приступа ваздуху је контраиндикована.
  • Галванизирана иде искључиво на нитове. Упутство је повезано са чињеницом да цинк премаз сагорева на завареним спојевима.
  • За заптивање навојних спојева лакше и јефтиније користити лан са бојом. Лан је јефтин, али је гњав; боја потпуно решава овај проблем.

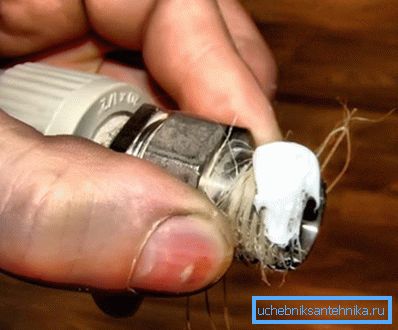

Навојни навој са лан бојом.

Закључак

Надамо се да ће материјал који је понуђен читаоцу помоћи да се оријентише у стандардне величине челичних цеви на тржишту. Као и увек, додатне информације могу се наћи у видео снимку овог чланка. Успехи!
