Цеви: типови и уређаји

Овај чланак је кратак преглед главних типова водених арматура на тржишту. Морамо се упознати са њиховим изгледом и уређајем. Осим тога, додирнућемо основне принципе уградње монтажних инсталација у сваком конкретном случају.

Па иди ...

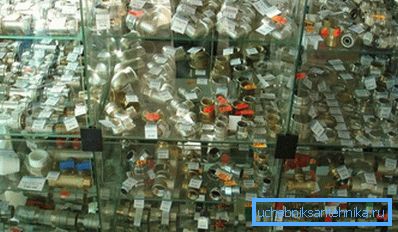

Водовод из витрине. Није изненађујуће да се збуните, зар не?

Једноделни прикључци

Све врсте заварених и спојених спојева спадају у ову категорију.

Бакар

Бакарне цеви и прикључци за системе грејања и водоснабдевања монтирају се помоћу лемљења.

Како изгледа овај процес?

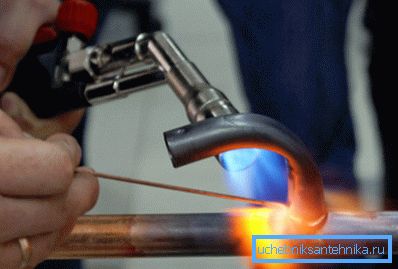

  • Цев и уградња се загревају плинским гориоником и очисте се од оксидног филма уз помоћ флукса.
  • Затим, у бакљици горионика, у утичницу се доводи спајалица. Због капиларног ефекта, топљење испуњава целу шупљину. Након хлађења, веза остаје чврста.

Имајте на уму: бакарна водоводна инсталација се такође може саставити на склопивим фазонима, чија изградња ћемо размотрити касније.

Плоча ливеног бакра.

Полипропилен

Фитинги за цеви пропилена монтирају се помоћу нискотемпературног заваривања помоћу лемилице који се загрева до температуре од 240 до 250Ц.

  1. Крај цеви поставља се у утичницу лемилице за лемљење. Истовремено, фиксирање се ставља на други део грејног елемента одговарајућег пречника.
  2. Након што се површине истопају, оне се комбинују са глатким кретањем напред. Ротирање и свако померање након цијеви је убачено, под строго забраном: они драматично погоршавају квалитет лемљења.

Колико дуго цеви и арматуре за ПП цијеви треба загрејати и охладити зависи од њиховог пречника.

Номинални пречник, мм Време грејања, са Трајање заваривања, са Трајање потпуног хлађења, мин
16 5 4 3
20 5 4 3
25 7 4 3
32 8 4 4
40 12 6 4
50 18 6 5
75 30 8 8

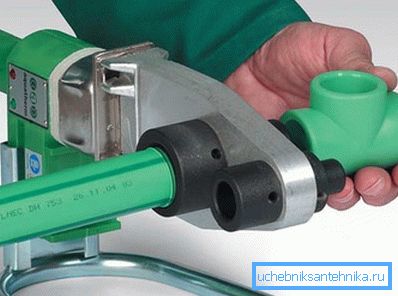

Предгревање површина.

Нуанце: цијеви ојачаног алуминијумом пре чишћења се чисте са ојачавајућег слоја на мјесту будућег прикључка.

Полиетилен

Цеви за полиетиленске водове и фитинге за заваривање такође су повезани помоћу лима за лемљење ниске температуре; међутим, спој није флеш, већ се испира.

  1. Крајеви повезаних делова притискају се на површину грејача.
  2. Након топљења, они су спојени једни са другима и држани неколико секунди са малим задржавањем.

Механички и хидраулични уређаји за центрирање и стезање користе се за цевоводе и цеви са високим пречником: његова снага може да стигне на стотине килограма.

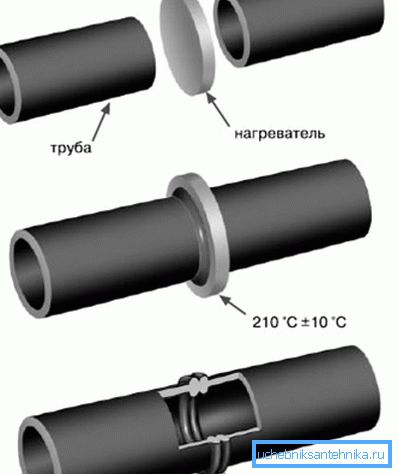

Механизам заваривања

Метална пластика

Такозвани пресовани елементи за метал-пластику монтирају се без могућности накнадне демонтаже. Крај цеви ставља се на монтажу, опремљен паром прстенастих гумених заптивки, након чега је пресвучен рукавом од нехрђајућег челика са специјалним клештима.

Овај тип везе се сматра најпоузданијим и, према већини водоинсталатера, погодно се компресује у томе што не истиче топлу воду и грејање.

Када се инсталира, вреди размислити о неколико суптилности:

  1. Цев треба да буде савршено округла.. Овалитет ће довести до чињенице да га стављате на одговарајуће, клизите О-прстенове.
  2. Поред тога, пре монтаже, неопходно је уклонити унутрашњу фазу. Разлог је исти.

Сплитске арматуре

Челик

Пре пар деценија, најчешће су биле фитинге од ливеног и месинганог навоја; сада се, заједно са челичним цевима, постепено замењују синтетичким материјалима. За заптивање навојних спојева користи се лан (често са импрегнацијом боја или заптивача) и синтетичких влакана (Тангит Унилок и његови аналоги).

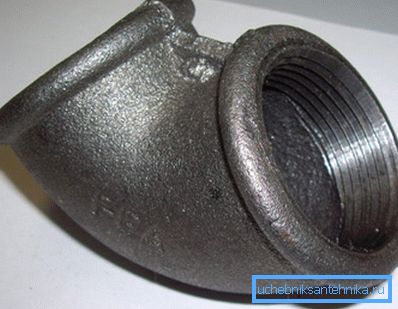

Угао ливеног гвожђа.

Међутим: навојне арматуре за гасне цијеви се монтирају помоћу ФУМ траке, која пружа одлично заптивање при ниским притисцима.

Поред навојачког челика, за челик се могу користити спојне опруге: матицна капица помоћу стоп-стоп-а разбије гуму или силиконску заптивку. Главни захтев приликом коришћења одговарајућих фитинга је глатка површина цеви и потпуни недостатак овалности.

Бакар

Компресионе арматуре за бакар се упоређују са лемљењем помоћу једноставне инсталације помоћу алата при руци.

За монтажу су потребни само два кључа или кључеви. Приликом затезања матицне навртке, цев је затегнут прсканим прстеном; Стезност је осигурана пластичношћу метала. За жарене цијеви, дизајн обезбеђује цев, што их не дозвољава да се згргну када се затеже.

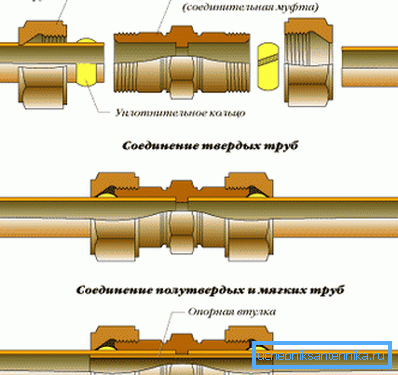

Решења за тврда и мекана бакра.

Метална пластика

Компресија

Заптивање, као иу случају пресовања за фитинге, има пар О-прстенова. Само механизам за пресовање је другачији: као у случају бакра, испоручује се прстен који је компримован, када је матица затвора затегнута.

Као што је већ поменуто, шема компресије се сматра непоузданим: на врућој води и загревању, након одређеног броја циклуса грејања и хлађења, веза пропушта. По речима аутора, озлоглашеност је апсолутно незадовољна: типичан разлог за цурење је велика грешка током монтаже.

Видите, фитинге за пресовање захтевају употребу специјалних клешта; цена инструмента - најмање 8-12 хиљада рубаља - чини је ирационалном да је купи за једнократну поправку.

Одавде две практичне последице:

  1. Монтажа метал-пластике са једињењима ове врсте врше стручњаци;
  2. Они не уштеду на другим алатима и технолошким операцијама, нарочито на калибрацији и кочењу.

Компресиони фитинги су често повезани са овалним крајем који се сјече са жицом. У том случају, прстенови заптивки немилосрдно су се извукли из жљебова и померили дубље у тело. Тврдоћа обезбеђује само полиетилен, који када се загрева постаје врло пластичан.

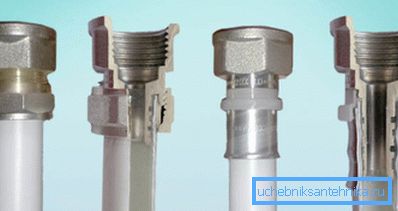

Лијево - компресија, десно - преса.

Притисни

Овај дизајн се разликује само у механизму за причвршћивање цеви: он је причвршћен опружним прстеном са ногама са унутрашњим навојем. Тврдоћа и овде се обезбеђује пар гумених прстенова. Због тога је очигледна инструкција: приликом склапања цевовода властитим рукама, у овом случају су неопходне калибрације и обрезивање.

Притисни - од енглеског притиска (гурања).

Полиетилен

Поред заваривања, спојни спојеви се такође могу користити у склопу полиетиленских цевовода. За стезање су одговорни гумени прстенови који су нам већ познати.

Овај начин повезивања се користи за пречнике цеви до 32 мм. Ораси су затегнути руком.

Валовити нерђајући челик

Дизајн везе је готово идентичан са претходним: цев је пресвучен силиконским заптивком када се затеже матица.

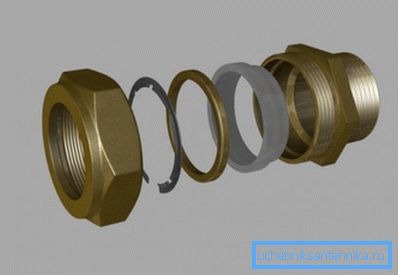

Слика јасно показује силиконски прстен.

Цросслинкед полиетилен

Прилагођавање је уобичајено урезивање крзна. Затегнутост је обезбеђена механичком меморијом попречног повезивања полиетилена: истегнутим екстендером, враћа се у претходну величину у року од неколико минута.

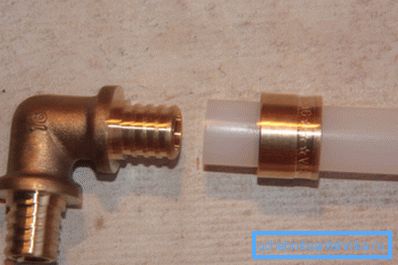

Кутак за укрштени полиетилен.

Закључак

Надамо се да ће описани дизајн помоћи читатељу приликом одабира материјала за будуће поправке или изградњу (погледајте и чланак Постављање у цијеви: технологија уградње за максималну сигурност).

Као и увек, видео у овом чланку садржи додатне тематске информације. Успехи!
