Цеви за гасоводе: материјали, инсталациона правила,

У којим случајевима су пожељне челичне или полиетиленске цијеви за гасоводе? Да ли постоје правила која регулишу полагање гаса унутар баштенске парцеле? Према оним регулаторним документима које су произведене цијеви које се могу користити? Покушајмо пронаћи одговоре заједно.

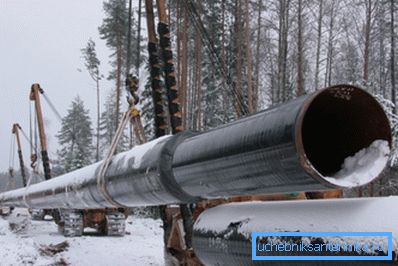

Главни поклопац плина.

Карактеристике материјала

За почетак, формулишемо кључне карактеристике обе могуће решења.

Челик

Одређивање имовине чине челик главним материјалом за постављање гасовода је снага. Судар са колима, вандализам, сеизмичка активност (наравно, у разумним границама) са минималном вероватноћом довестиће до кршења стезања цијеви и цурења плина.

За упозорење: током земљотреса, више од половине жртава и уништења не пада на утицај самог земљотреса, већ на пожаре које их прате. Главни разлог је уништење гасних мрежа, заједно са оштећењима електричних инсталација.

Који други квалитети су вредни напомене?

  • Најшири опсег радне температуре. Челичне цеви благо мењају своје механичке особине у распону од -40 до + 100Ц и више. Међутим, код нижих температура, многи челични производи постају крхки.
  • Отпорност на корозију. Ако суво средство без кисеоника унутар цевовода елиминише корозију, онда се спољашња страна цеви мора периодично премазати уклањањем старе боје, а не од естетских разлога.

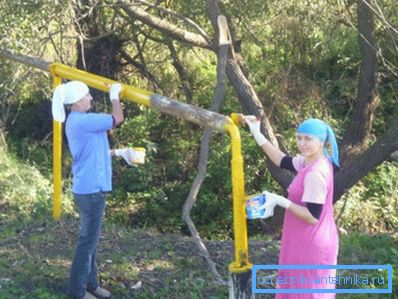

Боја боје челика штити од рђе.
  • Челичне цеви су одличан проводник. За вријеме њиховог рада неопходно је ријешити проблеме уземљења и катодне заштите: лутајући струји и појављивање различитих електрохемијских процеса не само да могу довести до несреће на гасоводу, већ и убрзавају корозију.
  • На крају, цена по метру челичне цеви је нешто већа од оне еквивалента полиетилена. Нудимо неке велепродајне цијене.
Номинални пречник, мм (опсег величине се не уклапа, тако да се узму најближи пречници) Цена по метру, руб.
Челична цев ВГП Полиетиленска цев ПЕ100 СДР 17.6
65/63 269 110
90/80 311 226
100/110 452 335

Напомена: за челични гасовод максимални дозвољени притисак је 16 кгф / цм2, за полиетиленски цевовод - само 3. Међутим, у већини случајева, јачина полиетилена је прекомерна.

Полиетилен

Како се пластична цијев за гасовод у основи разликује од челичне?

  • Тежина по метру мањи од 3-7 пута. Одавде - једноставнији транспорт и уградња.
  • Полиетилен се не плаши корозије и контакта са агресивним медијима. То је један од најхрамски отпорних полимера: није без разлога да се користи за производњу контејнера у којима се складиште концентрисане киселине. Практична последица: није потребно одржавање цјевовода након инсталације; периодично сликарство може бити заборављено, као лош сан.
Концентрисана хлороводонична киселина се продаје у пластичној бочици.
  • Као и све пластике, полиетилен је диелектрик. Ако је тако, могуће је да се не плашите залутаних струја; уземљење и катодна заштита нису потребни.
  • У читавом распону радних температура механичке особине гасовода остају практично непромењене: пластика задржава вискозитет, која може угасити произвољно снажан ударац и еластичност, што промовише реверзибилну деформацију под оптерећењем. Једноставно речено, ако камион пролази кроз цеви од полиетилена, вратит ће се у изворни облик.
  • За разлику од челика, заваривање цеви је потпуно аутоматизовано, што елиминише људски фактор и, сходно томе, варијацију квалитета спојева.

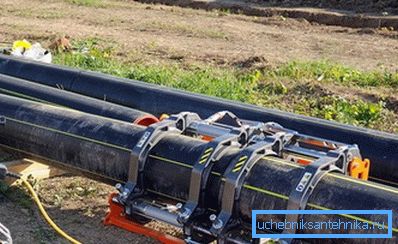

Заваривање полиетиленског гасовода.
  • Горња шипка радне температуре је ограничена на само 40-45 степени.

Проблем избора

Значи челика или пластике?

Избор читаоца може направити своје, на основу горе описаних описа. Међутим, потребно је узети у обзир нека законодавна ограничења.

Употреба полиетилена није дозвољена:

  • У регионима где је температура најхладније петодневне зиме испод -45 степени. Еластичност пластике на ниским температурама има своје границе.
У Иакутиа и Цхукотки, силом, морате користити само челик.
  • У зонама са сеизмичностима изнад 6 тачака. Упркос претходно наведеној еластичности, чврстоћа на чврстоћу челика је и даље значајно већа.
  • У урбаним зонама високог притиска прве и друге категорије. Вероватно треба мало објашњења. Различите категорије гасовода односе се на радни притисак:
Категорија Радни надпритисак, МПа
1 0,6 - 1,2 за природни гас, 0,6 - 1,6 за течни гас (држачи плина)
2 0,3 - 0,6
3 0,005 - 03
4 Мање од 0,005
  • Полиетилен се може поставити само у земљу. Забрањено је полагање земљишта и површина, уградња полиетиленских цевовода у тунеле и колекторе, као и унутрашње зграде за било коју сврху. Овај приручник се односи на ниску механичку чврстоћу и запаљивост материјала.

Стога, приликом инсталације гасовода унутар локације, може се водити некомплицирано правило: полиетилен се може поставити у земљу дуж локације; од уласка у кућни гас само је разређен челиком. Прелаз између полиетилена и челика треба да се налази изван куће изнад нивоа земље.

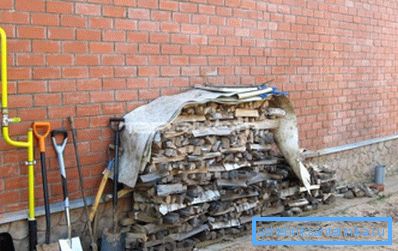

Улазак гаса у кућу.

Нуанце: нажалост, да би уштедели новац и извршили гасну инсталацију са тачке повезивања с кућом својим рукама неће радити. Сви радови морају обављати лиценцирана организација за изградњу и поправку.

Израчунавање

Одмах узнемиравајте читатеља: једноставно израчунавање пречника гасовода није могуће. Разлог - превише фактора који дефинишу.

Оцените њихову листу:

  • Врста гаса. Метан, пропан и смеша пропан-бутана имају различите густине, а у погледу хидродинамике се понашају различито.
  • Материјал цеви. Челик и полиетилен имају различиту отпорност на проток.
  • Масени проток гаса. То, пак, одређује термичка снага гасне опреме и његова ефикасност.
  • Дужина цевовода. Што је више - то је већи губитак притиска.
  • Сваки круг, сваки елемент вентила такође утиче на пад притиска.

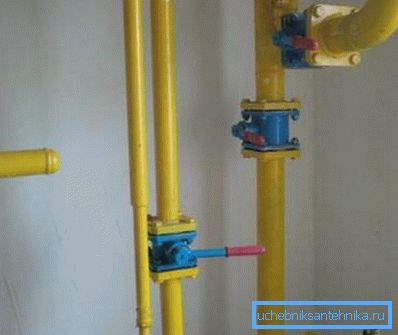

Окрета, прелазак пречника и вентил повећавају губитак притиска.
  • Температура гаса такође значајно утиче на његове хидродинамичке карактеристике.
  • Коначно, за различите врсте котлова, пећи и сл. рецимо, другачији опсег радног притиска; сходно томе, дозвољени пад притиска преко цјевовода такође ће се разликовати.

Шта би потенцијални власник гасног котла радио? Најједноставније решење је коришћење једног од онлине калкулатора који вам омогућава да унесете све горе наведене податке и добијете решење кључ у руке. Узимајући у обзир тачку пречника цеви, мале грешке због неиспуњених мањинских фактора неће довести до катастрофалних последица.

Хајде да користимо калкулатор, љубазно постављен на својој веб страници од стране московске канцеларије компаније Антонио Мерлони Гроуп, која продаје власнике гаса.

Употреба смеше пропан-бутан са максималним протоком протока који одговара топлотној снази од 36 кВ, са улазом од полиетилена од 20 метара и температуром гаса од +2 Ц, нас приморава да користимо улаз са минималним унутрашњим пречником од 11 мм.

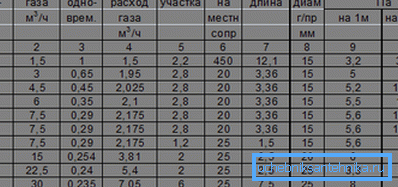

Узорак завршеног рачунања за вишезисни гасни гасовод са прелазом пречника.

Регулаторни документи

Очигледно је да се пројектовање и изградња гасовода израђених од полиетиленских цијеви и челика мора заснивати на одређеним регулаторним документима на којима се производе те цијеви. Које?

Полиетилен

Цеви за полиетиленске гасове се производе у складу са захтевима ГОСТ Р 50838-2009.

Проучавамо главне тачке документа.

  • Максимални радни притисак полиетиленског гасовода не може бити већи од 1,2 МПа. Максимална температура гаса је само 40 Ц.
  • Номинални спољни пречник цеви варира од 16 до 630 милиметара. Дебљина зида је везана за СДР параметар (ово је однос пречника до зида, који карактерише чврстоћу цеви при прекиду) и може бити од 2,5 до 52,7 мм.
  • Са пречником до 200 мм, цев може бити испоручен у облику спирале или спирале, са већим делом, само у равним дијеловима. У овом случају, дужина равне линије може бити од 5 до 24 метра.

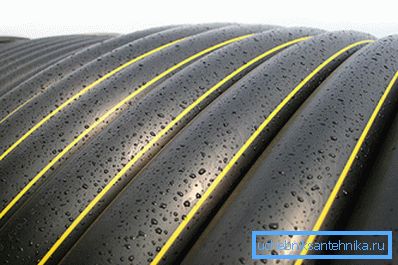

Цеви за гас од полиетилена означене су уздужном жутом траком.

Челик

За челичне цеви паралелно постоје неколико докумената.

  • Челичне цеви са челичном водом се производе према ГОСТ 3262-75.
  • Заварени производи за гасне цевоводе на дугорочном путу - уздужни и спирални шивови - израђени су према ГОСТ Р 52079-2003.
  • Према ГОСТ Р 52568-2006, они производе безшивне, уздужне и спирално заварене цеви за гасне мреже, опремљене заштитним премазима.

Које информације могу бити пронађене у овим стандардима?

ГОСТ 3262-75

ВГП цеви су цеви са равним шавовима, тј. Израђене су ваљањем равне гредице у равном млину, а затим укуцавањем уздужног шава.

Испоручују се у равним делима од 4 до 12 метара. Дужина може бити неизмјерна, мјерена или вишеструко мерена са дозвољеном за сваки рез једнак 5 мм.

Опсег пречника је од 6 до 150 мм. Цеви су подељене у светлост, обичну и ојачану; ове категорије су сасвим предвидљиво различите дебљине зида.

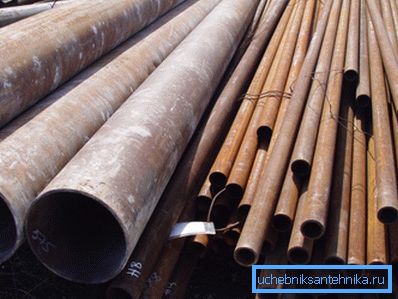

Пвг цеви на лагеру.

Као део стандарда, производи су направљени од црног челика и заштитног слоја цинка.

Корисно: из разлога најефикасније заштите од корозије, поцинчане цијеви се склапају на навоје. За њихово заптивање на гасоводима користи се ФУМ трака. На заваривању је слој цинка неизбежно прекинут.

ГОСТ Р 52079-2003

Према овом стандарду, цеви за аутопутеве се производе са великим надпритиском. Разлог је јасан: пумпе станице морају превладати огроман губитак притиска који произилази из значајне дужине линија.

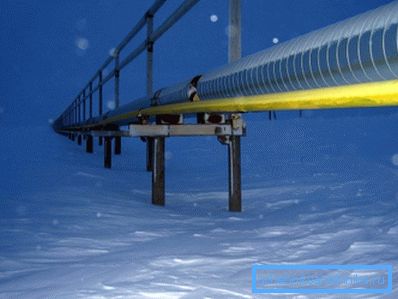

За главне гасоводе карактерише велика дужина.

Производи се могу направити на три начина:

Пречник промјера, мм Метода производње
114 - 530 Заваривање равног радног комада са једним равним спојем помоћу високофреквентног заваривања
159 - 1420 Заваривање равне гредице спиралним шавом помоћу варења заваривањем помоћу флукса (ДСФ)
530-1420 Заваривање равне гредице користећи ДПФ са једним или два равна шива.

Дебљина зида може се разликовати од 8.21 до 40 мм, радни притисак достиже 9.8 МПа (100 кгф / цм2). Радна температура може пасти на -60 ° Ц.

Генерално, цеви се испоручују у дужинама неизмерене дужине од 10,5 до 12 метара; у договору са купцем, међутим, могуће је испоручити сегменте измерене дужине.

ГОСТ Р 52568-2006

Опсег пречника је у потпуности у складу са оним у горњој документацији - од 114 до 1420 мм. Методе производње су већ поменуте: бешавне, уздужне и спиралне заварене.

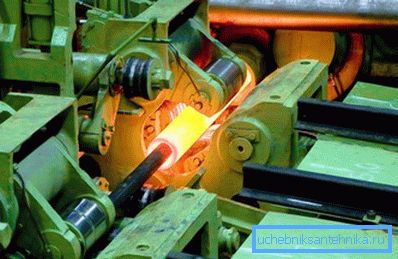

Производња бешавних цеви.

Кључна разлика између ових цијеви и оних произведених према ГОСТ Р 52079-2003 је присуство заштитног премаза. Један или други његов тип се примењује у зависности од услова коришћења.

Број Изградња Виев Обим Пречници, мм Распон радне температуре, С.
1 Трослојни полиетилен (3ПЕ) Нормално Подземни цевоводи у умереним и хладним поднебљима 114 - 1420 -40 - +60
2 3ПЕ Отпоран на топлину Подземни цевоводи у врелим климатским условима 114 - 1420 -50 - +80
3 3ПЕ Посебно Хоризонтални цевоводи за бушење 114 - 1420 -60 - +60
4 Двослојни полиетилен (2ПЕ) Нормално Неодговорна цевовод 114 - 820 -50 - +60
5 Трослојни полипропилен (3ПП) Нормално Подводно, подземно полагање 114 - 1420 -10 - +80
6 3пп Отпоран на мраз Дистрикта Фар Фар Нортх 114 - 1420 -20 - +80
7 3пп Посебно Хоризонтално бушење, вучење 114 - 1420 -20 - +110
8 Двослојни полипропилен Нормално Повећана температура производа 114 - 820 -10 - +110
9 Једнослојни епоксидни премаз Нормално Ундергроунд гаскет 114 - 820 -20 - +80

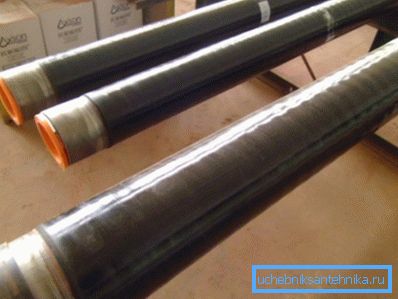

У фото труповима са заштитним премазом.

Закључак

Надамо се да ће наш материјал помоћи читаоцу да одлучи о избору решења. Додатне информације, као и обично, могу се наћи у видео снимку овог чланка. Успјех у изградњи!
