Цевне спојнице и рукаве - карактеристике и примене

Сваки гасовод треба раније или касније поправити. У комплетним системима, замена било ког појединачног дела повезана је са неколико потешкоћа, па зато многи системи користе навојне спојеве са спојницама и рукавима. У овом чланку ћемо погледати шта је то, како се ови делови разликују једни од других и како је инсталација цевовода уграђена уз њихову помоћ.

Склопка

Опште информације

Спојница је спојни прикључак, унутрашњи пречник је једнак спољном пречнику цеви. На оба краја делова налази се унутрашњи навој у који су цеви затегнуте. Дужина цевног навоја је двоструко краћа од прикључка, што им омогућава да се навуче на исту дубину.

Спојнице

Да бисте правилно извршили повезивање структуре помоћу овог прибора, потребно је да се упознате са својом специфичношћу. Ако пажљиво испитате навој на цеви, испоставља се да последњи окрети имају мању дубину у подручју где нит прелази у глатку површину. Ови намотаји се зову џогирањем, што клинира спојни прикључак.

Дакле, део се намотава на трчање и закључава, након чега се друга цев затегне. Ако се испостави да је навојни део цијеви дужи од слободног простора фитинга, бекство ће бити изван ње, због чега неће доћи до напада и вода ће проћи кроз канале навоја према споља.

Стога, након инсталације цеви, између њих мора бити неколико обрта. Ово правило се мора поштовати када се само-навоја.

Упркос чињеници да је монтажа квачила сложљива, неће бити могуће заменити било који одсек цевовода без демонтаже читавог система. Да поједноставимо овај задатак, у одређеним деловима структуре, постављамо сгоне, чији уређај ћемо размотрити у наставку.

Сгони

Опште информације

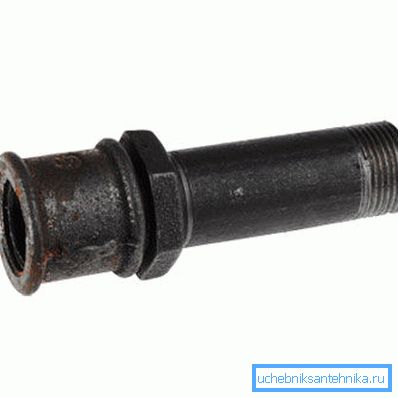

Сгон је такође спојни прикључак, који је у ствари кратка цев. Са једне стране, део има кратку навој за повезивање са фитингом. На другом крају налази се дугачак навој на којем се поставља сигурносна матица и комплетна спојница за прикључне цеви.

Пожељно је да производ има довољно дугачак навој, јер у случају да се дијелови не уклапају у одсек са навојем, потребно је повећати растојање између спојених крајева цијеви и ударача, што ће смањити чврстоћу прикључка.

Морам рећи да се овај повезујући елемент најчешће користи за снабдевање водом. Из тог разлога потребна је добра заштита од корозије. Најчешћи су следећи типови уређаја:

Према ГОСТ 6357-73, димензије цевних носача за цеви могу бити следеће:

Поред тога, постоје и неке средње величине. Наравно, фитинге се бирају према пречнику цевовода.

Функције везе

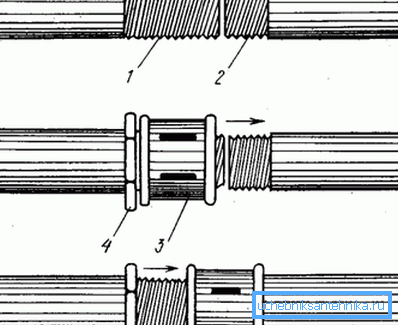

Упутства за монтажу цевовода су сљедећа:

• Пре свега, спојница је навијена на цев..
• Затим је производ са кратком страном навртан у прикључну спојницу. (у неким случајевима, веза је директно повезана). Веза мора бити јака, па је потребно извртање дијелова све док се не заустави.
• На дугачком крају морате причврстити матичну навртку.
• Затим, са стране дугог профила са навојем, потребно је причврстити спојни прикључак на заустављање.
• Након тога, неопходно је довести крај сгона на цев и одвртати квачило тако да постепено почиње да се креће на цијев.. Прецизније се оси делова поклапају, то је лакше завршити везу.
• Затим, фиксирање је закључано са матичном матицом, због чега се закључана матица мора окренути ка спојници, остављајући растојање од неколико центиметара.. Добијени простор између делова мора бити напуњен траком лана, који су навијени у правцу ротације матице. После тога, завртња се завија док се не заустави, због чега је зглоб заптивен, а вода не може да пролије кроз њега.

Најбоље је да завртите матичну навртку помоћу кључа, јер су ивице прилично уске.

Обрати пажњу! За чврстоћу спојева цеви на навој треба навити тракаста трака.

Функције демонтаже

Гасоводи и цеви за воду обично су обојене како би се заштитила од корозије. Боја може продужити век трајања система, међутим, након тога се врло тешко раздвојити навојне везе. Због тога је могуће лакирати површине са навојем не више од једног пута, а приликом демонтаже, они морају бити подмазани мастима.

Уколико је неопходно раставити део конструкције са вишеструко лакираним везним елементима, потребно је прво сагоревати боју са вентилатором или га механичко очистити, на пример, помоћу ножа или шлица.

Сложеност демонтаже у великој мери зависи од материјала фитинга. На пример, делови направљени од нодуларног гвожђа знатно су мање "спојени" са челичним цевима. Због тога се у већини случајева могу одвијати кључем. Али челична квачила одвијају кључ вероватно неће успети.

Обрати пажњу! Није потребно ојачати кључ са полугом, јер се може покварити без одвртања дела.

Такође, током демонтаже цевовода помаже загревање. У ове сврхе можете користити гасилицу или вентилатор. У зависности од пречника цевовода, може се потрудити од 15 минута до сат времена. Истовремено, у процесу загревања цеви морају се периодично ротирати тако да печат опекује са свих страна.

Закључак

Спојнице и сгони пружају склопиву везу цевовода. Штавише, употреба сгон-а омогућава уклањање дела система без демонтаже читавог цјевовода, који може бити потребан приликом обављања различитих поправних радова. Са видеа у овом чланку можете добити више информација о овој теми.
