Цевни прикључци - врсте и њихове карактеристике

Систем цевовода, поред равних делова цеви, обично има све врсте преокрета, грана, прелазака са једног пречника на други и других елемената. За њихову инсталацију користе се посебна опрема, која је, у ствари, посвећен овом чланку.

Фитинги

Опште информације

Елементи за повезивање цевовода или, како их зову, фитинги обављају неколико функција. Поред тога што омогућавају да формирају неопходан елемент цевовода, на пример, гранање или прелаз, фитинги осигуравају стезање спојева и истовремено су одговорни за поузданост система.

Сходно томе, издржљивост цијелог цјевовода зависи од њих. Због тога, избор фитинга мора се приступити не мање одговорном од самог избора цеви. А за ово се требате упознати са свим својим постојећим врстама, што ћемо и даље радити.

Врсте једињења

Пре свега треба рећи да је прикључак цјевовода два типа:

  • Одвојиви - ово укључује једињења добијена лемљењем, заваривањем, пресовањем, бетонирањем или лепљењем.
  • Све-у-једном - навојни, прирубнички, звоно и тако даље.

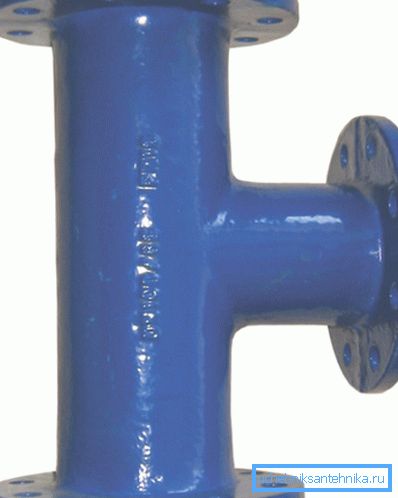

Детаил под преклопном прирубничком везом

Врсте прикључака цевовода зависе од материјала од кога се делови производе, као и од следећих фактора:

  • Физичко-хемијске особине транспортираног производа, као што је токсичност, агресивност, способност преципитације итд.
  • Услови рада - потреба за честим растављањем, системским притиском, сигурношћу експлозије итд.

У зависности од врсте прикључка елемената цевовода, такође су изабрани прикључци. Али, поред врсте прикључка, прибор се разликује у сврху.

Најчешће у цевоводима су следећи детаљи:

  • Лактови;
  • Теес;
  • Транситионс;
  • Спојнице

Сада ближе погледајте њихове врсте и сврху.

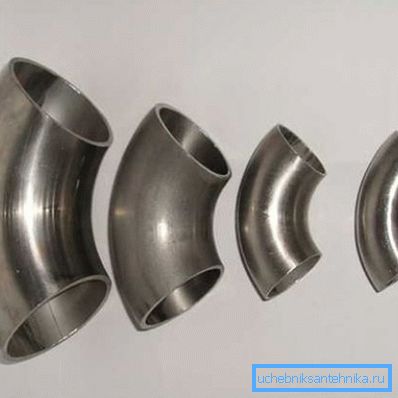

Чепови или окретни елементи

Чепови

Главна функција славина је промена путање цеви и правца тока рада. Ова врста уградње је један од најчешћих цевовода. Визуелно, овај детаљ се може представити као одсек цеви који се савија под одређеним углом.

Наравно, у цевоводима малих пречника, можете направити окрет савијање цеви својим рукама, али ако је пречник велик, онда нећете моћи савијати цијеви.

Због тога се славине користе у различитим врстама система:

  • У хемијским цевоводима;
  • Водоводне цеви;
  • Грејна мрежа;
  • Гасоводи и сл.

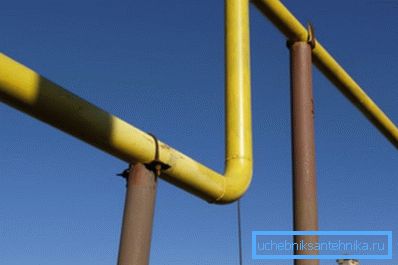

Примјер кориштења грана у цјевоводу

Према начину производње, кривине спојних цеви се одликују:

Бент Ови производи карактеришу углови 3-90 ° са градацијом од једног степена. Направљене су, јер није тешко погодити из имена, савијањем на хладан начин или под утицајем високе температуре.
Штампано Направљене су са штанцањем и њиховим накнадним заваривањем.
Направљен повлачењем (без савијања) Ови производи се врше повлачењем језгра у облику рога. Карактеристика савијених савијених кривина је благи радијус кривине.
Заварени пресек Изводи се за заваривање цеви.

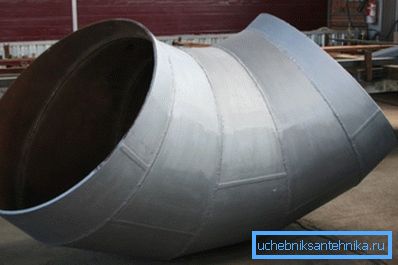

Заварена секцијска славина

Најзаступљенији су жљебови и направљени повлачењем.

Што се тиче структурних карактеристика, најпопуларнији су закривљени производи, тј. имају мали радијус и карактеришу се следећим угловима ротације:

  • 45 степени;
  • 60 степени;
  • 90 степени;
  • 180 степени.

Недавно су израђени од челика који садрже хром, изузетно популарни приликом инсталације различитих врста цевовода. Њихова предност је отпорност на корозију и разне агресивне медије.

Обрати пажњу! Различити углови угла омогућавају најбољу пропусност система. На крају крајева, ротација цевовода под угловима од 90 степени је најчешћи извор турбуленције, као и катализатор за оозне наслаге у систему.

Класификација окретних зглобова може се вршити према два критеријума:

  • Грађевински материјал;
  • Према технологији инсталације овог елемента у цевоводу.

За уградњу челичних система, угао кривине је навојни рукав, чија је тела савијена под одређеним углом. Међутим, постоје слични прикључци за заварени спојеви, у овом случају њихов унутрашњи и спољашњи пречник једнаки су унутрашњем и спољашњем пречнику цјевовода.

У пластичним цјевоводима, зависно од врсте, прикључак је заварен и обликован у облику утичнице.

Тее

Теес

Ова врста уградње је постављена на местима где је неопходно одвајање цевовода.

У зависности од односа врата вратила до тела тете, од њих се разликују:

  • Прелазни - имају различити пречник врата и отворе за пролаз тела. Користе се у подручјима гдје је цевовод у грани различит у пречнику од централног.
  • Једнаке чауре - имају исти пречник врата и отворе за пролаз кроз кућиште.

Потребно је напоменути да су чауре повезане са оним деловима цевовода који су подложни високом динамичком оптерећењу и притиску. Због тога су подложни високим захтевима у погледу поузданости и трајности.

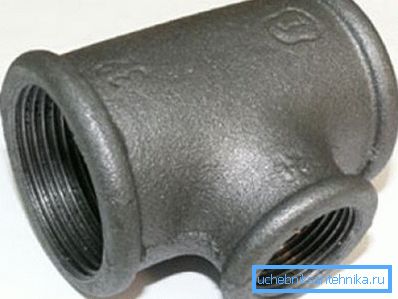

Транзициони матиц за навојну везу

Према обиму, подјеле су подељене на:

  • Производи за рад у средњим агресивним и ниско агресивним медијима су израђени од карбонских челика - 10, 20, СтЗ.
  • Производи за рад у високо агресивним окружењима су направљени од легираних и високо легираних челика од 5Кс5М, 15КСМ1, 12Кс18Х10Т итд. Наравно, цена ових делова је већа.

Произвођачи користе различите методе за производњу мајица:

  • Метода каливања калупа;
  • Срезивањем дијелова плина и њиховим накнадним заваривањем;
  • Штампањем кованог дела и бушења рупа;
  • Штампањем челичног лима и накнадним заваривањем.

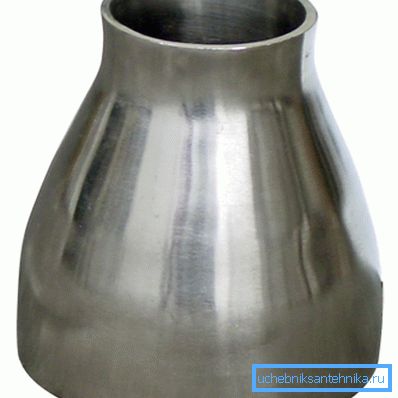

Штампана транзиција

Транситионс

Транситионс се зову делови који вам омогућавају да глатко промените пречник цјевовода.

До данас постоји много различитих опција за адаптере који су подељени пре свега на:

  • Штампани;
  • Заварен.

Главна карактеристика адаптера је улазни и излазни пречник, као и дужина преласка. Поред тога, производи се могу разликовати у материјалу из кога су направљени.

Можда најчешће коришћени прелази од нерђајућег челика, који се користе у следећим областима:

  • Хемијска - због отпорности на агресивну средину;
  • Храна - захваљујући еколошки љубазности;
  • Енергија - као резултат снаге и издржљивости.

Потреба за транзицијом може бити узрокована разним разлозима. На пример, смањење пречника повећаваће притисак у цевима и, дакле, повећава притисак. Проширење омогућава постизање супротног ефекта.

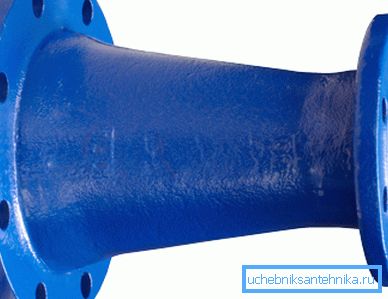

Прелазак прирубнице

Према томе, транзиције су најважнији део дистрибуције притиска и планских оптерећења на систему. Као и са тијелима, транзиције подлежу повећаним захтевима у погледу поузданости и трајности.

Тренутно постоје неколико начина за производњу ових делова:

  • Ковање кованог облика или ковање кованог ковчеза са њиховом даљем механичком обрадом;
  • Ваљање од лима и накнадно заваривање;
  • Штампање од лима и накнадно заваривање;
  • Штампање од цевастих затварача прешањем или одашиљањем.

Поступци уградње, прелазни елементи могу бити сложљиви и заварени.

Обрати пажњу! Заварени спојеви цеви према ГОСТ 16037-80 дозвољени су само ако су фитинге израђене од истог степена челика као и цеви.

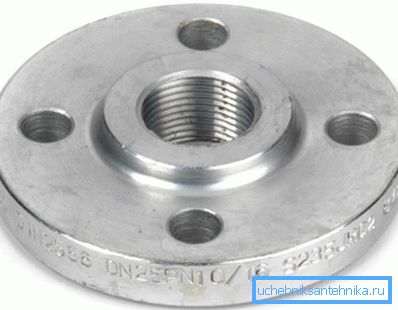

Навојна прирубница

Прирубнице

Прирубнице су дијелови у облику диска (понекад у облику квадратног рама), који су дизајнирани за повезивање цијеви истог пречника са вијцима. Ова веза се примарно користи на тачкама повезивања цевовода са опремом која има контра прирубнице, као и на дијеловима цјевовода који захтијевају периодичну замјену и демонтажу током рада.

Ови делови се разликују по начину на који су повезани са цевима.

Они су:

  • Заварен;
  • Навој.
Шема прирубничке везе цеви из различитих материјала

Прирубнице са прирубницом према ГОСТ 12815-80 подијељене су на:

  • Равно заварено (заварено у два шава);
  • Лоосе он тхе велд ринг;
  • Заварени бутт.

За повезивање цеви од легираног челика користити слободне прирубнице које се налазе на прирубничком крају цеви. Прикључак на навој, по правилу, користи се за цевоводе високог притиска.

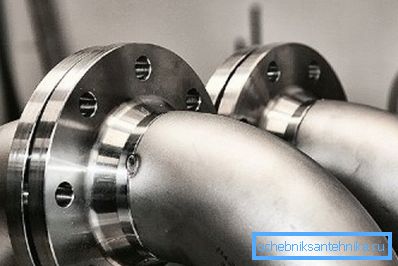

На фото-слободним прирубницама

Димензије прирубница су стандардизоване, што осигурава њихову замјењивост у цевоводима.

Ово важи за:

  • Спољни пречник дела;
  • Пречник пригушеног круга;
  • Пречник и број рупа за вијак.

За заптивање прирубничких спојева, између њих се користи посебна заптивка, чији облик зависи од особина транспортиране течности или гаса и притиска у систему.

Према ГОСТ 12815-80, постоје 8 врста фланова за заптивање:

  1. Са полугом;
  2. Са повезивањем картице;
  3. Са шупљином;
  4. Са жлебом;
  5. Са трном
  6. Под овалном заптивком;
  7. Жлеб за флуоропластичне бртве;
  8. Испод заптивке објектива.

Треба напоменути да чврстоћа везе у великој мјери зависи од квалитета бртвила.

Према томе, они подлежу следећим захтевима:

  • Еластичност;
  • Снага;
  • Снага;
  • Термичка отпорност;
  • Хемијска отпорност

Обрати пажњу! Упутства за употребу прикључака са навојем и прирубницом не дозвољавају њихово коришћење за цевоводе положене на местима којима је тешко приступити за преглед.

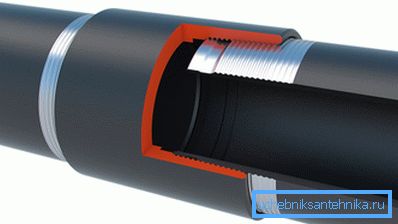

Схема спајања

Спојнице

Спојница је део чији је унутрашњи пречник једнак спољном пречнику прикључених цеви. Ови прикључци се могу користити за уградњу сложених и монолитних цевовода. У првом случају, користите навојне спојнице, ау другом - лепак или под завареним спојем.

Морам рећи да у сваком случају спојница пружа тесну везу. Материјал цевовода може бити било који, најважније је то што се поклапа са материјалом спојнице.

Заправо, спојница је алтернатива прирубничкој вези. На примјер, у челичним цевоводи, као прирубнице, омогућено је демонтирање и замјена појединачних дијелова система. С обзиром да метални цјевоводи нису превише издржљиви, ова могућност је веома популарна.

Треба напоменути да постоји још један тип спојница - звоно, који се користи у цевоводима без притиска, на примјер, у канализационим системима. Повезивање се затим врши помоћу гумених заптивача.

Закључак

Као што смо сазнали, чак иста опрема за цевоводе има неколико типова. Стога, њиховом избору треба приступити врло пажљиво. Квалитетни и правилно изабрани делови повећавају животни век цјевовода.

Са видеа у овом чланку можете добити више информација о овој теми.
