Цијеви од ливеног гвожђа, по правилу, су доследно повезане са канализацијом. Мало људи зна да су се масовно користили за постављање водовода дуже од два века. У овом материјалу ћемо проучити карактеристике водоводних цијеви од ливеног гвожђа, захтјеве ГОСТ-а према њима, примјењиве методе уградње и поправке.

Ливено гвожђе или челик

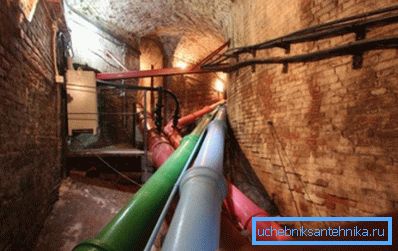

Они који су били у подруму Петерхофа, свакако су скренули пажњу на масивне цеви које снабдевају чувене фонтане водом. Ово је један од најстаријих функционисаних жељезних цјевовода прије нашег времена. Изграђена је вековима; истовремено, градитељи краљевске резиденције, искрено говорећи, нису посебно узели у обзир трошкове.

У другој половини прошлог века, економска експедитивност је дошла на први поглед. Заиста, зашто изградити систем за водоснабдијевање са ресурсом пола века ако, након 40 година, подручје града ће бити проширено и обновљено постављањем нових аутопутева?

Тада је главна водоводна мрежа постала широко распрострањена - релативно јефтина и, што је најважније, много више технолошки у смислу инсталације.

Савет: електрично заваривање и спољашња хидроизолација битуменом се изводе много брже од ручног утискивања са пуњењем утичнице.

Последице штедње су прилично предвидљиве и још увек се осећају:

• Извори цеви постављени у земљу, упркос хидроизолационим мерама, ријетко прелазе 30-40 година. Након овог времена, бројне фистуле у њему чине губитак воде за пиће неприхватљивим.

Занимљиво: према процјенама локалних власти, у Севастополу, град у којем живи аутор, због погоршања водоводне мреже, изгуби се 40% воде.

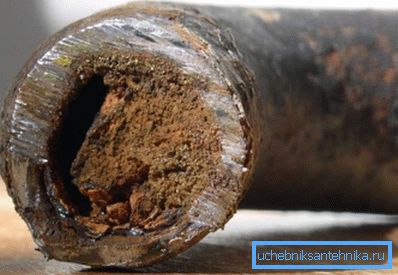

• Не само то: челична цијев је активно обрасла депозитима креча и унутрашњост руде. Неколико деценија, клиренс се може смањити за 3-4 пута са одговарајућим падом притиска и маневрисања.

И како изгледа ливеног гвожђа на овој досадној позадини?

• Са одговарајућом квалитетом спољне хидроизолације, стварни век трајања цијеви постављен у тлу није краћи од једног века.
• Цевовод практично не прелази изнутра.

Једини проблем од ливеног гвождја је велика осјетљивост на кретање на земљи: гдје је челична цијев благо деформирана, ливеног гвожђа ће пуцати.

Стандард

Садашњи стандард за цијев од сивог ливеног гвожђа уведен је 1977. године; последње промене урађене су тек недавно у 2011. години. Дакле, шта би требало да буду цијеви од ливеног гвожђа за водоснабдијевање у складу са ГОСТ 9583-95?

Димензије

Стандард обезбеђује цијеви од ливеног гвожђа од три класе за дебљину зида - ЛА, А и Б.

Маса мотором цевовода варира од 11,3 кг (65 мм, ЛА класа) до 627 кг (1000 мм, класа Б). Стандард предвиђа производњу звучних цијеви дужине од 2 до 3, 4, 5, 6, 7, 8, 9 и 10 метара и немерјене дужине од 2 до 10,5 метара.

Захтеви

Прелаз цилиндра у утичницу може се направити са нагибом или у облику полуге.

Димензије цијеви од ливеног гвожђа за водоснабдевање могу се разликовати од номиналне у сљедећим границама:

• Дужина мерне цеви је + -20.
• Дебљина зида - -1 + 0,5.
• Спољни пречник (до 300 мм) - + - (4.5 + 0.0015Д).
• Спољни пречник (преко 300 мм) - + (4.0 + 0.0015Д) - (5.0 + -0.0015Д).
• Унутрашњи пречник у утичници је + (2,5 + 0,002 Д) - (1,5 + 0,002Д).

Напомена: за Д, када се израчунавају толеранције, узима се номинални пречник.

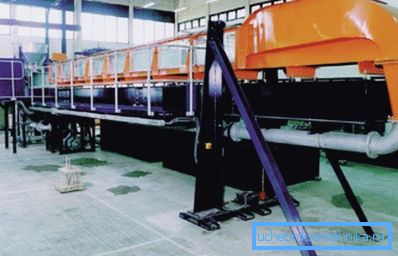

Овалност не може довести до цеви за нормализоване одступања од номиналне величине. Одступање стварне масе цеви из израчунате не може бити веће од пет процената. Цијеви се подвргавају тестовима хидрауличког притиска, који се одређују њиховом класом и номиналном величином.

Напомена: радни притисак у водоводу обично не прелази 3-4 атмосфере. До 8-10 кгф / цм2 може се повећати тек након што се пумпа, унутар инжењерског система куће или у малом микроскопу.

Лице крај цеви супротно звону треба да се одстрани праволинијским на његову осу са одступањем не више од 0,5 степени.

Унутрашњи и спољашњи производи покривени су заштитним нетоксичним материјалом. У том случају, премаз не смије ометати затезање зглобног зглоба, одлепити и омекшати на температурама до +60 ° Ц.

Важно: на захтев купца елементи цевовода се могу испоручивати без премаза.

Инсталација и поправка

Како инсталирати цевовод за водоводне инсталације током инсталације? Да ли су утичнице напукнуте и обрушене?

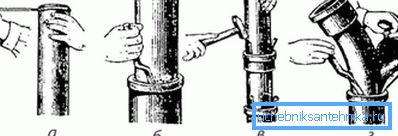

Главна фаза заптивања цевне утичнице је његова заптивање каболом науљеним органским влакнима. Зглоб се уклапа у централни звучни зглоб што је могуће чврсто могуће, након чега се додатно ручно сакупља помоћу лупања и чекића.

Мало затварање: кабол мора бити заштићен од биодеградације, механичких оштећења и других невоља.

Како је то учињено?

• Конвенционални бренд цемента 400. Водено-цементна мешавина, припремљена у омјеру од 1: 9, чврсто је затакнута у утичницу и стиснута је штанцовањем док не почне да одбија цементни утикач. Затим је утичница умотана влажним крпама до једног дана.

• Азбестна цементна мешавина, припремљен у омјеру од 1: 2, након чега следи додавање 10 - 12 запреминских процената воде. Компактан је као цемент; Азбестна влакна спречавају пуцање.

Важно: са истим успехом можете користити фибергласс нарезане на влакну.

• Проширење цемента. За разлику од уобичајених, не захтева компактност.
• Таљење сумпора додавањем 10 - 15% млевених каолина. Из очигледних разлога, можете сипати само вертикалну или нагнуто утичницу; По правилу, сиви склоп је запечаћен у фабрици.
• Оловено олово.
• Коначно, олово се може користити за печат на врху кабина.. Танка шипка меког метала чврсто испуњава жлеб, поуздано штити органске влакне.

Важно: Олово и његова једињења су отровна. Азбестна влакна и влакна такође нису толико корисни за респираторне органе. Дакле, очигледна упутства: када радите одговарајући рад с властитим рукама, не треба заборавити на личну заштитну опрему.

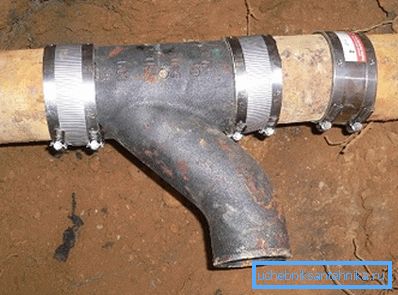

Поправак ливених цијеви за воду могуће је само са мањим попречним или уздужним пукотинама далеко од утичнице: у овом случају се на одсеку цјевовода надовезује пречица од гвожђа или челика са гуменом заптивком. У другим случајевима (оштећене утичнице, уздужне пукотине знатне дужине) се замјењује дијелови цјевовода.

Алтернативе

ВЦХСХГ

Први познаник

Под овим смањењем налази се тзв. Ливно гвожђе високе чврстоће.

Да бисте објаснили значење појма, морате укратко проучавати дивље физике.

• Све главне разлике челичног лима од челика - крхкост, ниска дуктилност и висока отпорност на корозију - одређују се присуством у једном од облика угљеника - графита.

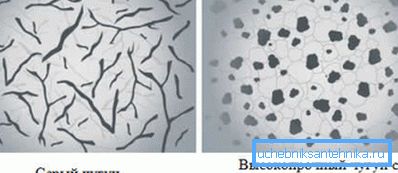

• Регуларни графит има облик минијатурних равних вага. Међутим, када се прекристализација јавља када се неки адитиви уводе у растопљено сиво гвожђе (нарочито магнезијум и његова једињења), он мења облик у сферичну.
• Истовремено, физичка својства метала значајно се мијењају: он добија вискозитет, пластичност и отпорност на ударне оптерећења, уз одржавање отпорности на корозију.

Посебно је лепо што се цена тонске материје прилично малтене током трансформације. Укупан удио адитива који узрокују рекристализацију угљеника не прелазе 0.08% по тежини ливена гвожђа.

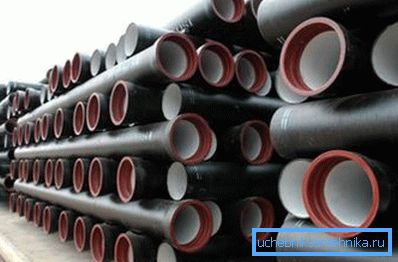

Цеви за цеви од цеви од високофреквентног гвожђа тренутно су главна алтернатива сивој ливници.

• Компресивна и савитљива чврстоћа, супериорнија су од ливеног гвожђа, а да не спомињемо све врсте полимерних цеви. Сходно томе, цеви водовода ВЦХСХ могу бити постављене под заузетим аутопутевима и на нестабилним земљиштима. Имају све квалитете челика, осим њихове Ахилове пете - ниска отпорност на корозију.
• Проблем тежаког и нетехнолошког утиска сокета је у потпуности решен. Уместо да се употребљавају утичнице са гуменим заптивкама прстена. Наравно, са значајним величинама цеви, склапање утичница укључује употребу тешке машине; међутим, маса тих цијеви у сваком случају не дозвољава ручно инсталирање цјевовода.

Обрати пажњу! Употреба гумених заптивача дозвољава благу деформацију прикључка утичнице (промена у релативном положају цијеви) без угрожавања густине.

Регулаторна документација

Производња цевовода под притиском из ВЦхГХ регулисана је посебним стандардом - ГОСТ Р ИСО 2531-2008.

Истакните његове кључне тачке.

1. Према документу, цеви и фитинге могу имати номиналне величине од 40 до 2.600 милиметара, што омогућава коришћење жучних жлезда за стварање аутопутева који хране целим градовима.
2. Састав метала, према ГОСТ-у, не би требало штетно утицати на састав воде.
3. Дужина цеви је регулисана стандардом у зависности од номиналног пречника:

Максимална дозвољена кривина је не више од 0,125% дужине цеви.

Као спољашњи слој цевовода, у зависности од услова рада, може се користити:

• Метални цинк.
• Цинк боје (цинк прах у полимерном везиву).
• Полиетилен.
• Полиуретан
• Фибер цемент.
• Адхезивна полимерна трака.
• Епоксидна смола.
• Битуменска мастика или боја.

За унутрашњу заштиту цеви и фитинга дозвољено је коришћење:

• Цементни малтери (Портланд цемент, Портланд шљаке и цемент високог глинице).
• Полиетилен
• Полиуретан.
• Епоксидна смола.
• Битуменска боја (мастик).

Означавање елемената цевовода треба да указује на:

• Произвођач (име или заштитни знак).
• Година производње.
• Референца на материјал (ВЦхГХ).
• Номинална величина.
• Стандард према којем се производ производи.

Полиетилен

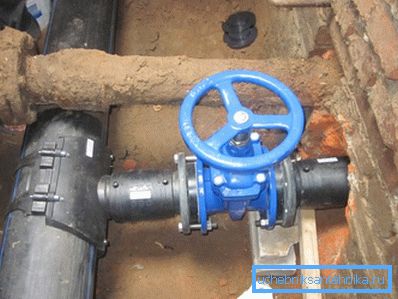

Цеви за полиетиленске притиске су главна алтернатива за ливено гвожђе данас.

Детаљно упознавање са њима јасно је изван обима нашег материјала, тако да ћемо обратити пажњу само на њихове кључне особине.

• Век трајања полиетилена процењују произвођачи као магловити 50+ година. У пракси, овај материјал се може сматрати скоро вечитим.
• Депозити на зидовима, смањивање лумена цеви, не могу бити у начелу. Глатка површина полимера са изузетно ниским квалитетом лепка једноставно неће дозволити преклапање.

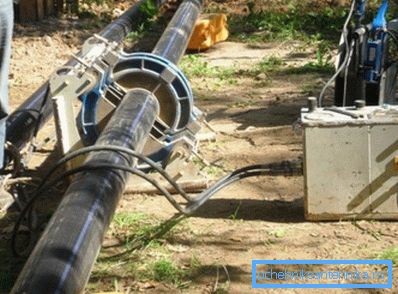

• Сви прикључци се изводе заваривањем завртња. Чврстоћа споја је најмање 80% чврсте чврсте цијеви.

Једина жалба на полиетилен, која дозвољава цијеви од лијеваног жељеза да остане на тржишту до данас, је висока пластичност и, као резултат тога, врло умерена крутост прстена. Полиетиленски цевовод се може поставити на деформабилном тлу само са заштитом армирано бетонске траке.

Закључак

Размотрићемо наше познавање класичних и модерних решења за постављање водоводних мрежа како би били успешни. Као и увек, видео у овом чланку ће понудити додатни материјал. Успехи!
