Цијевно ваљање: технологија и специјални алати

Ролирање или котрљање цијеви је производни процес у коме се метални производ деформише у једном или другом правцу, узимајући у обзир потребни угао савијања.

У овом чланку ћемо говорити о томе које врсте млинања су доступне и за које сврхе се користе. Поред тога, разматрамо шта је машина за ваљање цеви и како то функционише.

Врсте ваљања

Данас се свуда одвија низ операција које се уједињују једним заједничким именом - ваљањем. Треба напоменути да се сви ови технолошки процеси значајно разликују и по методи имплементације и карактеристикама коришћене опреме.

Дакле, по којим методама се врше цеви за провлачење? Две главне методе су радијална деформација (обрада попречног пресека) и савијање.

Радијална деформација

Радијална деформација се врши повећањем или смањењем попречног пресека. Повећање пречника се назива фларинг, а смањење - ваљање.

Хајде да погледамо како се ови процеси спроводе:

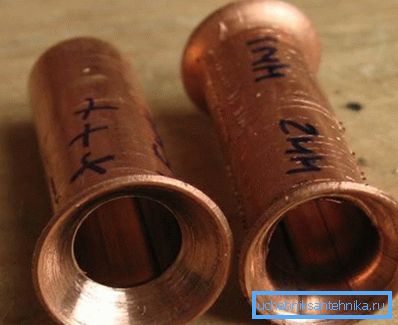

• Ширење пресека повећањем пречника омогућава вам да направите мали утичницу на крају цеви. Такав прикључак је примарни услов за примену фитинга без уградње појединачних елемената цевовода. Након што је створио потребну експанзију, могуће је убацити цијев мањи пречник у утичницу и накнадно сигурно поправити везу.

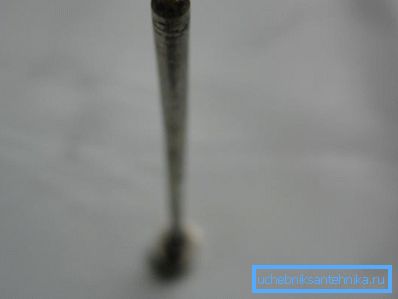

• Смањење пречника цеви је супротан процес експанзије. Ако вам претходна технологија дозвољава да добијете утичницу, онда се помоћу окретања попречног пресека глатко затамне. Зашто ти је то потребно? Пречник пресека се сужава како би се цев лакше ушло у утичницу и поуздано се утврдити у њему.

Важно: И први и други технолошки процес се обављају на дуктилним неосјетљивим металима без предгревања. Ако морате да радите са тврдим металима који су склони пуцању под механичким оптерећењима, можда ће бити потребно предгревање, у којем ће производ бити дуктилнији и кутији.

Сада покушавамо да сазнамо са којим инструментом се врши радијално котрљање кочионих цеви.

Фларе алат

Упутство за повећање пречника паприке омогућава употребу различитих алата, од примитивних до технички сложених:

• Најједноставнији уређај који активно користе водоинсталатери и инсталатери сплит система је метал конус са глатком површином.. Могуће је направити такав уређај сопственим рукама, довољно је да се метални цилиндар одврти до жељеног облика, а затим полира површину. Међутим, такав алат може се купити, пошто је цијена за њега ниска. Принцип уређаја је једноставан. Неопходно је да крај конуса убаците у резање цеви и окренете га силе неколико пута. Међу предностима решења, примећујемо приступачну цену и трајност уређаја. Међутим, постоје и недостаци, међу којима је могућност обраде цеви само од меких метала и недостатак прецизне контроле над степеном експанзије.
• Још технолошки и софистициран конус је опремљен са прешањем. Упутства за кориштење побољшаног конуса су врло слична са претходним елементом. Конус се убацује у секцију и окреће се притиском. Присуство пиштоља поједностављује процес затезања конуса и помаже у регулисању силе.
• Екпандер је још један алат који је дизајниран за брзо и релативно висококвалитетно брушење цијеви од меканих метала.. Радни део експандера опремљен је са неколико сегмената. Стискањем ручица алата, постављамо сегменте, који, заузврат, истегнују цев. Недостатак решења није довољно глатких зидова утичнице.

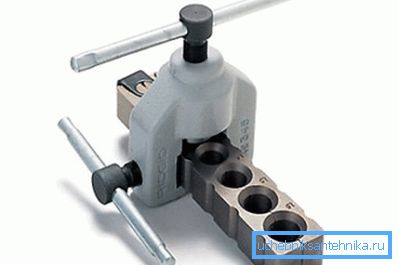

• Ексцентрични алат за конусно мазање је најнапредније решење за рад са меким металним производима.. Упутства за употребу алата су једноставна, само уметните цев у рупу одговарајућег пречника и окрените ручку. Алат може бити опремљен сигурносним уређајем који не дозвољава ширење пречника више него што је потребно. Обрада цеви са овим алатом пружа најбољи резултат у поређењу са свим претходно наведеним алатима.

Роллинг алат

• Чекић је најједноставнији алат који се може користити за наношење нежних удараца на ивицу цеви. Да не би савијао цев у њега, препоручљиво је уметнути металну шипку.

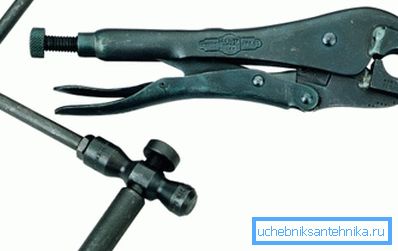

• Специјалне клешта су професионални алат за ваљање бакарних цеви, обезбеђујући прихватљив квалитет савијања. Да би обрада металних производа захтевала мање физичког напора, требало би да изаберете модификације са већом дужином ручица. (Погледајте и чланак Фларинг Цоппер Пипес: Феатурес.)

Важно: За тачнију обраду ивица цеви може се користити посебна машина са ваљцима. Машине овог типа су дизајниране само за професионалну употребу, а самим тим и њихова цена је висока.

Пипе бенд

Савијање цеви се назива и котрљање. Ова врста обраде се широко користи у производњи различитих цевовода.

Размислите о главним категоријама алата који вам омогућавају брзо и истовремено квалитативно савијање.

• Проту (унутрашње и спољашње) користе водоинсталатери за деформацију цеви од ламината на бази метала. Овакво ваљање бакарних цеви је једноставно користити, његова цена је ниска, али, нажалост, није погодна за рад са металима који су чврсти од бакра.

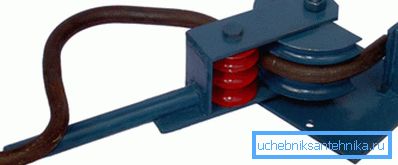

• Цевни бендер је универзално решење за деформацију различитих металних цеви под потребним углом. Штавише, користећи такав алат, можете посматрати радијус ротације цеви. Бендера за цеви функционише због јачине мишића која се примјењује на ушицу.

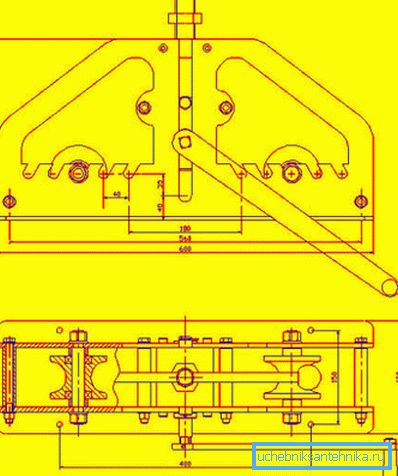

• Ваљци за савијање су уређаји који омогућавају деформацију цеви од тврдих метала. Алат се састоји од платформе на којој се, на одређеној удаљености од једне стране, постављају ваљци кроз које се цев повлачи. Приликом подешавања ваљка за притисак, можете контролисати угао и радијус савијања. (Погледајте и чланак Како савијати цијев профила: функције.)

Закључак

Сада знате шта је машина за глодање цеви, како то функционише и за коју сврху се користи. Више корисних информација можете пронаћи тако што ћете гледати видео у овом чланку.
