Цилиндрични навој цеви: опис главних техничких

Повезивање са навојем до данашњег дана сматра се најпоузданијом и једноставном за коришћење. Разумијевање техничких карактеристика и начина резања ће вам помоћи да је ефикасно искористите. Затим, представићемо све потребне информације за ово.

Главне одредбе

Нит је специфичан низ хеликуларних жљебова са задатим пречником и понављањем тачке. Наноси се на површину цилиндричног облика за повезивање различитих производа цеви.

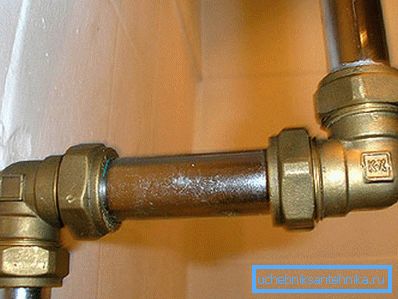

Предности навојне везе

Упоредна табела показује предности постављања вијака над алтернативним методама:

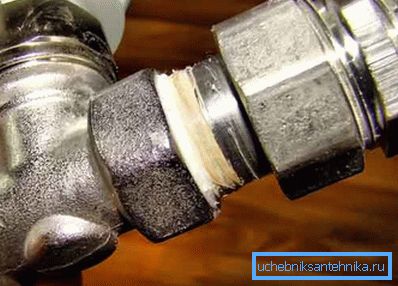

Као што можете видјети, заваривање има много недостатака повезаних са имплементацијом и накнадним стањем плиновода, а фитинге се не могу користити на металним конструкцијама. Једини недостатак навоја је сасвим условљен, пошто је цијена вуче, која ствара додатну потрошњу, незнатна.

Техничке спецификације

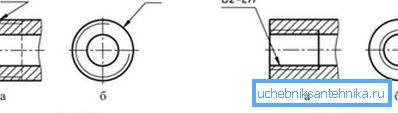

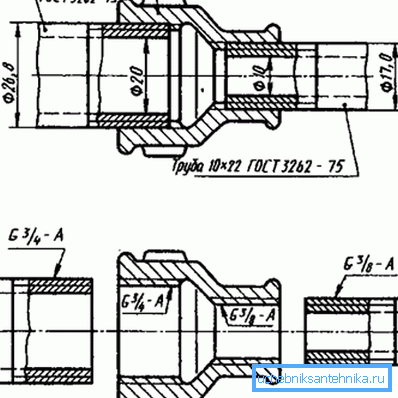

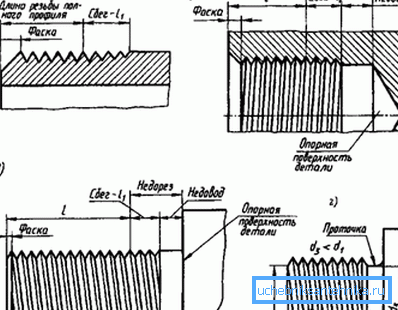

Сада да размотримо главне параметре цилиндричног навоја цеви, који су регулисани према ГОСТ 6357 81:

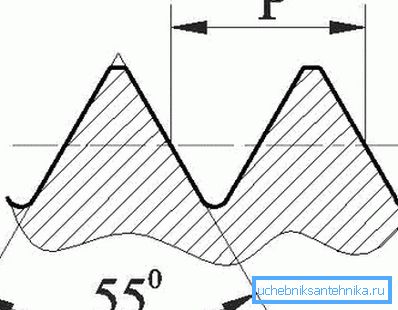

• Угао профила. У овој варијанти резања је једнак 55 степени.

• Спољни пречник - растојање између две највише тачке профила навоја.
• Унутрашњи пречник - растојање између најнижих тачака профила навоја.

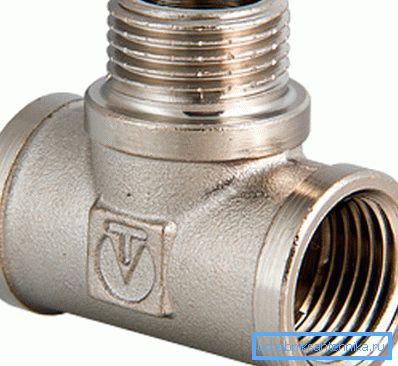

• Номинални пречник - параметар за израчунавање крутости и протока цеви. Означава се у инчима и односи се на унутрашње и екстерне на следећи начин:

Имајте на уму: приликом повезивања водовода управо је у питању промјер који се узима у обзир. Преостали подаци су потребни само за производњу прикључака са навојем.

• Корак - број спиралних жлебова по инчу. Може да преузме вредности: 11, 14, 19 или

Контрола

Тачност геометрије навоја се проверава на један од два начина:

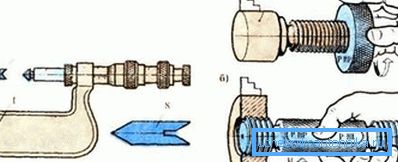

1. Калибар. Благо са прилагођеним параметрима се узима и навише на нову нити или ако је урезан у унутрашњу везу. Ако се пронађу недостаци и одступања, празно неће доћи до краја производа.

1. Шаблон. У овом случају, случај је ограничен чињеницом да се равном плочом наноси на навој, а ако нема празнина, онда се сматра да је производ погодан.

Савет: ако је неопходно, препоручује се брза провера кориштења предложака. Контрола са истим калибром, иако тачнија, може значајно одгодити процес.

Методе сечења

Постоје два начина навоја:

Механички

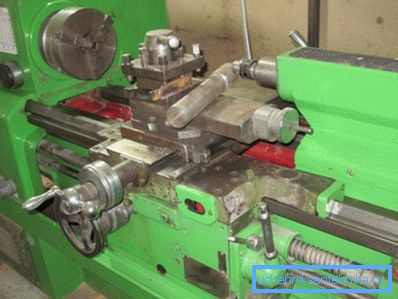

Реализовано уз помоћ посебне машине машине:

• У картушу поставите челичну гајбу.
• На чељусти причврстите сечиво и подесите га на жељени угао. Алат за спољашње сечење постављено правоугаоне до радног комада, а за унутрашње - паралелно.
• Покрећемо ауто и контролишемо сечење.

Машина ће узети производ било које сложености, омогућити вам да радите брзо и ефикасно, али не и увек при руци. Према томе, требало би да размотрите још једну, једноставну опцију.

Приручник

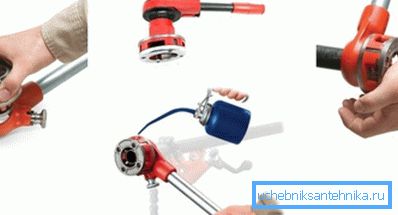

Сваки самопоштавајући водоинсталатер увек има вијчасту мјеру или цијев умре за резање спољашњих навоја и славине за унутрашње.

Такви алати вам омогућавају да извршите своје планове у свим условима, довољно је:

• Инсталирајте одговарајуће сечице на цеви за вијке цијеви и ручице на матрици или додиру.
• Затим лагано сипати крај цеви.
• Фиксирајте алат на или у производ.
• Полако и равномерно померите се до пуног пролаза.
• Вратите машину назад у завршни навој.

Обе методе захтевају неке вештине, али су прилично приступачне.

Закључак

Висококвалитетни и трајни водовод се инсталира помоћу навојних прикључака. Ово је тестирана на времену која још није изгубила релевантност.

Изнад смо анализирали могуће техничке параметре цилиндричног навоја цеви према важећим државним стандардима. Такође је важно да неопходни жлебови са навојем на цеви могу бити направљени независно, користећи машину, убризгати, убацити или куцати.

Видео у овом чланку ће вам дати неке додатне информације које директно утичу на представљене материјале.

Познавање веза са навојем помаже да се ефикасније користе.
