Цримпинг метал пипе

Приликом рада на инсталацији и коришћењу система грејања и водоснабдевања, често је потребно повезати цеви једни са другима. Раније, када су коришћене само металне цеви, питање је решено у већини случајева помоћу навојне везе. Међутим, са развојем хемијске индустрије, метално-пластичне цеви су постале веома распрострањене и није могуће организовати чврсту и чврсту везу користећи нити. Излаз из ситуације је технологија која се назива пресовање метал-пластичних цијеви, у којој су елементи међусобно повезани посебним везним елементима. Како ће тачно то учинити и које су нијансе које ће постојати, о томе ће се даље разговарати.

Суштина процеса

За прикљуцавање метал-пластицних цијеви обицно се користе специјални прикљуцни елементи, названи фитинги. Они могу имати неке структурне разлике једни од других, али углавном се састоје од главног дела који се убацује у цев и компресиони прстен (назива се и рукав), који се носи на спољашњој страни цеви и користи се за директну компресију.

Дијаграм повезивања и прикључка цеви

Као резултат коришћења таквог прикључног елемента добија се чврста и издржљива веза, која не захтева употребу било каквих посебних заптивача. Треба додати да за везу нису потребни никакви сложени технички уређаји, а све радите са својим рукама, што ће уштедети новац и убрзати процес.

Фазе рада

Кораци за уградњу фитинга

Сви радни кораци се морају изводити с највећом пажњом, као и сигурносним прописима.

  • Прво што треба урадити је да измерите и смањите величину цеви које желите повезати. За сечење таквих цеви користе се специјални нипери. Да би их довели на радни положај, руке су одвојене до максимума. Затим, с обзиром на стварање притиска са ручицама, потребно је да одсечете цев на правом месту, а затим га мало окрените и наставите са сечењем. Дакле, постепено окретање цијеви мора бити потпуно прекинуто.
  • Затим, цев мора бити калибриран. Чињеница је да се при резању најчешће постаје овалан, а овај дефект се елиминише посебним калибратором. Уређај је уметнут у цев и помоћу ротационих кретања поравнава крај цеви округлим обликом. Ово се ради уклањањем унутрашње фазе из цеви. Ова радња је неопходна тако да се прикључна спојница убаци у цев што је више могуће и гумени заптивачи нису оштећени.
  • Након обављања овог посла, цеви се стављају на компресиони рукав. Подсећа на широку подлошку и долази са уграђеним.
  • Затим се главни дио прикључног елемента убаци у цев - брадавица. Неопходно је осигурати да су све гумене заптивке, које су предвиђене за његов дизајн, на месту. Такође не заборавите на присуство посебног заптивног прстена. Иначе, неопходно је не само као додатна заптивна маса, већ и да се метални и метална мрежа која је део цеви не дођу у додир и не кородирају.
  • Када је спој спреман, можете наставити са директним пресовањем. За то се мора користити посебан алат. То могу бити електрични или механички штапићи за штампање. Електрични алати ове врсте могу се наћи само у специјализованим организацијама, тако да је опис његовог рада непрактичан, али механички штапићи за штампање су честичнији алат и препоручују се за употребу код куће. Да би га увели у радно стање, ручке се окрећу на стране за 180 степени, а затим отворите радну главу за преграду, на коју морате уметнути посебне заптивне чауре које одговарају пречнику цеви. Након тога се алат налази на врху спојнице и стискањем ручица, спојница је обрушена око цеви и уметнут је у њега. Затим се ручица повуче са стране и уклањају се штипаљке за штампу.

Као резултат описаних манипулација добија се чврста, снажна и чврста веза. Метода је једноставна за употребу и универзална. Може се користити при повезивању цијеви који би требали бити прикривени и који неће протурати. Спојни елементи овог типа доступни су у великом броју облика и конфигурација и могу решити прилично широк спектар задатака.

Клизне фитинге

Прекидач за пресовање

Важно је напоменути да претходно описани начин повезивања метално пластичних цијеви није једини. Овдје вриједи поменути везу уз помоћ тзв. Овај метод се користи у случајевима када је потребна густа и поуздана цевна веза. По правилу, ово је неопходно ако је процењени притисак у цевима значајан. Суштина процеса у целини је слична претходној методи, али има одређене карактеристике.

  • У почетку се цев такође смањује на величину.
  • Затим се ставља у кримп спојницу.
  • Затим се крај цеви мора третирати посебним алатом названим експандером. Његов посао је да ће проширити крајњи дио цијеви и резултат ће бити нешто попут сокета.

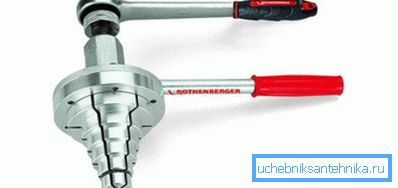

Екпандер
  • Након ових радова, у цев се убацује фитинг.
  • После тога, помоћу посебне хидрауличке пресе, спојна црева клизи ка зглобу. То ће само по себи дати прилично тесну везу.
  • Завршна фаза рада је коначно причвршћивање зглоба, за који се користи посебна преса за прешање, што ће створити најјачи и најизраженији спој.

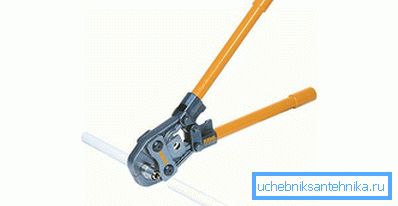

Преса за пресовање

Као иу претходном случају, постоји пуно врста прикључних фитинга погодних за овај метод. На тржишту можете пронаћи елементе различитих модификација и конфигурација.

Савјет! За рад са одређеним типом цеви произвођач препоручио је одређени тип прикључка, као и добро дефинисане моделе прикључних фитинга.

Међу аргументима у корист описаних метода везе могу се назвати технолошка једноставност рада и чврста, снажна и трајна веза цеви. Међутим, у правичности треба рећи да постоје одређени недостаци. Прецизније, недостатак није сама метода повезивања, већ чињеница да је употреба захтијева кориштење специјалног алата, који не сви имају. Набавка пресађивања за једнократну везу је тешко препоручљива, али можете покушати да изнајмите алат и многе продавнице направе такве концесије. Остатак методе се карактерише само са позитивне стране. Да бисте у потпуности разумели овај процес, можете се упознати са релевантним видео записима који ће вам помоћи да разумете све интрицациес.

Видео

Овај видео приказује процес пресовања цеви.

Још један видео који ће вам помоћи у раду.
