Уградња цеви од сендвича од димњака

16-09-2018
Цеви

Димњак типа "сендвич" је тренутно најкориснији, јер је познат по својим практичним особинама и огромној функционалности. Хајде да разговарамо о томе како је постављена цев за сендвич димњак.

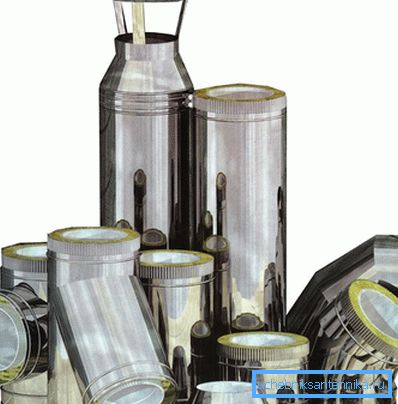

Предности сендвич цијеви

Предности овог дизајна укључују следећа својства:

  • готово потпуно одсуство кондензата
  • на зидовима нема чађи,
  • занемарљива могућност ватре,
  • димњаци се лако одржавају и, ако је потребно, поправљају.

Сендвич цеви су одлични као материјали за димњаке у зградама од дрвета, на пример, у купатилима и другим дрвеним зградама.

Како саставити димњак

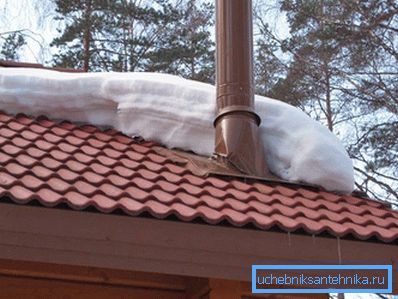

Како саставити димњак

Произведени димњак састоји се од делова дужине 1 м, где је свака уметнута у другу. Да би се боље разумели како се процес инсталације одвија, неопходно је разјаснити тачно како је представљена димњачка шема у кући. Све је врло једноставно: један производ састоји се од спољних и унутрашњих цеви, њихов промјер је различит и ствара празнину у којој се налази изолацијски слој. Цев која се налази изнутра је обично направљена од нерђајућег челика, а вањски који не захтева топлотну стабилност може се направити од бакра и од месинга.

Савјет! Галванизација, ако се користи као материјал за цеви, неће бити у стању да се понаша нормално током рада цеви, јер током грејања, као и током хлађења, константно мења свој пречник.

Наведене дефекте не поседују нерђајући челик. Поред тога, када користите чврста горива, можете користити нехрђајући челик који има отпорност на топлоту.

Загревање димњака

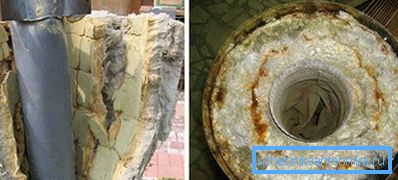

Загревање

Током инсталације сендвича за димњак, посебна базалтна минерална вуна се користи као материјал за изолацију. Са дебљином од 24-60 мм, користи се као унутрашња изолација за проширене глине и полиуретанске цеви. Међутим, рад на његовој инсталацији је често потребан за ручно руковање, што захтева посебну пажњу.

Методе цјевовода

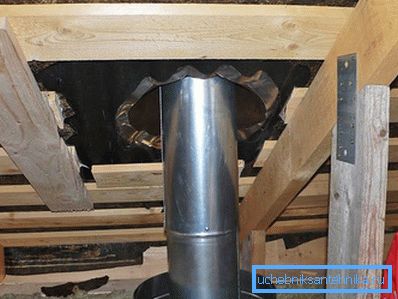

Методе повезивања

Постоји неколико начина за повезивање:

  • прирубница;
  • бајонет
  • и тзв. "хладни мост", "кондензат", "дим".

Свака метода има своја посебна својства. На пример, опција "дим" је дизајнирана тако да производи емитовани угљен моноксидом не улазе у просторију (обично купатила). Метода, која узима у обзир стварање кондензата, има за циљ спречавање цурења кондензата низ цев.

Метода инсталације прирубнице подразумева да дим који пролази кроз димњак не наиђе на било шта испред њега, што би га спречило да напусти димњак. Наравно, постоје недостаци који су повезани са небригом током монтаже. Ако се склоп не изводи довољно квалитетом, кондензат може доћи до насталих пукотина, због чега ће се изолација оштетити.

Схема изградње

За разлику од прирубнице, бајонет метод потпуно елиминише било какав улаз влаге, јер овде унутрашња цев у димњаку иде директно у утичницу доњег сендвича, али постоји могућност дима да излази.

Савјет! Да дим не штети здрављу, а кондензат не поквари изолацију, потребно је само добро заптити све спојеве, а ова операција је неопходна без обзира на изабрани метод.

У том случају унутрашње цеви се склапају "кондензатом", а изолација треба да буде присутна на местима где је димњак у контакту са дрвеним елементима крова. Поред тога, сендвич није погодан за директно повезивање са цевима.

Процес монтаже

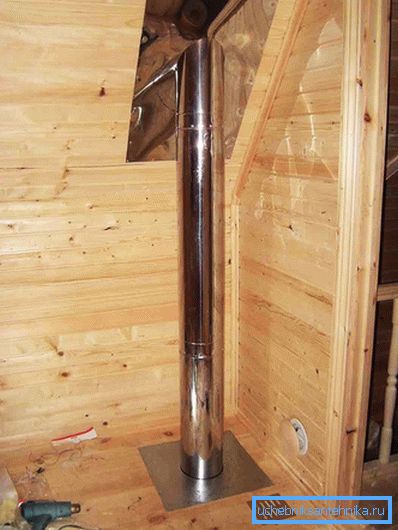

Процес монтаже

Треба напоменути да инсталација сама по себи није тешка, јер за повезивање сендвич цијеви не захтијевају посебне грађевинске способности. Како почиње рад? Најважнија ствар коју треба запамтити је да инсталација треба увек почети на дну и завршити на врху, а спољну цев поставити на унутрашњу.

Прво, потребно је повезати све елементе који чине димњак. Почевши од инсталације, морате имати у виду да је један крај цеви донекле сужен; убацује се у доњу цев. Пошто димњак не акумулира чађ, прилично је лако уклонити кондензат из њега. Ово се може урадити постављањем специјалних штапова.

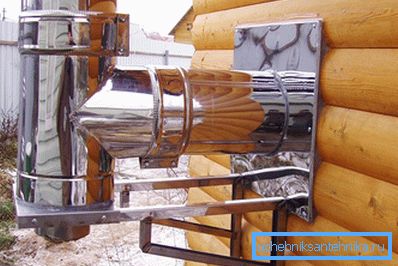

Пролаз кроз зид

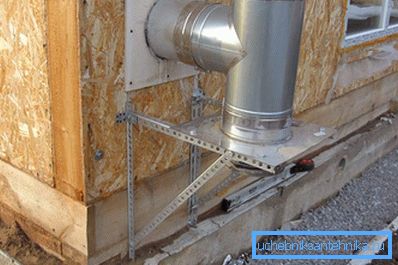

Друго, потребно је држати димњак горе, у првом случају, размислите о опцији кроз зид. Да би то учинили, ствара се рупа испод цеви, цев се држи, а шавови затворени пјеном. Монтажи под носачем су монтирани споља, након чега је уграђен. Горе поменуте подлошке постављене су на углове причвршћене на носач, на коме могу да се крећу. Спољашњост, зид се може сјести с листом шперплоче (дебљине око 1 цм) или метала. Сам носач мора бити лакиран или лакиран како би заштитио од корозије.

У адаптору се буша рупа потребне дужине, након чега се на њега ставља сендвич. Понекад се користи задатак, то јест простор који је посебно остављен између зида зграде и канала дима.

Ако држите димњак на крову, прво морате да уклоните цев, а тек након тога причврстите кровни лонац на сандук.

Савјет! Са висином димњака више од 1,2 м, потребно је причврстити конструкцију помоћу каблова са држачима за прешање, у супротном димњак ће се срушити под утицајем снажног густог вјетра.

Ако је кров направљен од запаљивих материјала, онда га треба заштитити од могућег пожара. Да бисте то урадили, на цеви димњака, која се надовезују изнад металних плочица или плоче, потребно је поставити дефлектор са решетком за гашење варница (мале ћелије морају бити направљене).

Монтажа димњака: оно што треба знати

Моунт

Следеће вам треба што је више могуће да бисте обезбедили димњак. Све подлошке и колена, као и остале компоненте држе се заједно са прикључцима за цијеви, а самим дијелом се ојачава носачем. Ако изненада највиши дио димњака буде лоше или није фиксиран - боље је да је ојачате за сваки случај и тиме осигуравате себе. Обично се у овом случају користе ојачања под углом од 120 °.

Ако није јасно како су спојни спојеви причвршћени, можете сазнати више о томе у наставку. Сандвицх цеви, као што је раније поменуто, уметнуте су једно у друго. Након завршетка пристајања, када сте убеђени да нема празнина и све је у реду, ова веза је запечаћена помоћу компресијског клипа. Ако се цев држи заједно са неким другим елементом, онда се обујмице морају користити са обе стране.

Узгред, носач може бити изведен ручно. За његову изградњу потребно је неколико углова (30, 50 мм). Ови углови су урезани у неопходне сегменте помоћу млинице, рупа се буша за М10 и М8 завртње са бушилицом, онда се све саставља. Потпуно читав процес се може наћи и видети на видео снимку на Интернету.

Дакле, ми смо растављали како правилно спојити цев, шта и како се повезати, како инсталирати цев у пећ, како проћи кроз зид и кров и како га поправити. Сада, заправо, можете причати о крају инсталације.

Завршетак инсталације сендвич цијеви од димњака

Постоји мала и неупадљива нијанса коју људи или не знају или не заборављају - потребно је уклонити филм из цеви. Посебно је био заптивен да заштити цеви од огреботина и прљавштине, али сада када је димњак монтиран и инсталиран, нема потребе. Штавише, ако сте заборавили да га скинете, касније ће почети слазит под утицајем временских услова, и дати неуредан поглед на димњак.

Нормална дужина готовог димњака би требало да буде око 5 м, максимално 6 м. Ова раздаљина се сматра из решетке пећи на врху. Читаву структуру мора се проверити, сваки заједнички или неприхватан простор мора бити запечаћен. Редовна заптивна маса неће радити, потребна вам је само отпорност на топлоту, може издржати температуре до 1000 ° Ц. Таква заптивна маса се наноси на вањску површину како унутрашњих цеви тако и спољних. Ако постоји прелаз од једне зидне цеви до цеви двоструког зида, онда је спољни круг покривен заптивним материјалом. Када се овај део посла заврши, коначно је неопходно провјерити потенцијално опасна мјеста гдје се цијев може највише угријати. Савјет о томе каква је температура.

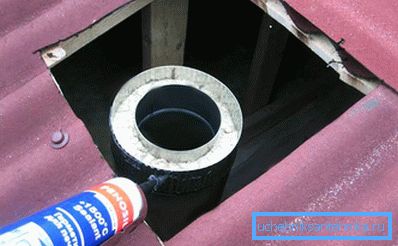

Сеалант

Да ли бисте касније очистили димњак био једноставан и једноставан? Обавезно га претходно проверите. Шта је то? Тзв. Мали ремовабле део, посебно постављен у зид димњака. Може изгледати као рупа са вратима.

Видео

Димњак се саставља коришћењем кондензата на следећи начин:
