Унутрашњи пречник цеви: најважнији параметар приликом

Таква вредност као унутрашњи пречник цеви омогућава тачан прорачун пропусног капацитета различитих инжењерских комуникација. Овај параметар је стандардизован, стога значајно поједностављује рад дизајнера.

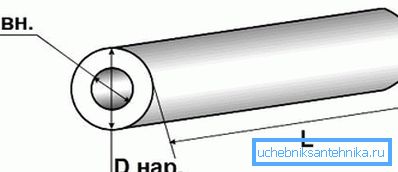

Све варијације параметара

Одјељак је стандардизован у неколико варијанти:

1. Условна ознака означена је као Ди или Ду. Овај параметар израчунава се у милиметрима или у инчима - за челик (онда је заокружен).
2. Називни пречник је у суштини исти као и први параметар. Обележен је као Дн / Дн.
3. Вањска величина означена са Дх.
4. Најважнија вредност је унутрашњи пречник челичних цеви (Д) и њихових полимера.

Осим горе наведених параметара, дебљина зида материјала (х) се такође користи у прорачунима.

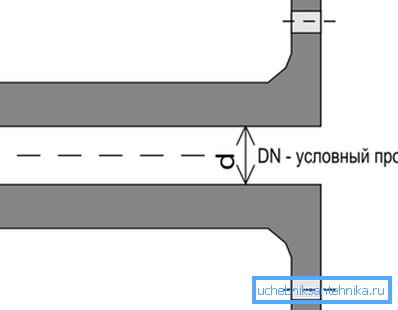

Који је условни пасус

Номинални пролаз је приближно једнак попречном пресеку цеви. Приликом дизајнирања, израчунава се тако да је ширина мреже довољна.

Обрати пажњу! Градуација условних вредности дефинисаних стандардом. Израчунавају се тако да капацитет система од једне до друге пролази са 60/100%.

Њихова величина је регулисана ГОСТ 28338/89 "Интерфејси цевовода и њихових фитинга. Врсте номиналних димензија. Испод је дипломирање из документа.

Дешифрујући концепт

Израз "условни пролаз" уведен је како би се сачувала вредност простора за комуникације, што ствара услове за пројектне прорачуне.

Обрати пажњу! Упутство значи овим концептом заокружено према вредностима стандардне серије просечног радног дијела. Међутим, стварни унутрашњи пречник цеви је 30 мм, итд., По правилу, није једнак номиналном аналогу.

Дакле, за материјале са спољном димензијом од 160 и дебљином зида од 8, стварна величина унутар је 144, са зидовима од 6-150. Али тамо и тамо номинална величина је 150.

Прави унутрашњи део

1. Радни простор елемената зависи од дебљине њихових зидова.
2. У већини случајева, материјали за воду и гасовод су обележени изнутра, а други типови - споља.
3. Челични производи, засновани на технологији његове производње, имају исте спољне димензије.
4. Да би се осигурало поузданост система за водоснабдевање под високим притиском, дебљина зидова његових елемената мора бити повећана. С обзиром на то, њихова радна величина ће се разликовати од условног пролаза.

На пример, мрежа са спољним индикатором од 275 и дебљином зида од 9 има истинску унутрашњу димензију од 257. А номинални унутрашњи пречник ПВЦ цеви је 250 мм, што је одређено најближом вриједношћу стандардне серије.

Испод је табела величина производа од челика и њихова кореспонденција са пластичним воденим цевима до аналога. То ће вам омогућити да прецизно изаберете аналогије приликом дизајнирања комбинованог система.

Из тога се може видети, на примјер, да унутрашњи пречник цијеви 20 метала и пластике одговара аналогу челика са спољном димензијом од 26.

Дефинисање радног простора елемента

Тачно одређивањем пропустљивости делова, можете израчунати количину материја која их преносе преко мреже.

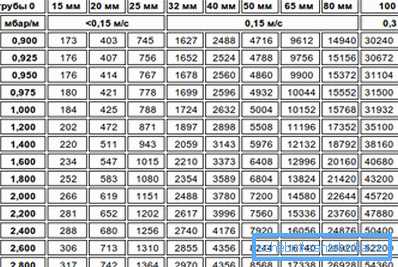

Израчунавање унакрсне комуникације за хладну воду

Колико супстанца она пропусти по јединици времена одређује унутрашњи пречник цеви 25 мм.

Пропустљивост производа зависи од следећег.

1. Њен радни простор. Ако је премала, хидрауличка отпорност зидова система ће се повећати и проток радног средства ће се ослабити.
2. Притисак у инжењерским комуникацијама.
3. Дужина комуникације. Што је дуже, трење који слаби проток је јачи.
4. Степен глаткости материјала. Што је веће, брже се супстанца креће кроз систем.
5. Старост елемената, тј. Запремина депозита на њиховим зидовима. Цена система коришћених материјала ће бити мала, али ефикасност ће се смањити.
6. Број прелазака у комуникацији од једне димензије до другог, као и окретања.

За систем за домаћинство, можете примијенити једноставну формулу. Да бисте израчунали оптимални унутрашњи пресек елемената, морате знати трошкове воде, као и брзину протока:

Д = в (4-П-1000 /? • в).

Овде:

• П представља водни ток;
• ?= 3.14;
• в је брзина кретања радног окружења, то је 0,7 / 1,2 м / с. аналогно са пресеком до 32 мм и 1,5 / 2 м / с. у производима више изражена магнитуда.

Грејање аналоги

Када је неопходно извршити уградњу система грејања руком, потребно је израчунати потребну пропустљивост његових елемената тако да се у зиму сви дневни простори загревају једнако.

За израчун производа за грејање имају следећу формулу:

Д = в (? • К) / (в • Дт).

Овде карактери знаци:

• Д је жељена вредност;
• број износи 3,14;
• К је проток топлоте у кВ;
• в је брзина радног окружења, у м / с.;
• Дт је разлика у температури (степен Целзијуса) на улазно / излазној мрежи.

Тако можете сазнати, на примјер, унутрашњи пречник цијеви од метала-пластике 16 за систем подног грејања.

Закључак

Вриједност условног простора материјала је веома важна. Ефикасност и издржљивост рада инжењерских комуникација зависи од тачности његовог избора (погледајте и чланак "Пипе Инцх Тхреад - карактеристике и начин сечења).

Видео у овом чланку садржи додатне информације о овој теми.
