Ваљци за профилну цев

Једини алат који може да промени облик обликованог цеви је ролна. А пошто савијени метални производи се често користе у грађевинарству, овај алат је једноставно неопходан. Ролери за профилне цеви су различитих врста, укључујући и могу се направити независно.

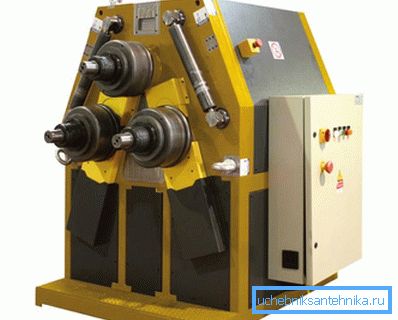

Врсте ролни

Структурно, овај алат за формирање обликованих епрувета дебелог облика може се подијелити на врсте, према извору примијењене силе.

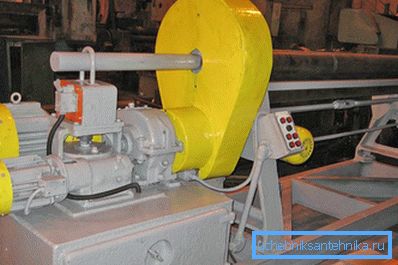

Електрични ваљци су најпродуктивнији, одликује их највећи број савијених производа произведених по јединици времена у поређењу са другим врстама. Продуктивност се повећава због присуства радног електромотора, помоћу кога се формирање новог облика цеви одвија прилично брзо.

Главни елементи конструкције електричног брушења цеви:

• основа која је метални кревет;
• од 3 до 5 ваљака који се ротирају помоћу електричног мотора;
• електрана у облику електричног мотора;
• деформирајуће стезаљке.

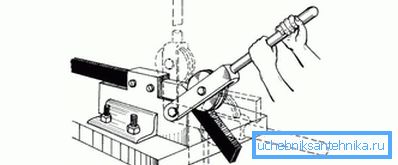

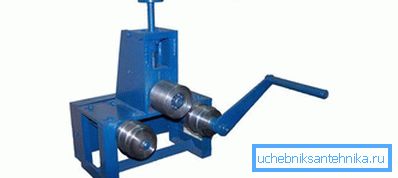

Ручни ваљци за савијање профилне цијеви сматрају се практичним преносним алатом. Захваљујући релативно малој величини и одсуству електричног погона, уграђени су на било које погодно место, чак и тамо где је радни простор ограничен. Дизајн ручних ваљака за савијање профилне цеви сличан је електричном, са једино разликом да немају електрични погон, а ваљци за довод су међусобно повезани преношењем на ланац који помоћу стезаљки деформише цијев.

Прирубнице за ручне цеви карактеришу конструктивне мане. Упркос чињеници да су такви ваљци веома погодни за обављање мале количине посла, морају да користе значајну физичку снагу. Није лако лако савијати металну цев са преносном силом на стезаљкама и преносом ланца на једну особу. Ако радник није довољно физички развијена особа или се умножава ум од честог понављања операција, такав алат у производњи ће бити непродуктиван. Због тога је такав алат за руке корисан само за производњу малих серија савијених производа.

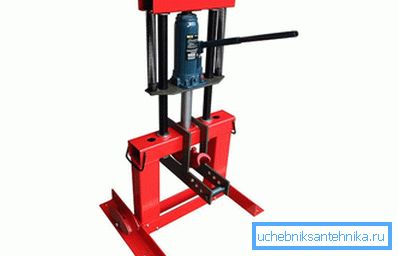

Хидраулички ваљци се сматрају најмоћнијом техником у поређењу са горе описаним аналогама алата за савијање. Хидраулична преса у комбинацији са стезаљком преносе моћну силу на профилну цијев која се савија као трска. Оваква јединица се с правом може назвати "супер тежак". Сила савијања у одређеном случају изграђује хидраулички комплекс, који се лако одржава и контролише. Ако поред постојеће опреме додате и електромотор који делује на ваљцима, ефикасност уређаја се значајно повећава, капацитети перформанси и капацитета ће се комбиновати.

Савјет! Такав уређај се може додатно побољшати. Ако се бубањ за напајање замени профилном осовином, у једном случају може се савијати неколико профилисаних цеви истовремено. Због својства хидрауличне пресе и електричног погона, таква машина може да обрађује било који број производа.

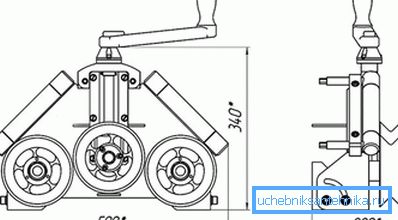

Нажалост, хидраулични ваљци теже много. Овај недостатак се манифестује чињеницом да ако га негде инсталирате, ово место ће дуго остати за јединицу као радника - врло је тешко преместити га са свог места. Да бисте разумели уређај алата и, у принципу, деформацију профилне цијеви, можете видјети доње цртеже ваљака с примјењеним димензијама.

Принцип рада ваљака

За савијање профилне цијеви на ваљцима не требају се никаква посебна знања и вјештине. Запослени треба да обавља само неколико операција:

• Цев пада на два ваљка за подмазивање.
• Са одређеном силом, цев се притисне према једном савијању ваљка да бира.
• Пребацивање је укључено.

Као резултат проласка профилисане цеви кроз радну површину, савијен је у планираном углу. У случају недовољног степена деформације, радни предмет се поново пролази кроз радне елементе алата, док је потребно контролисати сила стезања.

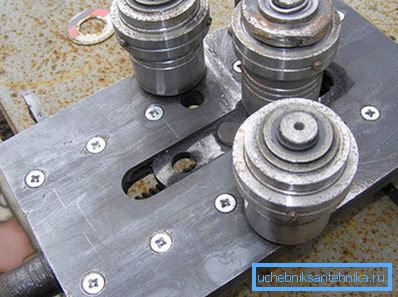

Израда домаћих ваљака

Данас се у свакодневном животу често налазе само-ролне за профилне цеви. За кревет користи се широки канал. Механизам савијања се може направити у облику У облику помоћу хидрауличког прикључка или заваривањем помоћу главне плоче кључа.

• Ако користите прикључак, требало би да се налази испод кревета, а моћ да се нагне одозго на ваљке за увлачење.
• У другом случају, цев је савијена навојна стезаљка. Кожа је причвршћена у матицу, а пета је заварена до краја жељеног облика.

Када доводите цев, можете користити редовни бициклистички ланац. Астериске су заварене на погон и погонске осовине, а ланац је напет. Дршка је причвршћена за погонско вратило.

Савјет! У погледу тврдоће, ваљци за довод мора прекорачити профилну цев, па су ојачани.
