Врсте канализационих цеви и прикључака - кратак преглед

Приликом инсталације канализационог система, грејање и водовод морају се бавити цевима од различитих материјала. Да би се сав рад правилно извршио, морате знати карактеристике споја цеви и њихових главних типова.

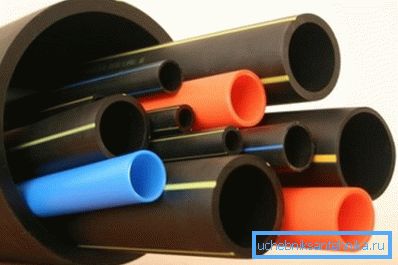

Различите врсте цеви

Класификација цеви

У овом питању, све зависи од којих критеријума се врши класификација. На примјер, према условима рада, могу се разликовати системи притиска и без притиска.

Али, разумније је дати класификацију по материјалу, разликују се такве врсте цеви:

  • Пластика, ПВЦ се обично користи за канализацију, а за инсталирање система грејања користи се полипропилен (ПП). Детаљи о томе како се повезују канализационе пластичне цеви су описани у наставку;
ПВЦ цеви
  • Металлиц. Челични цевоводи су популарни приликом инсталације водовода, ливено гвожђе се користи за дренажне системе, постоје и бакарне и месингане цијеви;
  • Метална пластика - између слојева пластике налази се алуминијумски слој;

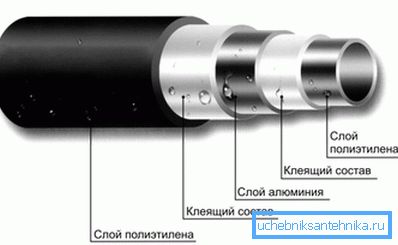

Структура зида метално-пластичног цевовода
  • Азбестни цемент, за канализацију се практично не користи;
  • Фибергласс.

Методе прикачивања цеви

Можете истакнути неколико основних метода које се користе приликом инсталације цевовода:

  • звоно, повезивање канализационих цеви, најчешће се врши овим методом;
  • заварен - има максималну чврстоћу и чврстоћу у односу на остале;
  • навојне - навојне арматуре се користе;
  • прирубница;
  • користећи пресован прибор;
  • користите споне.

Белл фиттинг

Укратко, овај метод се може описати на следећи начин: крај једне цијеви се убацује у експанзију на крају другог одсека цјевовода, а прикључак је такођер заптивен са заптивним материјалом. У утичници се налази заптивни прстен који се деформише и гарантује заптивеност споја.

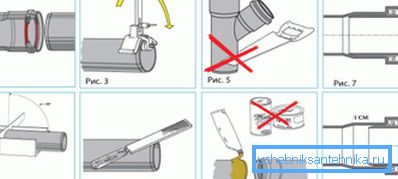

Дијаграм утичнице

Повезивање пластичних канализационих цеви скоро увек се врши на овај начин. Канализација у кући функционише у режиму слободног протока, тако да је прикључак са утичницом довољан.

Инсталација канализације

Одвојено, неопходно је споменути полипропиленски цевовод (иако се, по правилу, не користи за постављање канализације), овде се користи и спајање бакра, али прије тога се материјал загрева.

Захваљујући високој температури, полипропилен омекшава и спојеви су потпуно заптивни. Због тога може издржати високу температуру расхладног средства и притисак у систему.

Секвенца акција при лемљењу ПП цевовода

Сложена пластика и ливено гвожђе

Људи се суочавају са питањем како повезати канализационе цијеви од ливеног гвожђа с пластичном када требају промијенити дио старог гвожђеног гвозденог отпадног система. Такође користи бљесак, а главна карактеристика је да је неопходно користити гумену манжету за заптивање споја.

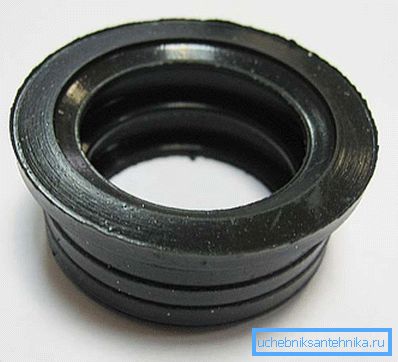

Водоводна манжета

Након што је звоно очишћено од посмртних остатака залива и заптивача, њени зидови су премазани са заптивним материјалом, у њега се убацује гумени прстен и тек онда крај пластичне цијеви. С тим у вези, канализациона цијев са пластиком се може сматрати потпуном.

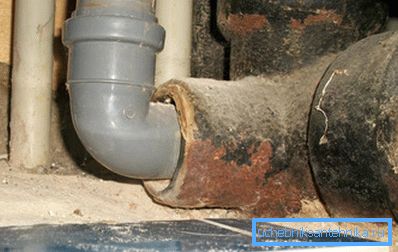

Разлика у пречницима се надокнађује гуменом манжетом.

Обрати пажњу! Пре него што убаците пластику у манжетну, пожељно је наносити санитарно подмазивање. У супротном, можете оштетити гуму.

Карактеристике доцкинг гвожђа цеви

Ако не постоји посебан проблем са питањем како повезати ПВЦ канализацијске цијеви, онда у случају повезивања цјевовода од ливеног гвожђа редослед акција мијења нешто.

Главна разлика је у заптивању споја:

  • празнина од око 30% дубине је запрепавана тарифираним желејом или јутом;
  • преостали део размака се пуни са заптивним раствором (сумпор или цементни малтер). Дозвољено је користити олово за сипање.

Обрати пажњу! Данас је дуготрајни процес затварања бакље и његовог заливања замењен специјалним заптивним прстеновима. Њихова употреба чини одвод од ливеног гвожђа отпорнијим на деформације.

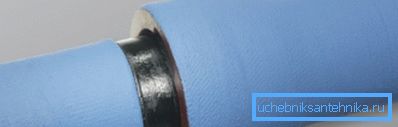

Зглоб користећи О-прстен

Ако се прикључак цеви за пластичну и ливено одводну цијев лако може одвојити, коришћење цјевовода од ливеног гвожђа подразумева прикључак од једног дела.

Заварени спој

Ова метода има високу јачину зглоба, али истовремено захтева и неке вештине у области заваривања метала. Осим тога, једноделни спој је изузетно неповољан у смислу његовог рада. Осим тога, у подручју метала шава је више подложан корозији.

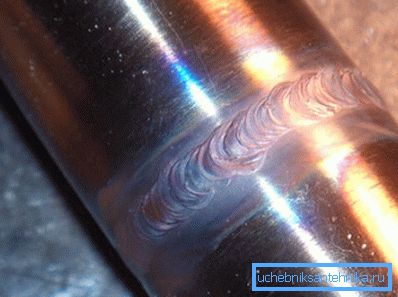

Завар је више подложан корозији.

Због тога заваривање се ретко користи, углавном за уградњу система који раде у режиму притиска. То јест, у случајевима где на првом мјесту долази снага (водовод, системи грејања, такође се налазе у старим канализационим системима).

Обрати пажњу! Заварени спојеви се не могу користити ако цевовод има заштитни слој, на пример, поцинчан. Под дејством високотемпературног заштитног слоја само запалите.

Вијчана веза

Овај тип пристајања је једноставан за руке, не морате имати посебне вјештине.

Цела операција прикључка 2 секције састоји се од 2 фазе:

  • Прво, нит се исецује на оба краја цевовода. Штавише, нит се може резати не само на метал, већ и на пластику, главна ствар је што дебљина зида омогућава то да радите;

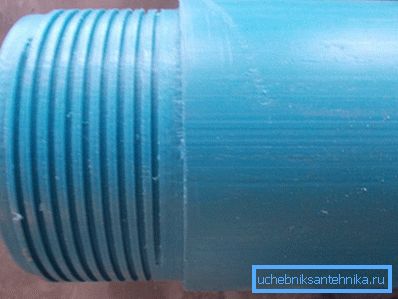

Навој се може резати не само на метал, већ и на пластику
  • Затим се употребљава фиксирање са женским навојем на оба краја. Да бисте спречили продирање воде кроз зглоб, можете користити ланено намотавање.

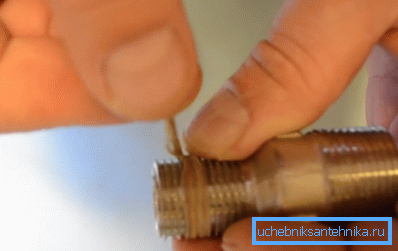

Навијање додатно затвара спој

Главна предност ове методе је једноставно одржавање система. Ако је зглоб закривљен, увек можете раставити и очистити сумњиву секцију.

Обрати пажњу! Једино ограничење у навоју је дебљина метала. Ако се користе танкослојне цеви, веза са навојем је забрањена.

Користите прирубнице

Да бисте поставили овај метод, биће вам потребни 2 прирубнице (дебели метални дискови), завртњи и гумена заптивка. Прирубнице се постављају на крајеве цевовода, између њих постоји гумена заптивка.

Шрафови се убацују у рупе дуж обода прирубница и причвршћују матице, због чега је постигнута непропусност споја. Цена таквог зглоба је ниска, а могућност брзе одспајања зглоба, ако је потребно, чини га популарном.

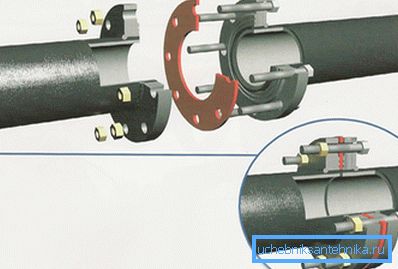

Схема прирубнице прирубнице уређаја

Прирубнице се могу заварити директно до краја цевовода. Остатак технологије се не мења.

Коришћење преса

Један од најоптерећенијих начина за прикључивање цјевовода. Омогућава повезивање 2 секције без заваривања, навоја или лепљења. У ту сврху се користи посебан прикључак, који се састоји од централног дела са навојем са 2 стране, стезних прстена заптивке и навртке.

Упутства за интерфејс уређај изгледа овако:

  • На оба краја цевовода постављени су прстенови за навртке, стезаљке и стезаљке и заптивни прстен (управо у овом низу);

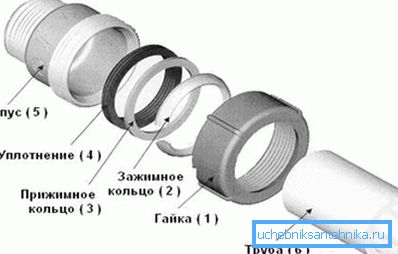

Шема повезивања са прикључком за цримп
  • крајеви секција се убацују у прикључак, навртка је причвршћена на њега. Због деформације гуме обезбеђује стезање зглоба.

У случајевима када је потребно прикључити секције танког цевовода, користи се операција пресовања. Посебне клешта за пресовање провлаче површину приградње, метални зидови су деформисани и то обезбеђује поуздану везу.

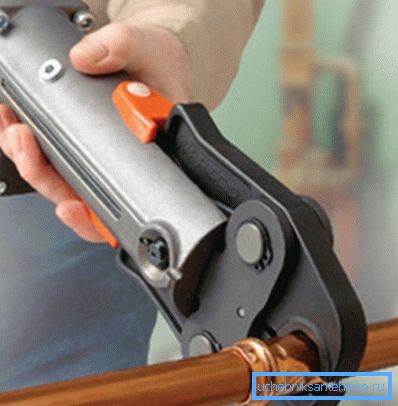

Штапови за штампање благо деформишу метал

Користећи обујмице за црево

У специјалним продавницама можете пронаћи поправне обујмице - металне цилиндре са гуменим уметком, напетост се ствара вијцима. Ове стезаљке се могу користити са инсталацијом цјевовода, а главна ствар није повезивање секција од краја до краја, с њиховом термичком деформацијом што може проузроковати цурење.

С обзиром на природу канализационог система, он пружа прихватљив ниво јачине споја.

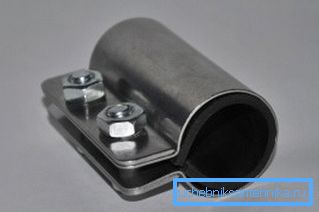

На слици се види справа за поправак

Стезаљке су скоро једини излаз када морате брзо спојити профилну цев, на пример квадратни дио. Заваривање ће потрајати пуно времена, а једноставно нема других начина да се прикаче.

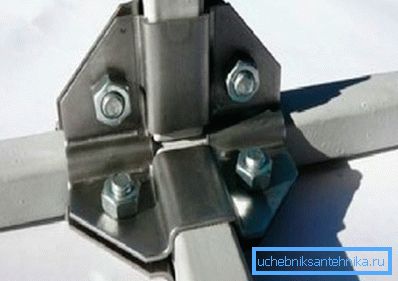

Скупштина се састоји од јарма

Сумирајући

У оквиру једног чланка тешко је размотрити суптилности уређаја свих врста прикључака на цевоводе. Ипак, представљени методи се могу користити за уградњу канализационих система, грејања и водовода. У зависности од усклађености са технологијом, зглобови ће бити запечаћени и трајати више од једне деценије.

Видео у овом чланку показује пример повезивања канализационих цеви различитих пречника.
