Заварена цев 108 - незаобилазни грађевински материјал

Упркос изгледу пластичних цијеви, челична цијев не губи тло. Метални системи водовода, грејања и канализације остају прилично популарни, а челик за цијеви може се користити и као пратећи елементи оквира. На пример, цев 108 на 4 може се добро користити као постоље за оквир лаке конструкције.

Опште информације о електричном заваривачком цјевоводи

Челична цијев више од једне деценије коришћена је не само за постављање водоводних инсталација или грејање, већ и као грађевински материјал. Обим примене заварених цеви је много шири него што се чини на први поглед. У зависности од сврхе, састав челика је другачији, а захтеви за ваљање су различити.

Класификација електричних заварених цеви

У зависности од одредишта, могуће је разликовати такве ваљане групе:

• Класа 1 - користи се у свакодневном животу. Ова група укључује гасовод, који се користи, на примјер, за уградњу система грејања. Чак и не-стручњак ће се носити са инсталацијом, само ће бити потребна детаљна упутства за рад;
• Степен 2 - са повећаном отпорношћу на притисак и температуру. Ова врста изнајмљивања се користи за пумпање уља, као и за воду у главном воду;

• Степен 3 - састав челика је изабран на основу честих промјена температуре и притиска. Обим - прехрамбена индустрија, хемијска индустрија итд.
• Класа 4 - цевовод подложан тврдом механичком напрезању, на пример, када се бушира ​​бунар. Челик треба да има повећану отпорност на хабање;
• 5 класа - овај најам се углавном користи као носачи за рамове. Сходно томе, главни захтев је велика снага и ниска цена;
• Степен 6 - произведен је да задовољи потребе инжењерске индустрије. Главна карактеристика је повећана отпорност на високи притисак, отпорност на абразију.

Регулаторни оквир

Можете изабрати неколико стандарда, геометријске димензије, тежину и толеранције могу се наћи у ГОСТ 10704-91, садржи и основне информације о димензији. На пример, цев 108к4 према ГОСТ 10704 91 не може се производити дужином од 4 м.

У принципу, димензија зависи од пречника:

• више од 426 мм - по правилу, величина је одређена споразумом са клијентом;
• више од 152 мм - минимална дужина је 5 м;
• 70 - 152 мм - 4 м;
• 30 - 70 мм - 3 м;
• мање од 30 мм - 2 м.

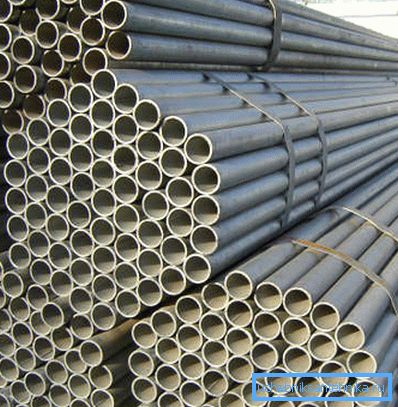

Распон величина је прилично велик: промјер варира од 10 до 1420 мм, а дебљина метала може бити од 1 до 32 мм. Сходно томе, тежина цјевовода је веома различита. На пример, тежина 1 метар цеви 108к4 према стандарду је око 10,26 кг, а са повећањем дебљине метала до 5,0 мм, ова бројка се повећава на 12,70 кг.

Обрати пажњу! Када је обележавање увек означен спољним пречником. Да би се открио унутрашњи пречник, потребно је од овог броја одузети двоструко дебљину зидова.

Осим тога, документ мора узети у обзир и низ техничких услова. Ови подаци су важни у фази контроле квалитета гасовода.

Такве документе можете одабрати као:

• ГОСТ 10705-80 - информације се односе на цевоводе пречника 10-530 мм (ниско легирани и угљенични челик). Документ садржи листу правила за прихватање, тестирање, максимално дозвољену концентрацију нечистоћа итд.
• ГОСТ 10706-76 - састав је приближно исти, али захтеви у овом документу важе за цевоводе пречника 426 - 1620 мм;

• ГОСТ 10707-80 - предвиђа захтеве за хладно обликоване заварене цеви пречника 5-110 мм (угљенични челик);

Што се тиче бешавних топло ваљаних цеви, за њих су главне информације у ГОСТ 8731-74. Одсуство шавова чини цевовод још сигурнијим, иако дебео зид повећава и масу цеви, на пример, тежина цеви од 108к6 већ је 15,09 кг / бар. м

Главне фазе производње

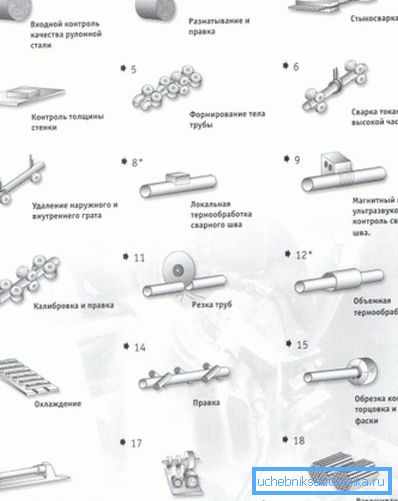

Цео производни процес може се подијелити у неколико фаза:

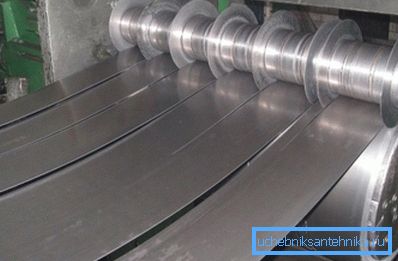

• метална трака константне ширине делује као сировина. Обликован је и заварен тако да се добија континуирани челични трак константне ширине. Обавезно контролишите дебљину челика, зависи од тежине цеви 108к4 и друге величине;

• у следећој фази, трака пролази кроз возач ваљака, који дају траци облик будућег цевовода (до сада се не врши заваривање);
• заваривање се врши;
• грат се уклања;

Обрати пажњу! Лопатица мора бити уклоњена не само споља, већ и изнутра. Ако цевовод функционише у режиму притиска, онда ће се непропустити брушење унутра пореметити проток течности.

• након тога се прати чврстоћа шива, цевовод се исече, а крајеви се чисте од боре. Ако је потребно, врши се површинско обрађивање;
• завршени гасовод се чува.

Када контролишете, морате узети у обзир начин заваривања. Дакле, ако је коришћен шав са већом јачином (ГОСТ 10706), онда се маса треба повећати за 1%.

То јест, ако је тежина цеви 108к5 била 12,70 кг / бар. м, онда када се користи шав са већом чврстоћом, то ће бити 12.827 кг / пог. м. У великим количинама важно је.

Примјери кориштења електричних цјевовода

У индивидуалној конструкцији, обично се користи за уградњу система грејања, водовода. Сви радови се обично раде ручно. Мале димензије могу се користити као елементи цијеви цијеви за свјетлосне структуре, као што су газебос.

Што се тиче великих величина, морате узети у обзир цену. Дакле, цена цеви 108к4 је прилично висока (око 30.000 - 33.000 рубаља / тона), тако да нема смисла користити га, на пример, за канализацију.

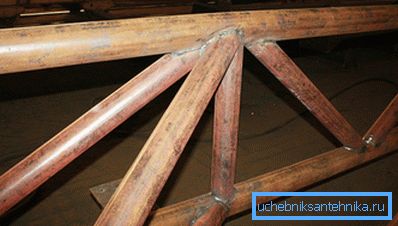

У индустријској конструкцији, предности електрично завареног цјевовода потпуно се манифестују. Велике величине могу се користити и као носачи и за покривање великих размака. У другом случају, морате се прибегавати стварању фарме.

Сама тежина цјевовода неће дозволити блокирање распона једне цеви. На пример, тежина цеви 108к3 5 је 9,02 кг / бар. м., са распоном од 15,0 м само сопствена тежина износи 135,3 кг.

Сумирајући

Електроелектране и бешавне цеви су популарне не само појединачно, већ иу индустријској конструкцији. Мале величине се често користе у свакодневном животу, али већи пречник је погодан и за озбиљније конструкције.

Видео у овом чланку детаљно описује процес производње електрично заварених уздужних цеви.
