Заваривање хдпе цијеви: технологије, опрема и материјали

У овом чланку ћемо причати о томе како и са употребом опреме коју врши заваривање ХДПЕ цијеви. Тема чланка је релевантна, пошто су системи водоснабдевања и канализације, састављени од полиетилена, све више тражени.

И то није изненађујуће, јер је цена полиетиленских структура данас веома атрактивна, чак иу поређењу са трошковима аналога полипропилена. Али пре него што пређемо на опис процеса заваривања, размотримо који су материјали које морамо комбиновати у један систем водоснабдевања.

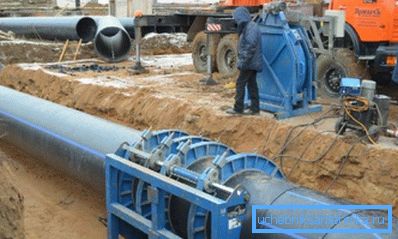

Рад опреме за заваривање на терену

Главне карактеристике коришћених материјала

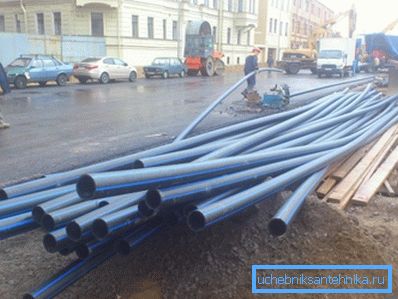

Одсеке цеви за уређај за водоснабдевање

ХДПЕ цијеви су израђени од полиетилена ниског притиска, који осигурава њихову отпорност на механичка оптерећења у комбинацији са еластичности.

Овај тип полиетиленских цеви проналази широку примену у изградњи безводних и притисних цевовода са температуром транспортираног медија не већим од +40 ° Ц. Поред тога, полиетилен са ниским притиском се може користити за дистрибуцију гаса и канализацију, под условом да су цеви хемијски отпорне на транспортоване медије.

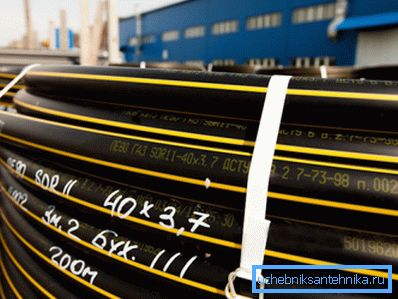

Гас ПНД цев у заљеву

У производњи ХДПЕ цеви се користи полиетилен ПЕ80 и 100. Такви материјали су у складу са захтевима ГОСТ 18599-2001 (уређај за довод воде) и захтевима ГОСТ Р 50838-2009 (изградња гасовода).

За разликовање гасних цеви из воде омогућено је обележавање и бочни појас. За воду - трака је плава, а за плин - жуто.

Важно: Гасне цеви могу бити коришћене за уградњу система гаса и воде. Истовремено, коришћење водоводних цеви за транспорт гаса је неприхватљиво.

Цеви од полиетилена ниске притиске у почетку су намењене за подземну уградњу, али ако је потребно, може се користити за вањску уградњу. Производ се продаје у сегментима од 12 метара и увала од 100 и 200 метара.

Важно: Цев која се добија у калемима, много пре почетка заваривања, треба поставити на равном тлу за исправљање.

Веза се може извршити на два начина:

  • трајно повезивање заваривањем или коришћење електрофузије;
  • одвојива веза помоћу специјалних компресионих фитинга за цеви.

Ако се одвојиви прикључак може користити за инсталацију водовода, онда је у изградњи система за гашење пожара дозвољено само заваривање цеви.

Опрема за спајање са бутом

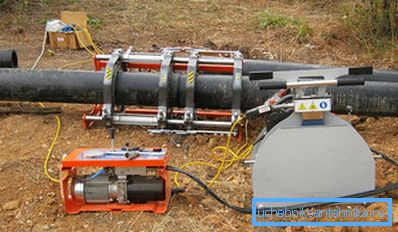

Машина у процесу заваривања

Опрему за заваривање ПНД цијеви за заптивање представљају машине за рад у стационарним или условима на терену. И оне и друге модификације састоје се од рама (кревета), на којем се налазе центрирајуће стезаљке, омогућавајући подужно кретање делова који се лете.

Опрема је опремљена грејним елементом, чији се периметар понавља спољашњи пречник цеви. Поред тога, комплет садржи уређај за поравнање крајева. Ово је механички алат који истовремено поравна оба краја.

Стационарни уређаји су, по правилу, потпуно механизовани и кретање цеви дуж оквира се врши помоћу прикљуцака. Неке мобилне машине указују на потребу за ручним покретима лемљених елемената.

Бутт технологија заваривања

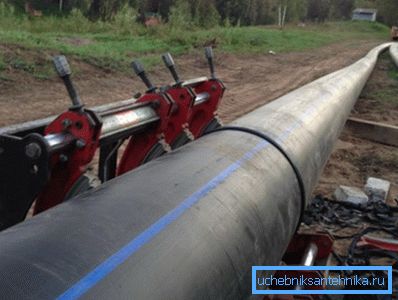

Припремите спој након уклањања спона

Такво заваривање ХДПЕ цијеви с властитим рукама битно је за изградњу система пречника 50 мм и више.

Савет: Као што је већ поменуто, за извођење зглобног зглоба ће вам требати апарат за заваривање, чија цијена је висока. Дакле, такву опрему користе стручњаци, док новинари могу изнајмити високотехнолошки уређај.

Технологија спајања полиетиленских производа од краја до краја је грејање крајњих резова на тачку топљења и до пристајања под притиском. Снага добијеног шава је довољна за дуготрајно функционисање зглоба, али под условом да се овај зглоб употребљава стационарно.

Шема лендирања од краја до краја

Инструкције за заваривање су следеће:

  • Крајеви цеви се одрезују под правим углом и ставе се у машину тако да се један крај налази наспрам другог;
  • Даље, заварени елементи су фиксирани металним хватачима. (два центрирајућа обујмица са обе стране) у положају у којем ће бити причвршћени;
  • Постављена је између крајева уређаја, нивелисање крајева цеви под правим углом;
  • Затим између уграђених крајева уграђени грејач., који загрева периметар полиетиленских цеви до радне температуре;
  • Затим, грејач се уклони, и стаљени крајеви се притискају 2-3 минута под високим притиском;
  • Након што се полимерни материјал охлади, зглоб није само јак, већ иу естетици шава.

Заваривање електрофузијом

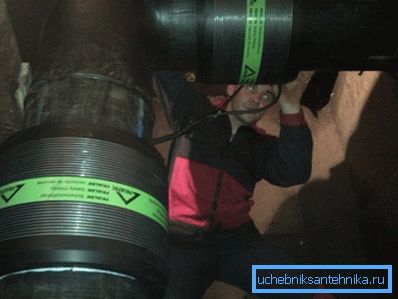

Прикључак великог пречника електрофузије

Овај технолошки процес омогућава сакупљање полиетиленских цеви у једном систему, узимајући у обзир високу чврстоћу прикључка. Упутство за радове заваривања је једноставно и омогућава могућност самог радити, без потребе за услугама професионалних стручњака.

Принцип повезивања две цеви у једну цјелину састоји се од примјене напона на спиралу спојеној у спојницу цијеви. Захваљујући томе, спојница се загрева до жељене температуре и топи се. Како би се талила полимерна спојница, користи се посебан апарат, који испоручује потребни напон у облику елемента.

Међу предностима технологије, потребно је напоменути сљедеће:

  • лакоћа примене заваривања у поређењу са машинским лемљењем;
  • већа отпорност на механичке деформације у поређењу са зглобом;
  • мала стандардна величина и тежина машине која омогућава извођење радова у условима на терену;
  • могућност спајања зглобова са малим интермедијарним размаком.

Технологија електрофузионог заваривања

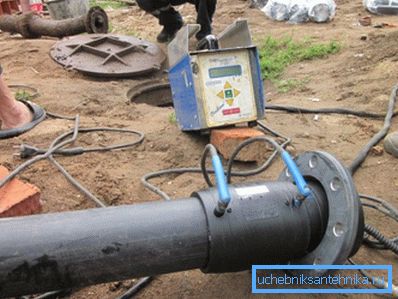

У фото-заваривачкој спојници
  • Полиетиленске цеви се налазе на истом нивоу релативно једни према другима. Ако у сету постоје посебни подесиви водичи, користимо их, ако не, управљамо импровизованим средствима.
  • Пресечите крајеве специјалним секачем, који омогућавају сечење под углом од 90 °.

Важно: Не можете сјечити цијев помоћу ножа или пиле, јер неће бити могуће постићи оптимални квалитет и равност реза.

  • Коришћењем крпе без влакана и одмашћивача на бази алкохола, пажљиво обришите крајеве споља и изнутра.
  • На свакој од цеви измеримо растојање од краја једнаке половини спојнице и обележимо га посебним белим маркером.
  • У целом измереном растојању уклонимо површински слој. У ове сврхе користимо специјални стругач који је укључен у пакет за заваривање.

Важно: У таквим случајевима не смије се вршити такав рад помоћу брусног папира, јер појединачна зрна абразива у полиетилену ће учинити лемљење неосветљене.

  • На мерној ивици, на којој се завршава спојница, инсталирамо посебну стезаљку, која ће накнадно омогућити позиционирање цеви.
  • Очишћени део цеви је размашчен.
  • Инсталирамо спојницу на оба краја и укључимо опрему за заваривање ХДПЕ цијеви. Лемљење траје око 4 минута, а за хладјење пластике потребно је око 10 минута.

Закључак

Као што сте могли да видите, повезивање ХДПЕ цијеви с властитим рукама није толико тешко ако имате одговарајућу опрему. Више корисних информација које су корисне приликом инсталације можете пронаћи тако што ћете гледати видео у овом чланку.
