Заваривање цевовода: материјали и технологије

Који су материјали заварени од цеви? Како изгледа технологија за израду заварених спојева у сваком случају? Како треба заваривати цевовод према ГОСТ-у? У чланку ћемо покушати одговорити на ова питања.

Листа материјала

Прво, сазнајте који цеви вам омогућавају повезивање заваривањем.

• Челик је традиционални материјал, који је некада изгубио своју бившу популарност на позадини ширења полимера. У таквим условима на терену се кува електрично и гасно заваривање.

Нуанце: поцинчане цеви су пожељно повезане нитима. Заваривање прекида заштитни слој цинка у подручју шива.

• Полиетиленске цеви повезују ниско температурно заваривање.

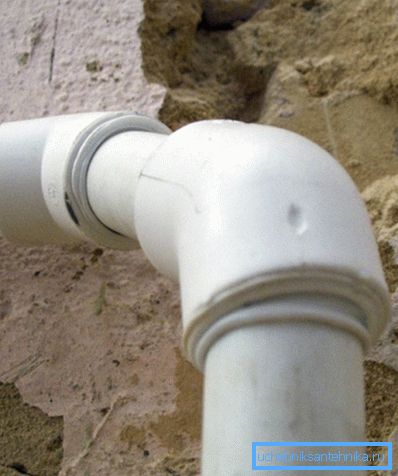

• Цевоводи од полипропилена су такодје заварени, али у овом случају зглобови се израђују не бочним зглобовима, већ су звоно..

У овом реду, упознаћемо се са технологијом заваривања.

Челик

Као што је већ речено, електрична енергија и гас се користе за заваривање.

Гасно заваривање

Машина за заваривање се састоји од два цилиндра (кисеоника и ацетилена), пар црева високог притиска и бакља са паром вентила који регулишу снабдевање гасом.

Размотрите како се врши само заваривање:

1. Цеви са гориоником су повезане са цилиндрима, након чега се отворе њихови вентили. За заптивање везе између цилиндара и црева, постављена је флуоропластична подлошка испод спојне матице.
2. Напојни вентил за ацетилен благо отвара горионик, након чега се упали.
3. Снабдевање кисеоником се регулише како би се добио стални плави пламен с сјајем сјаја у центру. Црвена боја бакље значи непотпуно сагоријевање ацетилена, тамно плавог пламена - вишак кисеоника.
4. Заварене ивице цеви се загревају док се површина не топи; пошто се челик почиње растопити, жица за заваривање се убацује у пламен бакља. Капљице капље се премештају из њега у пољу заваривања, постепено повезујући цеви.

Пажња: радови заваривања се врше у прозирним чашама и густом одјећу ватросталног материјала. Упутство је повезано са чињеницом да приликом загревања и подрезивања ивица често иду ваздушни прсти и металне прскалице.

Када врше заваривање сопственим рукама, саветник новинара за гас ће неминовно имати велики број проблема.

Покушаћемо да опишемо одлуке неких од њих.

• За сечење, жељени део цеви се прво загрева до белог сјаја и почетка таљења површине; онда, када је растојање од млазнице горионика до цеви око 1 цм, снабдевање кисеоником се повећава помоћу вентила. Тај млаз се топи. Иначе, овај посао је погоднији за извођење, а горионик замењује бакљом: поред снажнијег пламеника, омогућава вам да прилагоди ток резног кисеоника помоћу одвојеног вентила.

Корисно: не само да се ацетилен може користити за сечење, већ и више пропана. Релативно ниска температура пламена надокнађује већа снага пламеника.

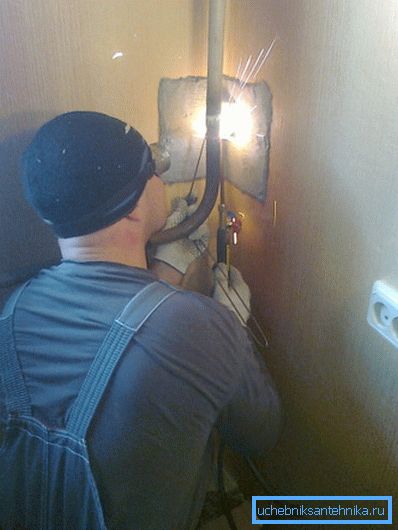

• Фиксни шавови (на примјер, приликом замјене дијелова подизача према зиду) се врши огледало. Истовремено, неопходно је константно прилагођавати своје поступке узимајући у обзир сређеност видљивих кретања.

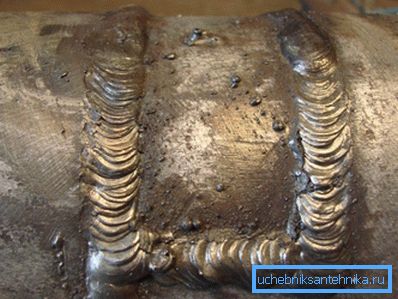

• Алтернативни начин извођења не-савијених шавова је сјечење прозора у цеви. На предњој страни направљен је урез у облику слова У; онда се исецкани језик извлачи. Након што се шава заварава изнутра, језик се савија назад на место и пере.

• Цијеви дебљих зидова (са зидовима дебљине 3-4 милиметара) у принципу не врију са гасом. Метал такве дебљине може само загрејати секач, што, разумијете, је бескорисно за наше потребе.

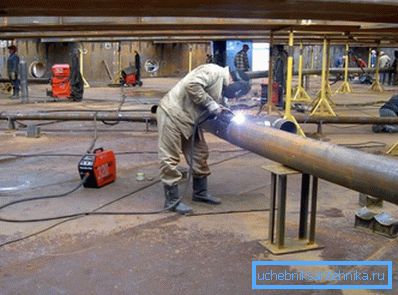

Електрично заваривање

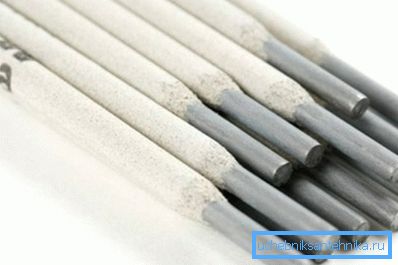

Комплет алата укључује трансформатор за заваривање, пар каблова и држач за електроде. Електрода за заваривање је танка челична шипка превучена диелектричним материјалом, који се на температури електричног лука претвара у растопљену шљаку.

Зашто нам треба електрода?

Постоје два разлога.

1. Дебљина слоја омогућава, када се држач прилази под нагибним углом према цеви, да запали и одржава електрични лук. Без њега, заваривач би морао да држи непрекидно топљење електроде на сталном растојању од 0,5-2 милиметара од шава, што би, видјет, било мало више него досадно.
2. Осим тога, таласасти премаз (шљака) штити челичну талену од контакта са атмосферским кисеоником и комплетним сагоревањем угљеника, што би утицало на механичке особине заваривања.

Процес заваривања крајева цеви захтева извесну вјештину: да се спријечи спаљивање лука, избјегавање лепљења електроде и спаљивање зидова цијеви, теже је него што се чини.

Цијеви дебљим зидовима требају прелиминарно преклапање.

Након што се шара охлади, очисти се од жлијезде и визуелно се прегледа због могућих дефеката.

Сигурност

И гас и струја су потенцијално опасни за здравље и живот заваривача.

Правила о заштити на раду су буквално написана у крви, а трошкови непоштовања могу бити веома високи.

• Када утоварујете цилиндре, уклоните вјенчано прстење и други накит из руку ако их носите. Ненадни пад цилиндра више од једном, а не два, довели су до чињенице да је особа која је ухватила прстен код вентила изгубила прст.
• У просторији у којој се гаса кува треба активно вентилирати. Поред чињенице да када се осликане или поцинчане цијеви загревају, пуно изузетно штетних супстанци се ослобађају, вриједно је запамтити могућност цурења изузетно експлозивног ацетилена.
• Цеви за заваривање се не смеју спојити. Свака веза је потенцијално цурење или одвојка од случајног кретања.

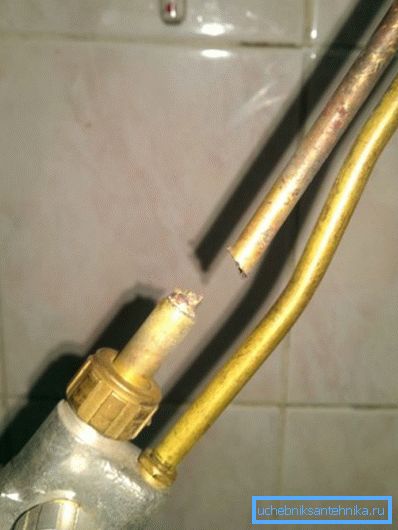

• Млазница горионика захтева периодично чишћење. Ако је запушен испарењима, скалом или металним прскањем, могуће је повратно удисање - експлозија мешавине ацетилен-кисеоник у самом горионику или у цревима.

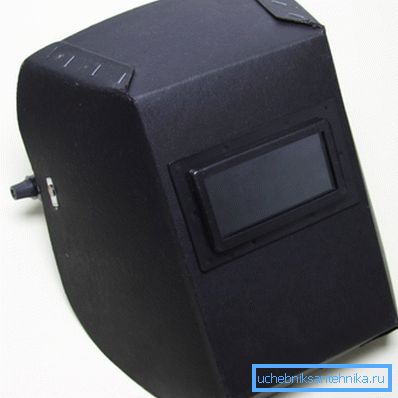

• Маска за заваривање је неопходна чак и за подмазивање, а да не спомињемо шавове заваривања. Кувар вприглиадку - то значи да се осудите на неплодну ноћ са тешким болом у очима. Кожа на лицу такође гори као опекотина: спектар зрачења лука укључује ултраљубичасто светло.

Узгред: ако запалите очи луком за заваривање, оперите их сапуном. Поступак је непријатан и болан; Међутим, бол од опекотина ће уклонити раствор сапуна.

• Потребно је кухати електричним заваривањем само у густим и сувим рукавима. Они ће вас спасити од опекотина с прскањем од метала и жлијезда. Поред тога, кочница вам неће дозволити да држите држач и уземљену цев руком.
• Радови на заваривању треба изводити на сувој диелектричној основи. Ако то није могуће, морају се поставити најмање високе гумене чизме.

Полиетилен

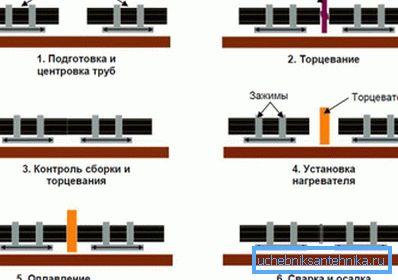

Технологија заваривања цевовода израђена од полиетилена веома се разликује од заваривања на метал.

Укратко - извршавају се следеће операције:

• Ивице безводне цеви или цеви и уградње су строго под правим угловима према уздужној оси и очишћене су од чипса, остатака и прљавштине.
• Затим се притискају на равно грејање (огледало) са не-лепљивим премазом загрејаним на 200 - 220 степени.
• Након што полиетилен почиње да се топи, огледало се уклања, а крајеви се притискају заједно са силом од око 1,5 кгф / цм2. Молекуларна дифузија подразумева даљу судбину шава: талина полиетилена претвара у једну целину, а након хлађења, шав има мало чврстоће од монолитне цеви.

Колико дуго се заједнички загрева и хлади зависи од дебљине зида цеви које се заварују.

Напомена: у случају да читач пропушта јасан образац - време грејања је једнако дебљини зида помноженом са 10 у милиметрима.

За заваривање полиетилена корисно је знати неколико ствари.

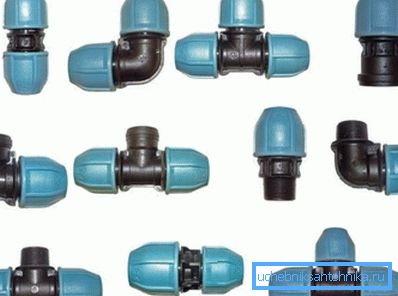

• Када је дебљина зида мања од 4 мм, цеви су спојене компресијом или електрофузијским прикључцима за цеви. Изузетак су ниско одговорни цевоводи ниског притиска (на примјер, систем дацха за водоснабдевање).

• Механички уређаји се користе за центрирање и стезање цијеви, а за цијеви пречника 250 мм или више, они су хидраулични.
• У ветровитом времену, слободни крајеви цеви су обично заглављени. Нацрт може утицати на трајање и квалитет рефлекса заваривања.

Полипропилен

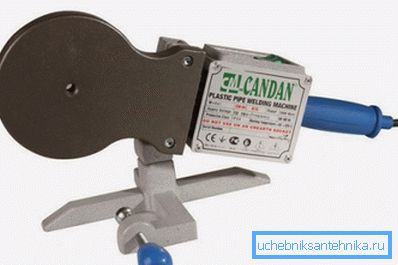

Опрема за заваривање полипропилена је уједно иста нискотемпературна лемилица за лемљење. Не само то: многи уређаји су универзални и омогућавају вам да заварите и полипропилен и полиетилен.

Међутим, начин и технологија заваривања су нешто другачији:

• Грелни елемент за пропилен треба загрејати на 240 - 260 степени.
• Испоручује се са млазницама које омогућавају да се не растварају крајеви, већ спољашња површина цеви и унутрашња површина монтаже.

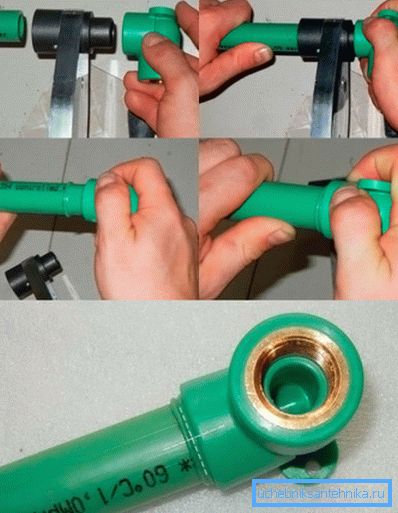

Како се пламенова веза полипропиленске цеви напаја?

1. Цев се убацује у утичницу лемилице; истовремено, на другу страну млазнице ставља се прикључак цевног прикључка.
2. Након што се површине истопиле, делови се комбинују са глатким транслационим кретањем, и неко време се држе.

Време гријања и хлађења се одређује пречником цевовода.

Наравно, постоји низ суптилности.

• Прекидање делова приликом повезивања није дозвољено. Они стварају талас на таложеним површинама, што може довести до депресуризације једињења под притиском.

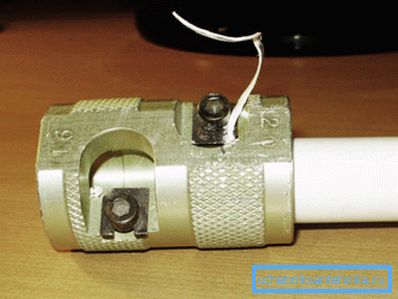

• Цеви за ојачање од алуминијума захтевају претходно скидање. У зависности од локације ојачавајућег слоја, бријач се користи за чишћење спољашње површине цеви, или равног резача који бира слој алуминијумске фолије која се налази у средини зида.

Стандард

Ручно заваривање челичних цјевовода и других конструкција регулише ГОСТ 5264-80. Већина регулаторних докумената је схема шива различитих врста са коментарима и препорукама.

Хајде да истакнемо неколико заједничких тачака.

• Код извођења двостраног шива (ова технологија се нарочито примењује код изградње цевовода великог пречника дизајнираног за значајан радни притисак), пре кувајања са задње стране, корен шива се оштро од шљаке до чистог метала.
• Заварени крајеви цеви могу бити опрани једно од другог за не више од 0,5 мм дебљине зида до 4 мм, 1 мм дебљине 4-10 мм и 10% дебљине зида, али не више од 3 мм са већом дебљином.

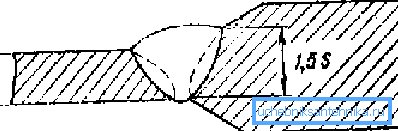

• Када је разлика дебљине зидова прикључених цијеви већа од 1 мм, за зидове танкије цијеви од 1-4 мм, више од 2 за зидове од 4-20 мм и више од 3 за зидове од 20-30 мм, дебљина цијеви се прелиминарно бруши од споља како би се поравнала шав.

Закључак

Надамо се да ће материјал који се нуди читаоцу бити користан. Додатне информације о томе како цевоводи могу бити заварени можете пронаћи на видео снимку у овом чланку. Успехи!
