Заваривање заварених цијеви: технологија и опрема

Овај чланак говори о томе како обавити заваривање заварених цеви. Не претендује се да је потпуна: само покушај аутора да презентира своје знање и практично искуство, додајући га у пртљаг читаоца. Морамо се упознати са неким од нијанси технологије и опреме која се користи за заваривање.

Врсте цеви

Који од популарних материјала који се користе за изградњу цевовода за разне намене, кувани?

• Челик. За њихово повезивање на терену користећи гас (ацетилен) и електрични или заваривање лука цјевовода.

Међутим: напојници водовода, на пример, гдје је боље кухати са гасом са прикључцима на прикључцима. Жица за заваривање испуњава простор између унутрашње површине рукава и спољне површине цеви; захваљујући већој дебљини шива која више може да се одупре корозији.

• Пластика. Да буде прецизан - притисак полиетилена и полипропилена. Много је мање уобичајено (и, према томе, припремљено) егзотично попут полибутена (ПБ) или поливинилфенфора (ПВДФ). Истовремено, заваривање спојева цеви се углавном користи за цевоводе великих пречника; За мале секције користе се спојни спојеви.

Челик

Размотримо обе методе заваривања челичних цевовода.

Гас

Главни алат за гасни заваривач је уређај који се састоји од горионика, цилиндара - ацетилена и кисеоника - и црева високог притиска.

Од заштитне опреме потребне су чаше и одела густог пламена отпорног материјала. За сечење и монтирање делова горионик може бити замењен резачем који се разликује од горионика присуством резне славине (то вам омогућава да креирате уски кисеоник под високим притиском унутар бакље).

Како заварите зглобне цеви?

1. Горионик је подешен на стабилну сијалицу са сјајним сјајним сјајем дуж цијеле дужине. Димљени и тамни, плави, пламен је једнако бескористан: у првом случају, ацетилен не гори потпуно због недостатка оксидационог средства, у другом случају, вишак кисеоника опет доводи до пада температуре.
2. Крајови (пожељно са уклоњеним рамовима) се загревају у малом простору до тренутка када се челик истопи.
3. Жица за заваривање се доводи до раскорака између заварених крајева, а капљице талине од ње се вуку на површину растопљеног краја, стварајући мост између дијелова који треба спојити. Замењивањем зоне за повратак, заваривач обликује равномерни шав преко целог обима.

Како је заваривање фиксних цевних спојева у близини зидова и других структура које не дозвољавају улазак са задње стране?

• Уз помоћ обичног огледала. Инсталирана је тако да је задња страна цеви видљива.

Главни проблем овде је да је тешко да се варалица прилагођава сређености видљивих покрета; способност доласка са дугог искуства. Ако по први пут покушавате да заварите фиксни шав са својим рукама, не покушавајте да радите овај рад уз помоћ огледала.

• Кроз прозор сечен на предњој страни цевовода. Задња страна шава се кува унутра, након чега се фрагмент прозора савија на првобитни положај и пере се.

Како је злогласни рукав заварен? Да, баш као и зглоб. Једина суптилност је висококвалитетно грејање цеви унутар: како би веза била јака, његова површина мора бити топљена.

Елецтриц

Овде су алати трансформатори заваривања, држач електроде и пар жица. Заштитна опрема захтијевају диелектричне рукавице, одијело од густог негорљивог материјала и маску са тамним стаклом (види и чланак Полимер цеви: како одабрати одговарајући материјал за изградњу инжењерских мрежа).

Напомена: електрични лук зрачи у веома широком спектралном опсегу. Суштински део зрачења је ултраљубичаст. Покушавајући да кувате на први поглед, без наочара, коштаће вам неплодно вече због јаких пукотина у спаљени мрежњачи; особа ће такође добити тешке опекотине сличне онима на сунцу.

Суштина методе је стварање константног или прекинутог лука између електроде и делова који се заваравају, који настају услед чињенице да трансформатор ствара значајну потенцијалну разлику. Лук се топи робовима дијелова који се споје; у исто време, метал електроде се пребацује у поље заваривања, формирајући шав.

У ствари, уметност заваривача се углавном своди на способност одржавања лука, спречавајући да се електроде држе делова са ниском струјом за заваривање или да их запале са прецијењеним.

Електроде за заваривање су опремљене премазом од непреводног материјала.

Његова функција је двострука:

• Премаз служи као диелектрик који вам омогућава да запалите лук пражњења. У супротном, заваривач би морао да држи жарну електроду на сталној удаљености од шавова, што је, по свему судећи, нереално.
• Поред тога, када се спали, ствара се шљака на површини завара, чиме се штити стани метал од прекомерне хемијске активности атмосферског кисеоника. Горење из угљеника у металном кључању, на примјер, прилично је способно да шив буде претеран дуктилни. Након хлађења, шљака, која има ниску механичку чврстоћу, лако се уклања са површине чекићем, набира или очисти помоћу машине за брушење.

Сигурност

Које основне мере сигурности треба поштовати приликом обављања заваривачких радова са гасним и електричним заваривањем?

• Држите врх горионика или пламеника чистим. Затварање са металним прскањем може довести до преокрета са експлозијом мешавине гаса у цревима.

• Обезбедити чврстоћу прикључака на прикључцима. Пропуштање и паљење ацетилена (или пропана, који се користи за сечење метала) може оштетити оба црева, која у затвореној просторији доводе до брзог сакупљања експлозивне смеше.
• За праћење одсуства цурења на дизалицама цилиндара током рада и складиштења. Који је разлог за ово упутство - мислим да не можете објаснити.
• Избегавајте радити у подмазаној одећи, а нарочито у нафтаним рукавицама. За паљење горива и мазива чак ни потребан пламен: довољан контакт са чистим кисеоником.
• Када померате цилиндре, користите носила или колица. Цилиндар пада за вентил, вероватно ће га претворити у неконтролисани ракетни пројектил, који тежи нешто мање од центара.

• Током рада на утовару цилиндара вриједи уклонити било који накит, прије свега - вјенчано прстење. Потражња може изгледати комично, међутим, она је претрпела искуство многих заваривача који су изгубили прсте због прстена закаченог на вентил.
• Сви радови са електричним заваривањем се изводе на сувом поду. На металној бази мора се користити гумене подлоге.
• Водоинсталације пре заваривања не искључују само, већ и одбацују. Кварљива вода може изазвати озбиљне опеклине, као и електрични удар када ударите на кутију и држач.

Пластика

Како је заваривање полиетиленских цеви и производа од полипропилена? Ох, са радом на челику, то нема везе. Суштина методе је у таложењу спојених крајева и њихове комбинације са малим спона.

Даљи рад ће се обавити молекуларном дифузијом - једноставно не морате додиривати зглоб на неко време.

А шта је са спојним везама? Принцип је сличан; једина разлика је у томе што нису заварени крајеви цијеви који се споје, већ предпластена спољна површина цијеви и унутрашња - спојнице.

Када се користи заварено заваривање и када се користе спојнице?

То је једноставно: како би се пластична цијев поклопила, његов пречник треба бити једнак или већи од 50 мм, а дебљина зида треба бити најмање 4 мм.

Опрема

Најједноставнији апарат за заваривање полиетиленских цеви је тзв. Огледало, грејни елемент у облику равне палачинке. У овом капацитету се често користе универзалне лемилице за лемљење, које омогућавају израду спојева спојева: њихов равно грејање се испоручује са млазницама за цијеви и прикључке различитих пречника.

Важно: пошто таква опрема не обезбеђује прецизно центрирање, заваривање полиетиленских цеви на ручним лемљењима је дозвољено само за цевоводе под ниским притиском (цјевоводи за летње водове, самонавојне канализације малих промјера).

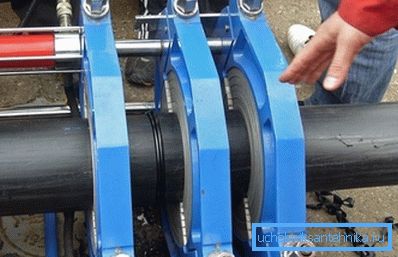

Озбиљни апарати за заваривање омогућавају механичко центрирање и стезање цеви. Са пречником цевовода од 250 милиметара, хидраулика мора доћи до спашавања: пошто су пречник и дебљина зида довољно велики, како би се обезбедило прецизно поравнање и стезање без ње, врло је проблематично.

Технологија

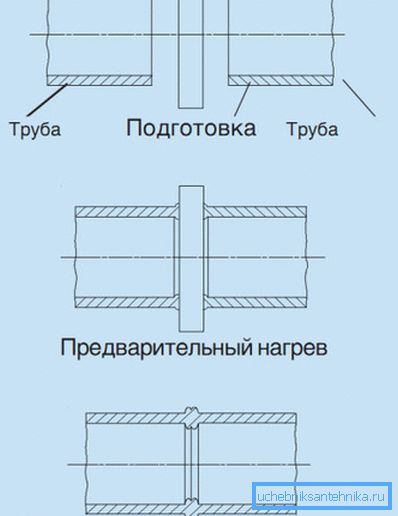

Која је технологија заваривања полиетиленских цеви са великим пречником цеви пречника преко 150-200 мм?

• Цеви су монтиране у прстима и центриране.
• Њихови крајеви су обрађени механичким фасером.
• Провера поравнања и величине празнине.
• Грејни елемент загрева крајеве, након чега се уклања из зоне загревања.
• Цеви су спојене под притиском. Сила стезања је око 1,5 кгф / цм2.
• Након хлађења, уклања се талина (екструдирана на шаву); интерфејс је тло.

Температура грејног елемента и време грејања одређује дебљина зида заварених цеви. Ево брзине заваривања спојева цијеви од полиетилена за читав распон вриједности дебљине.

Наравно, постоји велики број суптилности овде.

• Подлога на којој се врши заваривање мора бити крута и спречити помицање када се шив солидида. Дрвени штитови су на дрвеној основи.
• Максимална аксијална запремина не сме бити већа од 1/10 дебљине зида.
• У ветровитом времену, задње стране цеви су утишане како би се избјегли увлачи који могу довести до неједнаког загријавања шива.
• Пре фиксирања, крајеви цеви треба обрисати крпа без влакана.
• Означавање повезаних дијелова цевовода када су фиксиране у шасији морају бити у једној линији и гледати у горњу хемисферу.

Шта изгледа заваривање ХДПЕ цеви када користите ручне алате?

Принцип је исти:

1. Крајеви повезаних цеви завршавају стриктно под правим углом према уздужној оси.
2. Истовремено су и стриктно под правим углом притиснути на огледало загрејано на 220 ° Ц у трајању од 20-30 секунди.
3. Тада се крајеви силе притискају једни на друге и држе се у овом положају 40-60 секунди.
4. Отвор се уклања након потпуног хлађења помоћу оштрог ножа.

Цене

Колико кошта за заваривање ПНД цјевовода користећи индустријску опрему?

Цијена предвидљиво зависи од пречника цјевовода. Нудимо цитат једне од московских компанија.

Закључак

Као што је већ поменуто, материјал који се нуди читаоцу не тврди да покрива све могуће технологије и решења. Ово је само покушај аутора да подели своје скромно искуство и знање (прочитајте и чланак Винипласт тубе - карактеристике и опсег).

Као и обично, додатне информације могу се наћи у прилогу овог чланка. Успехи!
