Дизајн грејања и вентилације - економично грејање и

Микроклима у било којој просторији је одређени оптимални скуп параметара у којима се особа осећа удобно и може радити продуктивно. На то углавном утичу параметри као што су: влажност, температура ваздуха, састав ваздуха. А испуњење главног дијела задатка одржавања стабилности микроклиме лежи на вентилационим и грејним системима, тако да проблем дизајна треба посветити посебну пажњу.

Да ли је смисла комбиновати системе грејања и вентилације?

Већина људи у нашој земљи су навикнути на традиционално загревање воде, а питање комбиновања вентилације и грејања се чак не сматра озбиљним, али узалудно. На крају крајева, дизајн вентилационог система и грејања у цјелини ће омогућити максимално кориштење способности ваздушних канала, а они неће остати у стању мировања у хладној сезони.

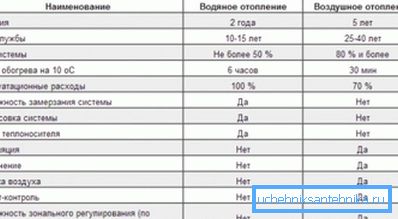

Поред тога, систем за грејање ваздуха има неколико предности у односу на традиционални, где се вода користи као носач топлоте.

Употреба ваздуха као хладњака омогућава вам:

• продужити век трајања система (трајност система за грејање зрака достиже 40 година);
• смањити вријеме загревања простора;

Обрати пажњу! У случају система за воду, морате чекати док се радијатор не ослаби довољно топлине, потребно је сатима. Систем ваздуха испоручује собу пред-загрејаним ваздухом, само треба да сачекаш да се меша са хладним ваздухом. Потребно је само 20-30 минута.

Опште одредбе о пројектовању система вентилације и климатизације

Без обзира на дизајн грејања, вентилације и климатизације малог дворца или зграде високог степена, резултат обављеног посла треба бити 2 документа:

• текстуални део - у објашњењима дизајнер указује на општа техничка решења усвојена у пројекту. Конкретно, израчунавање оправдава усвојени дио ваздушних канала, снагу система за климатизацију и системе грејања. Ако се систем инсталира на индустријском предузећу, онда је потребно навести начине заштите ваздушних канала од агресивних медија;
• графички део - цртежи треба да садрже шему грејања, климатизације и вентилационих мрежа. У случају комбинације вентилације и загревања ваздуха, рад је мало поједностављен.

Што се тиче цртежа, треба напоменути да их треба извести у строгој сагласности са ГОСТ 21.602-79. Једноставна скица ручно на графику је неприхватљива.

Обрати пажњу! Ако дизајнирате вентилацију и загријавање мале куће сопственим рукама, онда, наравно, можете учинити без ГОСТ-а, пре свега, запослени разумију све. У другим случајевима, строго поштовање стандарда је обавезно.

Правила за цртање цртежа

Цртеж мора садржати не само шематско представљање самог пројектованог система, већ и план куће, иначе неће бити могуће процијенити да ли је канал правилно положен, на примјер.

Што се тиче дизајнирања система за вишекатне зграде, генерално је неопходно:

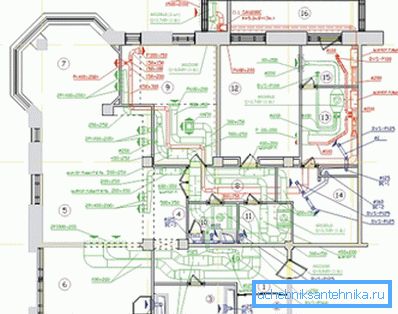

• да црта А1 плочу тлоцрт зграде;
• нумерисане просторе, са нумерисање према захтевима ГОСТ 21.602-2003, која је усвојена да замени други совјетску нормативни документ ГОСТ 21.602-79. Што се тиче нумерације простор, број би требало да буде постављен у кругу, нумерација је са леве стране на слици, први број се користи да означи подне бројеве, а све остало - то је заправо број просторија;
• онда је, на истом плану, императив димензионирања затворених структура безуспешно, то је основа за накнадну прорачуну топлотних губитака;
• ако се користи грејање воде, онда ће бити изабрано место за лоцирање чвора, на сваком спрату ће бити назначени изглед цеви и локације радијатора;

Обрати пажњу! ГОСТ на радним цртежима грејања и вентилације даје јасну листу допуштених симбола. Креативност у овој ствари је неприхватљива, а доле ће бити ријечи о примјерима неке нотације.

• исто важи и за приказ на плочама ваздушних канала и клима уређаја.

Прихваћене конвенције у цртежима

У принципу, дизајн вентилационог система почиње са чињеницом да подови указују на њихову позицију дизајна. После тога, неопходно је у свим просторијама где се обезбеђује вентилација.

На овим сечама, потребно је приказати позицију дизајна вентилационих мрежа (приказана је висина њиховог постављања и димензије), поред тога потребно је приказати:

• вентилациони канали и мине (приказане у тачкама);
• означите уста вентилационог вратила и средину прозора;

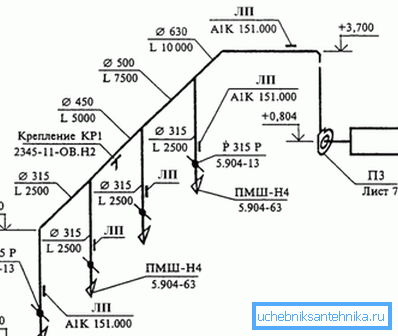

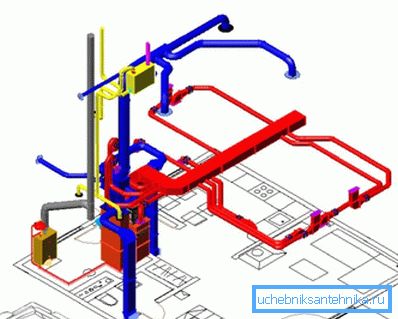

• Израђени резови и подни планови зграде служе као основа за цртање аксонометријске пројекције вентилационог система.

Обрати пажњу! Исто упутство се односи и на дизајн система за грејање ваздуха, у комбинацији са вентилационим системом у просторијама.

При креирању цртежа примјењују се сљедећа правила:

• било који елемент система за вентилацију и грејање мора бити означен и причвршћен на његов серијски број (унутар исте марке). На примјер, систем усисавања са природном циркулацијом означен је као ПЕ, са присилном - П, ваздушна завеса на цртежу је означена словом У, а јединице за гријање могу бити идентификоване словом А.

ГОСТ дизајн цртежа грејање и вентилација није ограничен на само један документ из 2003. године.

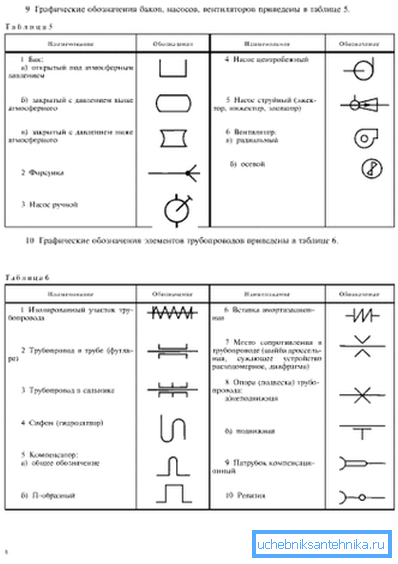

Означавање неких елемената система вентилације и грејања дати су у засебним стандардима:

• код обележавања канала и фитинга на листу, треба пратити препоруке ГОСТ 21.206-93;
• ГОСТ 21.205-93 треба користити када је неопходно да се на цртању прикаже такав елемент као изолација цевовода, амортизација, подршка и други специфични елементи. Исти стандард се користи за означавање правца протока ваздуха, резервоара, прикључака цеви итд.

• ГОСТ 21.112-93 посвећени симболима лифта и транспортне опреме.

Обрати пажњу! Код приказа симбола ове врсте на цртежу, потребно је узети у обзир скалу.

Општи водич за дизајн

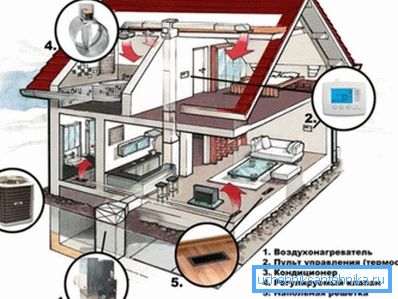

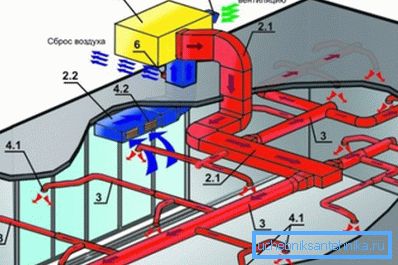

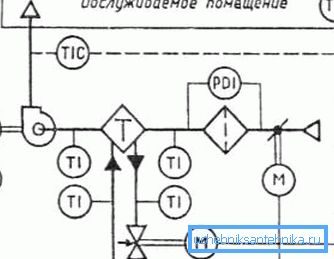

Систем вентилације у комбинацији са системом грејања функционише у складу са следећим принципом:

• топли ваздух се испоручује кроз доводни канал у просторије куће;
• кроз издувну цев ваздух се узима из простора, свеж ваздух се помеша са улице, а мешавина ваздуха се враћа назад у грејно постројење;
• након што се овај процес понови.

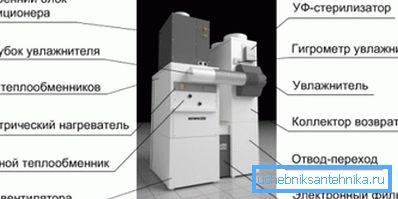

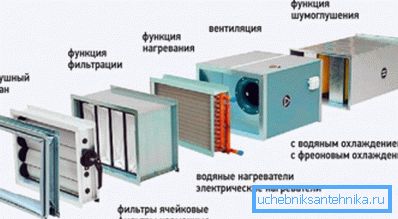

Обрати пажњу! Такви системи нужно су опремљени системом филтера, често постоји функција додатне влаге. Циркулациони ваздух треба додатно чишћење, јер није потпуно замењен свежим.

У приватној конструкцији у сваком случају, дизајн грејања, вентилације и климатизације појединачно, али можете формулисати неколико универзалних правила:

• Канал доводног ваздуха је погодно постављен између пода. Нарочито ова опција је погодна за технику изградње рама, цеви неће заузимати један центиметар слободног простора у соби. Са овим положајем на 2. спрату ће се топле ваздух изливати са нивоа пода, а 1. - од плафона;

Обрати пажњу! Треба имати на уму да ће топли ваздух излази из мрежа за снабдевање, па је непожељно поставити их директно изнад софа, фотеље итд. Истовремено, непожељно је ставити их преко завеса - мало је вероватно да ће неко бити задовољан гледањем константно завијање завеса.

• ако су армирани бетонски подови, боље је ставити ваздушне канале у углове зидова. Затим се лако маскирају користећи вишеслојни плафон.

Постоји неколико карактеристика везаних за постављање одводног канала.

Дакле, одговарајући дизајн система грејања и вентилације захтева:

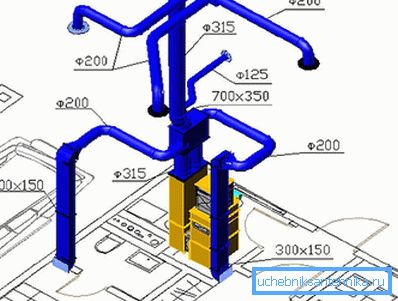

• ваздух је ушао у издувну цев на доњем спрату - на нивоу пода. Чињеница је да загрејани ваздух улази у просторије одозго, стога његова ограда у близини пода доприноси равномерном загревању простора;

• на другом и на другом спрату, ограду треба направити близу плафона - топла ваздух се у овој зони подиже и акумулира, што није важно за особу;
• на том каналу је логично поставити дампер за регулисање протока ваздуха, а то ће зими помоћи уштедама на рачунима за електричну енергију;
• Посебну пажњу треба обратити на звучну изолацију ваздушних канала у подручјима која се налазе уз грејну инсталацију. Можда је смисла користити флексибилне канале за ваздух у овим подручјима или користити спољашњу изолацију буке;
• у лето, грејање неће радити, тако да вентилација издувних гасова мора имати кровни отвор, у топлој сезони, кроз њега се уклања загађен ваздух;
• мешање свежег ваздуха са улице може се вршити кроз зидне вентиле.

Одвојено, потребно је споменути извор топлоте. Наравно, можете користити инсталацију, радећи на струју, али такви системи се тешко могу назвати економичним, а за зависности од електричне енергије од куће није најбоља опција.

Због тога се често користе инсталације у којима је грејни елемент прикључен на конвенционални котао за грејање (није важно електрични или котао на чврсто гориво). Трошкови рада таквих система су око 20-30% нижи у односу на конвенционално загревање воде.

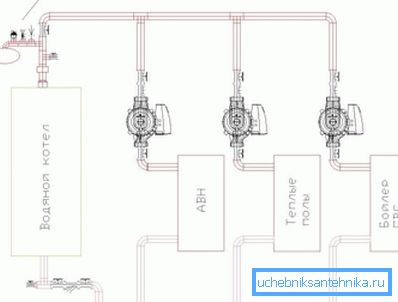

Обрати пажњу! Поред тога, котао се може користити истовремено за довод топле воде и, на примјер, "топли подови".

Једноставан прорачун система за грејање ваздуха у комбинацији са вентилацијом свежег ваздуха

Овдје, наравно, много зависи од начина на који се организује циркулација ваздуха. Ако се, на примјер, користи само дјеломично рециклирање, онда ће то мало уштедети на струју, јер гријач не мора трошити енергију при загревању зрака на температури која је једнака оној споља.

Са друге стране, опција парцијалне рециклаже није увек прихватљива искључиво из хигијенске тачке гледишта, јер ће део загађеног ваздуха и даље остати у просторији. Али нулта рециклажа, нарочито у хладној сезони, ће много коштати власнике, али ће зрак бити гарантован.

Израчунавање загревања ваздуха у комбинацији са вентилацијом врши се на претпоставци да собна температура мора бити одржавана. Прилив не би требало да пати од тога, то јест, фреквенца замене ваздуха у просторији такође треба бити константна вриједност.

Као узорак дата је врло поједностављена верзија прорачуна, али је погодна, на пример, за приватну изградњу.

Цијели прорачун може се подијелити на три једноставна корака:

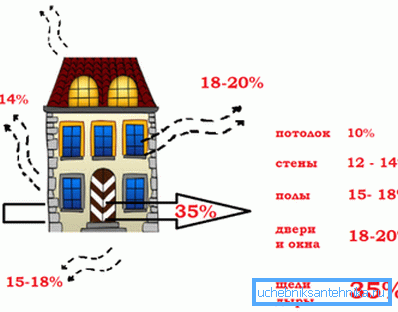

1. Потребно је утврдити губитак топлоте у просторији. Да би се поједноставила израчунавање, препоручљиво је да користите онлине калкулатор, што ће омогућити да узмете у обзир суптилности попут типа прозора са двоструким застаком инсталираним у стану, климатској зони итд. Када ручно израчунате, многи почетници имају тешкоће с овим;

Обрати пажњу! Тачност ове ставке зависиће од способности гријача да одржи жељену температуру у стану. Ако је, на пример, резултат потцењен, онда се грејач једноставно не бори и можете заборавити на удобност.

1. Затим морате подесити температуру која се одржава у просторији и температури излаза (на излазу гријача) и одредите проток ваздуха под наведеним условима. Обрачун се врши према формули

Г = Кн / [с • (тг-тв)],

у овој формули се користи следећа ознака:

• Кп - губитак топлоте, израчунат у претходној фази, В;
• ц је топлотни капацитет ваздуха, Ј / (кг • К), референтна вредност је 1005;
• тг и тв - температура грејача и температура у просторији, Ц.

1. Утврђена потрошњом топлоте, која ће морати потрошити на загревање овог ваздуха, користи се формула

Кн = Г • ц • (Тв-тн),

где је тн температура вањског зрака ,?

Пример израчуна

Као пример, хајде да извршимо једноставно прорачунавање у коме је задатак извршити прорачун загревања и вентилације, под условом да раде заједно.

Прихваћени су следећи почетни подаци:

• у просторији су инсталирани двоструки застакљени прозори, а површина за застакљивање у проценту износи 20% површине зида;
• усвојена спољна температура -30 ° Ц;
• у соби постоји само један зид;
• просторија - 20 м2;
• кућа би требала константно одржавати температуру на +20 ° Ц, температуру довода +50 ° Ц;

Обрачун се врши према препорученом начину:

• губитак топлоте за такав случај је 2,26 кВ;
• проток ваздуха за такав случај треба да буде Г = 2260 / (1005 (50-20)) = 0,075 кг / с;
• топлота за грејање ће требати Кн = 0,075 • 1005 • (20 - (- 30)) = 3769 В = 3,77 кВ. Већ на основу ових података, можете изабрати уређај за гријање у складу са карактеристикама пасоша.

Сумирајући

Дизајнирање система вентилације само на први поглед може изгледати једноставно - поставити пар цеви и довести их до крова. У ствари, све је много компликованије, ау случају када се вентилација комбинује са загревањем ваздуха, сложеност задатка се само повећава, јер морате осигурати не само уклањање прљавог ваздуха, већ и постизање стабилне температуре у собама.

Видео у овом чланку је теоретски, у којем стручњаци дају одговоре на више општих питања.
