Дизајнирање издувне вентилације: основна правила и препоруке

Ефикасна вентилација је неопходна за сваку зграду, било да је то индустријски комплекс, викендица или стан у високоградњи. Прелиминарно израђивање пројекта ће вам омогућити да избегнете инжињерске грешке у процесу извођења инсталацијских радова, како бисте их обавили економичније и ефикасније. У овом чланку разматрамо главне принципе дизајна вентилационих система.

Опште одредбе

Зашто је зграда уопште вентилисана? Да се ​​бавимо овом темом детаљније, како бисмо у потпуности искусили значај пуноправног вентилационог система:

Сврха

1. Замена ваздушних маса. Ако то није учињено, онда се у затвореној просторији акумулирају:

• угљен-диоксид, који је производ људског дисања;
• угљен моноксид који долази из уређаја за гријање и пећи и представља највећу претњу за здравље становника; (Погледајте и чланак Гофра за вентилацију: карактеристике.)

• непријатни мириси који најчешће долазе из тоалета и прате процес кувања;
• прашину, патогене и могућа излучивања унутрашњих предмета.

Ваздух са таквом композицијом је непријатан и чак опасан за људску потрошњу, што може довести до појаве многих болести.

1. Елиминација влаге. Право и ефикасно сушење зидова, пода, плафона и комада намештаја помаже у спречавању појављивања гљивица, плесни и развоја гнитавих процеса.

Савјет: поред постављања система за вентилацију у мјестима формирања плесни, препоручује се примјена посебних антисептичких средстава. Ово ће значајно повећати ефикасност проблема.

Врсте

Постоје две главне опције за имплементацију вентилације у приватној кући или стану:

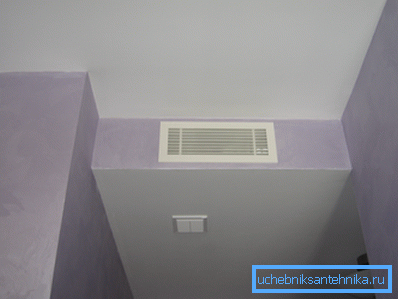

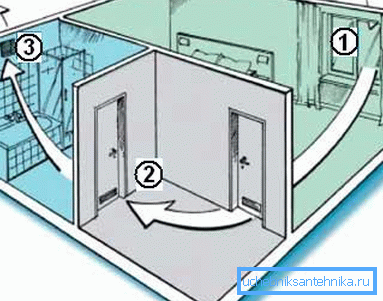

Код малих станова, обично је довољан природни систем, чије су хаубе смештене у купатилу и, наравно, у кухињи. Али за пространу приватну кућу са више од једног спрата потребна вам је комплекснија организација вентилације са идејним дизајном. (Погледајте и чланак Вентилација крова: карактеристике.)

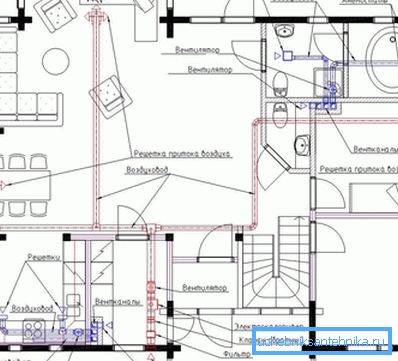

Израда пројекта

Можете дизајнирати сами или дозволити стручњацима то учинити. У сваком случају, вреди се упознати са основним принципима таквог задатка.

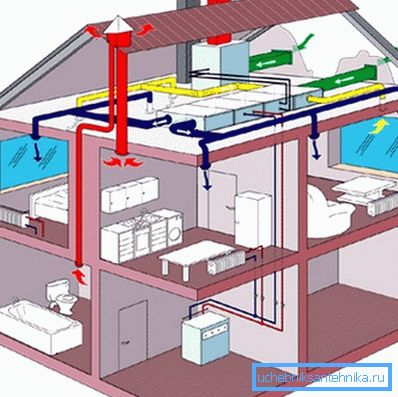

Савет: препоручује се изведба дизајна вентилационог система пре него што почне изградња куће. Ово ће вам омогућити да постигнете већу ефикасност и поставите вентилационе канале у дизајн просторија, које ће изгледати више естетски угодно него што их маскирате у већ изграђеној згради.

Технички задатак

Дизајнирање издувне вентилације почиње са израдом техничких спецификација, што треба узети у обзир:

• број свих соба;
• површина сваке собе;
• архитектура целе зграде;
• функције које обавља свака соба;
• број и локација свих додатних предмета који значајно утичу на кретање ваздушних маса: купатила, клима уређаји, пећи, камини и друге сличне инжењерске структуре.

Израда калкулација

Сада погледајте како израчунати издувну вентилацију. Да бисмо то урадили, морамо пронаћи прихватљиву снагу система, мерену бројем кубних метара ваздуха на сат који је прошао кроз то, за сваку собу појединачно и зграду у цјелини.

Овај индикатор зависи од следећих два параметра:

1. Стопа размене ваздуха једне просторије. Ова вредност нема димензију и одређује интензитет замене ваздушних маса у зависности од функционалне сврхе просторије. На пример, за стамбене површине је једнако 1, али не мање од 30 м.³/ х по особи, а за загађене тоалете и кухиње - 1,5, али не мање од 60 м³/ х Према томе, израчунавање издувне вентилације врши се према формули:

Л = н? В, где

Л је потребан индекс снаге, н је нормализована брзина размене ваздуха, В је запремина простора.

На пример, узмите дневну собу површине од 6 до 4 м и висину плафона од 2,5 м: 1? 60 = 60 м³/ х

1. Максималан број људи у исто време. Дизајн вентилације зависи и од тога колико се људи може сакупљати у соби, а инструкција за проналажење таквог односа је следећа:

Л = Н? Л_Н, где

Л је потребан индекс снаге, Н је највећи број људи који се истовремено могу налазити у просторији, Л_Н - нормализована потрошња ваздуха од стране једне особе у зависности од функционалности собе. Према СНиП-у, последњи параметар може да узме следеће вредности:

То јест, ако узмете вентилирану дневну собу у кући у којој живи 3 особе, добијамо: 3? 30 = 90 м³/ х Пошто ова вредност прелази, што смо изведли у претходном примјеру, користећи брзину размјене ваздуха, узимамо је као основу за даље прорачунавање.

После свих потребних прорачуна, обично се испоставља да:

1. За станове вишеспратних зграда потребна је вентилација капацитета од 100 до 500 м.³/ х

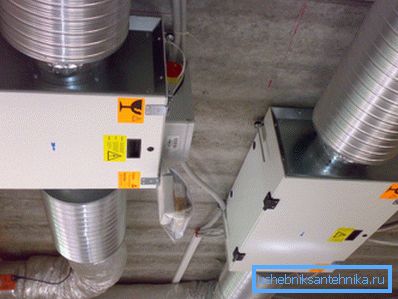

1. За приватне куће - од 1000 до 2500 м³/ х

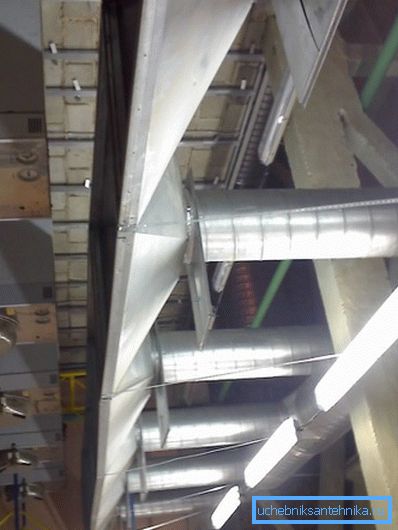

1. За индустријске зграде - од 1000 до 15000 м³/ х Израчунавање издувне вентилације индустријских просторија је најкомплексније и пространо.

Карактеристике дизајна вентилације за собе са површином више од 1000 м²

Што је сложенији пројекат и што већи број чворова укључује, то је већа његова цена. Ово треба узети у обзир приликом наручивања од стручњака.

Такође морате водити рачуна о присуству таквих елемената као што су:

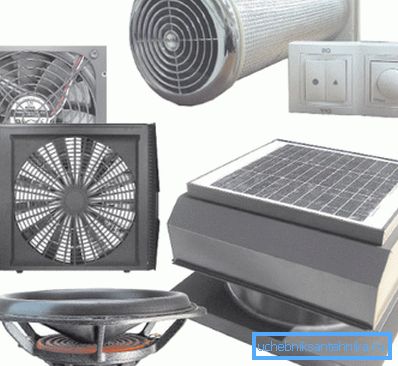

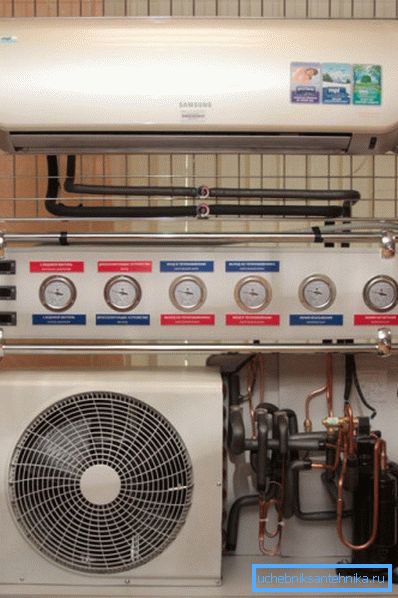

1. Вентилацијска комора. Ово је специјално обезбеђена одвојена просторија, у којој се налази сва опрема неопходна за примену ефикасне присилне вентилације. Температура у њој треба бити приближно на истом нивоу током целе године.

1. Висококвалитетна изолација. Ако током дана звукови који долазе из система за вентилацију изгледају прихватљивим за вас, а онда ноћу, када тишина крене наоколо, могу изазвати огромне неугодности.

1. Када користите бојлер као грејни елемент, потребно је да направите водовод и водите рачуна о хидроизолацији простора.

Закључак

Размотрили смо како израчунати издувну вентилацију, као и карактеристике његовог дизајна. Његов капацитет се мери у броју допуштених кубних метара ваздуха на сат, на шта утиче функционална сврха просторије и максимални број људи у соби у исто време.

Неке прорачуне се могу урадити независно, али за зграде са великим површинама боље је да се ангажују помоћ професионалаца, јер грешке које су настале неискуством могу коштати као резултат много скупље од плаћања за свој рад.

Видео у овом чланку упознаће вас са додатном количином материјала који су директно повезани са наведеном темом. Идејно решење ће вам помоћи да креирате ефикаснију вентилацију.
