Флексибилни ваздушни канали за вентилацију: карактеристике

25-01-2018
Вентилација

У овом чланку ћемо говорити о томе који су флексибилни ваздушни канали за вентилацију, како и од чега су направљени и које су карактеристике њихове употребе. Тема чланка је од великог интересовања, пошто се, поред рада у индустријским системима, користе и флексибилни вентилациони канали приликом уградње екстракта домаћинства у кухиње.

Упркос чињеници да се продаје широк спектар крутих округлих и правоугаоних канала, потреба за употребом флексибилних цеви не постаје мање релевантна. Разлог за популарност је што се хард канал на неким неугодним деловима површине не може инсталирати.

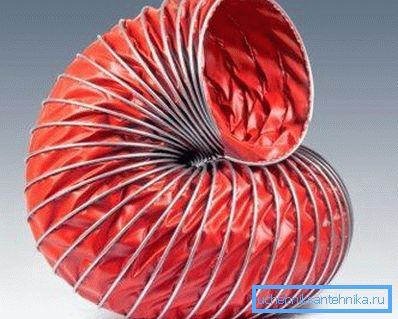

Флексибилна полимерска цијев за индустријске издувне гасове

Опет, на неким површинама са великим бројем штрцајућих секција, постављање круте конструкције са великим бројем зглобова је једноставно непрофитабилно. Коришћење вишеструких славина може заменити куповину флексибилне цијеви, за коју се карактерише висок степен чврстоће и поузданост рада.

Главне варијанте

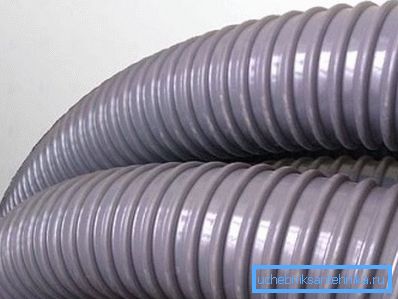

Флексибилни полипропиленски ваздушни канали за вентилацију у купатилима

Тренутно се производе флексибилни метални и пластични ваздушни канали за вентилацију. Обе категорије производа се користе у изградњи домаћих система за издувну вентилацију. Размотрите карактеристике уређаја ових врста детаљније.

Пластични канали су израђени од следећих врста полимерних материјала:

  • Поливинилклорид (ПВЦ) са ојачањем челичне спирале користи се за производњу канала са релативно глатком унутрашњом површином.

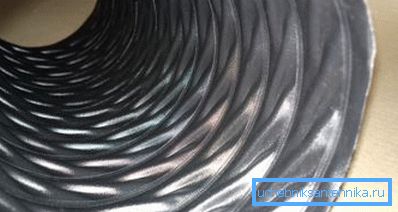

На слици - унутрашња површина ПВЦ производа

Флексибилни ПВЦ канали се производе екструзијом на потпуно аутоматизованој опреми, па је цијена готовог производа релативно низак.

ПВЦ канали нису отпорни на хабање, али истовремено су потпуно провидни и зато су најбољи избор за поклопце уређаја у дрвној индустрији. Пречник ПВЦ производа ограничен је на величину од 16-200 мм.

Важно: Значајни недостатак ваздушних канала од поливинил хлорида је ниска отпорност на ниске температуре, тако да се не могу користити у усисним системима у комбинацији са грејањем. Штавише, такви производи, када температура пада испод + 5 ° Ц, изгуби своју бившу флексибилност и постају крхка.

  • Виниуретан са ојачањем челичне спирале користи се за производњу ваздушних канала по принципу заваривања полимерне траке заједно са металном спиралом.

Предност таквих канала је висока отпорност на механичке деформације и изузетно низак степен буке. Овај тип вентилационог канала је најфлексибилнији. На пример, производ се може повезати у чвор без угрожавања његовог интегритета.

Због високе чврстоће и разноликости величина, ови флексибилни ваздушни канали могу се користити и за изградњу вентилације и за прикључење клима уређаја.

  • Ваздушни канали од полиолефина или полиуретана (ПУ) са челичном спирално ојачавањем показују просјечну чврстоћу. Производи се могу користити у уређају домаћих екстракта. Значајан недостатак таквих производа је ниска аеродинамичност ребарене унутрашње површине.

Важно: Због недостатка глаткости унутрашњих зидова, ваздушни канали направљени коришћењем ових материјала чешће су блокирани него што су њихови колеге са глатком унутрашњом површином.

Метални производи су приказани у следећим категоријама:

  • Челични ваздушни канали за вентилацију израђени су од челичног лима, посечени у траке. Трака је обликована у спиралу, након чега се цев из једног дела произведе из гредице.

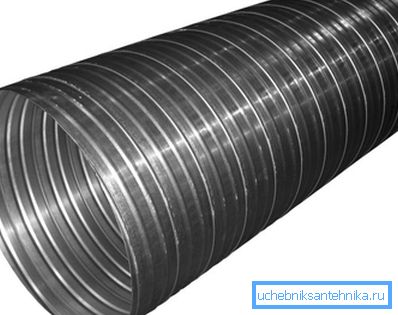

Цевовод од поцинкованог челика

Такви дизајни се одликују великом тежином са високом чврстоћом. За већу издржљивост, челик је поцинчан прије почетка производних радова.

  • Алуминијумски ваздушни канали за вентилацију такође израђене од металне траке, из које се формира округла цев. Настала ребра су међусобно повезана закључавањем браве.

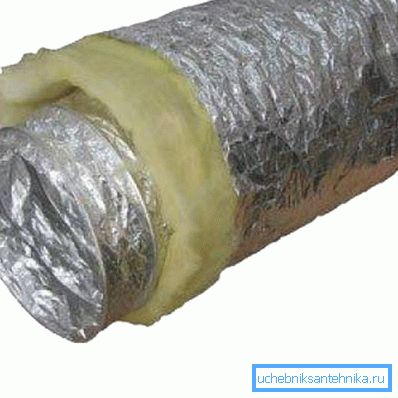

Вентилациони канал са ниском шумом и слабо топлотном проводношћу

Такви производи могу бити савијени скоро под правим углом без оштећења стезања. Штавише, производи од алуминијума, као и њихови челични колути, ефикасно се користе у температурном опсегу од -30 ° Ц до + 300 ° Ц.

Важно: Флексибилни метални канали нису најбоље рјешење за вишеструку употребу. Ако је вентилациони канал инсталиран и узима потребан облик, пожељно је да га касније не исправите.

Рад флексибилних вентилационих канала

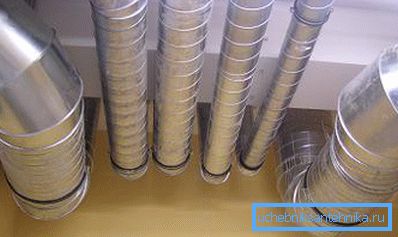

Индустријско снабдевање и издувни систем

У складу са ТУ 36 736 93 за металне вентилационе канале, ови производи се користе у различитим индустријским областима, у уређењу стамбених и јавних зграда итд.

Савремене технологије омогућавају производњу таквих цеви не само флексибилним, већ и истински непропусним. Упркос већој функционалности и потражњи, цена флексибилних канала није много већа од трошкова крутих аналога.

Важан услов који осигурава ефикасност рада ових производа је исправност инсталационог рада. Штавише, ефикасност рада ваздушних канала може се осигурати благовременим чишћењем унутрашње шупљине од блокада.

Размотрите које су функције инсталације флексибилних канала.

Карактеристике инсталационих радова

Спајање металних канала за вентилацију приликом кретања, како бисте постигли оптималну напетост, користите металне круте завоје са подесивим углом ротације. Колено је ригидно постављено на носиве структуре и због тога је могуће обезбедити потребну напетост канала на индиректним деловима линије.

Ова монтажна технологија пружа такве предности као:

  • Смањивање отпорности унутрашње површине канала због чињенице да је унутрашњи рукав правилно затегнут.
  • Способност подешавања угла савијања у опсегу од 90-180 степени;
  • Одржавање потребног степена покретљивости вентилационог канала током рада система.
  • Поузданост причвршћивања флексибилног канала код кривине.
  • Мала вероватноћа да се пробија савитљиви вентилациони канал на тачкама окретања.

Важно: Употреба флексибилних канала подлеже бројним ограничењима, укључујући неприхватљивост инсталације у вертикалним подизачима, чија висина је више од 6 метара. Поред тога, флексибилни канали не би требало користити без узимања у обзир параметара као што су отпорност на топлоту, карактеристике дизајна итд.

Пре инсталације проширимо канал

Упутство за инсталацију подразумијева усаглашеност са сљедећим захтјевима:

  • Приликом започињања монтажних радова неопходно је у потпуности истегнути рукав унутрашњег канала сопственим рукама како би се елиминисали губици и губитак притиска.
  • Прекомерне флексибилне цијеви су прекинуте. Не постављајте вентилациони систем, остављајући додатну дужину канала у резерви.
  • Узастопне заграде су одабране узимајући у обзир довољну ширину у којој спољни пречник јакне (шкољка) неће променити свој облик.
  • За пролаз зидних конструкција дефинитивно ћемо користити металне рукаве или адаптере који ће осигурати сигурност флексибилног канала током инсталације и каснијег рада.

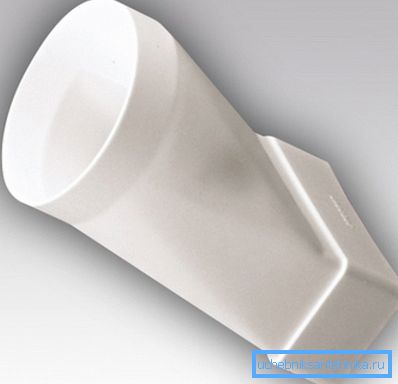

Адаптер од кругова до равних ваздушних канала за вентилацију

Инсталацијски радови се обављају на следећи начин:

  • Флексибилни, температурно отпорни ваздушни канали за вентилацију се исечени у растегнутом стању са металним маказама, док се спирални део угризе клизачима. Код рада са пластичним каналима, полимерна шкољка је резана оштрим ножем, док се вијачница угризе клештима.
  • Прикључак се врши помоћу спојнице типа бунде, алуминијумске самолепљиве траке или мастике. Улаз канала у млазницу мора бити најмање 50 мм
  • Прикључак за додатну чврстоћу причвршћује најлонску или металну везицу.
  • Уградња полуводних канала врши се притиском на прирубнице и причвршћивањем вијцима.
  • На крају рада провјеравамо чврстоћу прикључака.

Закључак

Сада знате који су ПВЦ зрачни канали за вентилацију и њихови колути метала. Као резултат тога, моћи ћете да изаберете те модификације вентилационих канала који ће задовољити потребе коришћене шеме за размену ваздуха.

Више корисних и информативних информација можете пронаћи тако што ћете гледати видео у овом чланку.
