Израчунавање вентилације: само компликовано

Који је аеродинамични прорачун вентилације? Генерално, који параметри се израчунавају? Колико сложене формуле могу користити? У овом чланку ћемо покушати дати најједноставније одговоре на постављена питања, што је више могуће уз помоћ примјера.

Шта израчунати

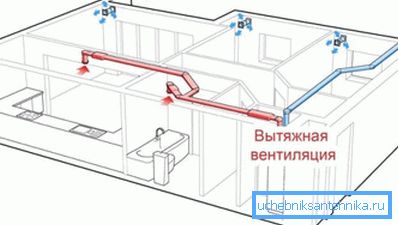

За типичан градски стан или малу кућицу, типично рјешење је присилна издувна вентилација са природним приливом ваздуха кроз непропусне прозоре, врата или вентилационе решетке у коверту зграде.

Ова схема има неколико предности у поређењу са алтернативама:

• Цена свих материјала неопходних за његову инсталацију обично држи у року од 2-5 хиљада рубаља. У суштини морате купити само неколико метара вентилационе цеви са стезаљкама, сплитерима и решеткама, вентилатором канала и кишобраном дефлектором за заштиту одвода цеви од падавина.

• Уградња таквог система није пример лакши од присилног ваздуха и издувних гасова. Већ зато што треба поставити један канал, а не два.
• Коначно, из било ког система са природном циркулацијом, ово се у поређењу са константношћу ваздушног тока упоређује. На перформансе кола са природним импулсом утиче температура делта са улицом, смер вјетра и његова чврстоћа. Овде је брзина протока увек са минималном грешком која је једнака перформансама вентилатора канала које сте ви инсталирали.

Напомена: ако желите, нико не брине да флексибилно прилагођава своје окретање, смањујући или повећавајући брзину размене ваздуха. Упутство је смешно једноставно: довољно је да отвори струјни круг са димром.

Очигледно је да ће се за издувну вентилацију мале просторије морати израчунати само два параметра:

1. Проток ваздуха. У складу са њим изабрати једног или више навијача.
2. Поред тога, неопходно је рачунање одводног канала.. Њена прецењеност ће значити неоправдане трошкове и погоршање изгледа собе; низак део ће или ограничити проток кроз вентилациони канал, или претјерано бучити проток ваздуха.

У просторијама са великом унутрашњом запремином, великим бројем посетилаца или специфичним захтевима за вентилацију, због великог броја извора загађења ваздуха, вентилација је присилно-ваздушна или присилно-ваздушна.

Истовремено, уводни канал не једноставно снабдева свеж ваздух са улице: дистрибуира га у запремини простора кроз систем канала и дистрибутивне мреже, што подразумијева одређени надпритисак. Такође је неопходно да превазиђе отпор канала.

Не само то: према тренутном СНиП, температура доводног ваздуха у јавним просторијама не смије бити нижа од + 15Ц. У летњој врућини, прилив прегрејаног уличног ваздуха, очигледно, неће додати и удобност. Стога, широко распрострањена употреба клима уређаја са грејачима и канализованим клима уређајима.

У овом случају, рачунање вентилационих система укључиће, поред горе поменутог, још две тачке:

1. Надпритисак које ствара вентилатор.
2. Термичка снага грејача или клима уређаја.

Па, хајде да започнемо.

Проток ваздуха

По правилу, потреба за размјеном ваздуха се рачуна на два начина уз накнадни избор већих вриједности.

Калкулација је могућа:

• Према кубном капацитету собе, узимајући у обзир његову функционалност и присуство у њему различитих извора загађења ваздуха.
• Максималним бројем људи у њему.

Израчунавање запремине собе

У овом случају се користи једноставна формула облика Л = НВ, где је Л потреба за перформансама вентилације, В је запремина простора, а Н је размак ваздуха. До вриједности Л може се додати фиксне вриједности за различите просторије за помоћ или врсте опреме.

Нудимо неке вредности учесталости размене ваздуха и потребе за ваздухом за кућне апарате.

Како користити ове вриједности?

Ево примера израчунавања система вентилације за канцеларију од 150 м2 са три метра плафона, опремљеном тоалетом са три тоалета.

1. Укупна запремина просторије је 150 * 3 = 450 м3.
2. Са учесталошћу размене ваздуха једнаке 1,5, а узимајући у обзир опрему за струју, процијењени проток ваздуха износи 450 * 1,5 + 50 * 3 = 825 м3 / сат.

Израчунавање према броју људи

Основне вредности су:

• 60 м3 / сат за лице које се буди активно;
• 40 м3 / сат за чишћење у миру;
• 30 м3 / сат за особу која спава.

Претпоставимо да у нашој канцеларији има истовремено 15 људи. С обзиром на то да је мало вероватно да се баве тешким физичким радом, у прорачунама се може користити проток ваздуха од 40 м3 / сат по особи. 40к15 = 600.

Од 825 кубних метара по сату, добијеним првим методом, веће је од 600, то је прва вриједност која ће се користити као основа за даљње калкулације.

Посебан случај

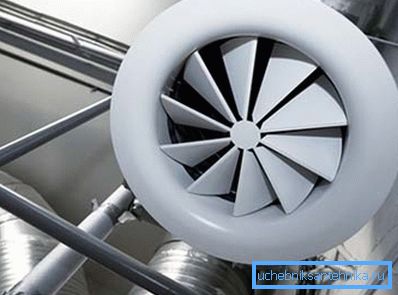

Посебан чланак је израчунавање вентилације у случају нужде. Његова функција је неутрализација вишка максимално дозвољене концентрације штетних супстанци током њиховог отпуштања. Типичне вредности ваздушног курса - 5-10.

Међутим: тачну вредност мултипликације могу дати само технолози предузећа, узимајући у обзир садржај могућих емисија и максимално дозвољене концентрације релевантних супстанци.

Одељак канала

Како с властитим рукама поступати са прорачуном вентилационих канала за одређени проток ваздуха кроз њих?

Формула има облик С = 2,778Л / В.

У њему:

• С је попречни пресек канала у квадратним центиметрима.
• Л - проток ваздуха у кубним метрима на сат.
• В - проток у метрима у секунди.
• 2.778 је одговарајући фактор који омогућава резултат у квадратним центиметрима без додатних прерачунавања.

Однос између брзине протока и попречног пресека је инверзан. Повећавајући брзину, можете се повезати са мањим вентилационим каналом. Међутим, при брзини већу од 4 м / с, ваздух почиње да прави бучну буку, стога, у пракси, за услужне просторије, параметар В се узима у распону од 34 м / с.

Како ће изгледати вентилациони канали за нашу канцеларију од 150 метара?

1. Потрошња ваздуха коју смо већ израчунали: 825 м3 / сат.
2. Брзина протока ваздуха је једнака највише 4 м / с.
3. Према томе, минимални дозвољени део канала износиће 2.778 * 825/4 = 572.9625 цм2.

Пошто произвођачи не указују на област пресека, већ пречник за округле канале и величине зидова за правоугаоне, морамо да се сетимо формулара за област круга и правоугаоника.

Позовите:

• Површина круга је једнака производу броја пи и квадрата радијуса.
• Површина правоугаоника је једнака производу његових страна.

Једноставан прорачун ће показати да ће у нашем случају минимални пречник кружног канала бити 27 цм (узимајући у обзир стварне димензије вентилационих цеви - 280 мм). Правоугаони канал може имати величину, на пример, 600к100 мм.

Притисак

Тачна аеродинамичка прорачунавања вентилационог система за дизајн притисак који генерише клима уређај је изузетно компликована.

Требало би узети у обзир веома широку листу фактора:

• Дужина и пречник вентилационих канала.
• Материјал и храпавост њихових зидова.
• Број и угао окрета.
• Прелазни пречници.
• Отпорни филтри, грејачи и измјењивачи топлоте.

Постоје и добре вести: чак и значајан вишак пројектованог притиска са фиксним перформансама угрожава се само са благим прекорачењем струје.

Због тога обрачун се обично врши поједностављеном методом:

• 75-100 Па су довољне за вентилацију просторије површине 50-150 м2.
• 100-150 Па - за 150-350 м2.

Термичка снага

А за грејач и за било који тип хладњака, израчунава се по формули П = 0.336 * Дт * Л.

У њему:

1. П је жељена вриједност термичке снаге у ватима.
2. 0.336 В * х / м3 - топлотни капацитет ваздуха.
3. Дт је максимална делта температуре између улице и проток доводног ваздуха у степенима.

Подсјетимо: минимална температура доводног ваздуха за услужну собу је + 15Ц, оптималан је +18.

1. Л - проток ваздуха у кубним метрима на сат.

Дакле, са минималном вањском температуром од -38 ° Ц, снабдевањем ваздуха од + 18 ° Ц и потрошњом од 825 м3 / сат, израчуната снага гријача износи 0,336 * (38 + 18) * 825 = 15523,2 вати.

Закључак

Надамо се да ће горе наведене технике и формуле бити корисне за читатеље. Видео у овом чланку ће му пружити додатне информације о томе како се рачунање вентилације може извршити у различитим случајевима.

Успехи!
