Класификација вентилације и познавање вентилационих уређаја

06-08-2018
Вентилација

Овај чланак је посвећен томе каква је вентилација и по којим критеријумима се може класификовати. Поред стварне класификације врста, обратити пажњу на неке врсте вентилационих уређаја, сазнати о свом уређају и функцијама.

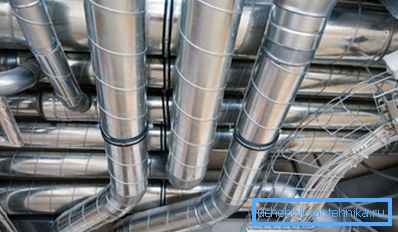

Вентилациони канали у предузећу.

Шта је то

Порекло речи вентилација из латинског вентилатио - емитовање, уопште, даје свеобухватну слику о суштини процеса. Термин на почетку значи само уклањање из простора загађеног, издувног ваздуха и његово замјену спољним ваздухом.

Поред тога: у оквиру утврђене терминологије, иста реч често означава скупове опреме која омогућавају размену ваздуха.

Напредак, међутим, не стоји мирно: будући да су латински термини позајмљени модерним европским језицима, опрема за вентилацију научила је да обавља многе додатне функције.

  • Вентилација је поверена снабдевањем и хлађењем доводног ваздуха на удобне температуре.
  • Научила је да регулише влажност атмосфере у просторији, сушење ваздуха или, напротив, влажење.
  • На вентилациону опрему додељена је функција чишћења ваздуха од прашине и других загађивача.

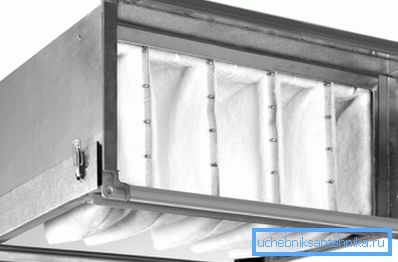

Филтер кутија за канал.

Класификација

Дакле, по којим знацима су класификовани савремени вентилациони системи?

Покрет кретања ваздуха

Може бити природно или присилно. Природним циркулацијама првенствено се обезбеђује разлика у густини топлог и хладног ваздуха. Маса топлог ваздуха журе на горе и присиљена су у пријемну решетку вентилационог канала, одакле се уклањају на улицу.

Осим тога, на циркулацију може утицати:

  1. Пад притиска створен од стране ветра на локацији доводних и издувних канала на различитим странама зграде.
  2. Вакум створен у вентканал у ветровитом времену од стране дефлектор је посебан облик са отвором надстрешнице на улици.
Вентилациони дефлектор.

Главни недостатак природне вентилације је нестабилност протока ваздуха кроз њега, која превише зависи од делта температуре између просторије и улице, од смера и силе вјетра.

Присилно или механичко вентилирање обезбеђује вентилатор. Перформансе су врло стабилне и независне од спољашњих фактора; Штавише, лако се подешава смањењем брзине радних кола. Цена конзистентности је енергетска зависност: када је напајање прекинуто, вентилатори устају.

Напомена: ефикасна филтрација, грејање и климатизација су могући само у присилним вентилационим системима. У великој мјери, управо зато што одговарајући процес захтијева стабилан проток ваздуха кроз одговарајућу опрему.

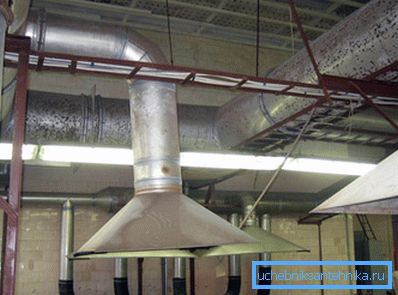

Индустријски простори се проветрију само присилно.

Правац протока ваздуха

Станови у стамбеним зградама познати су сви издувни вентилатори за домаћинство, дизајнирани да уклањају издувни ваздух (обично кроз купатило и кухињу).

Проток ваздуха у овом случају је пасиван. У совјетским становима изведено је кроз неконсолидиране прозоре и дорфраме; У модерним кућама, пластични прозори су све више опремљени улазним вентилом.

Оваква шема има прилично непријатну особину: ваздух се убризгава у стан, чија температура и влажност одређују само време и сезона. За станаре становања, за завршне материјале и намјештај, изненадне промјене температуре и влажности нису толико корисне.

Улаз или, како се понекад зову, повратна вентилација, омогућава вам да извршите саме активности које смо већ поменули - сушити или навлажити ваздух, мијењати његову температуру у једном или другом правцу и филтрирати загађење.

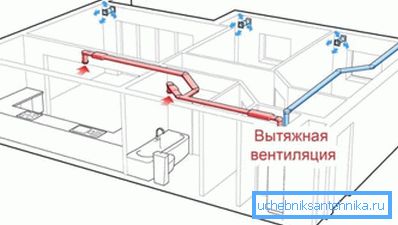

Овде долазни и улаз и издувавање.

Сврха

Које функције могу изводити вентилационе системе?

Тип система до одредишта Функције
Општа вентилација радионице, зграде или секције Стварање истих еколошких параметара у целокупној запремини простора.
Локална вентилација Снабдевање очистити или уклонити загађени ваздух директно на месту било ког посла. Типичан пример локалног уређаја за издувну вентилацију је кухињска капуљача.
Хитна вентилација у производњи Принудна размена ваздуха на производним местима гдје се може пуштати велика количина штетних супстанци. Такозвана гасна вентилација, која се користи након рада система за гашење гасова, спада у ову категорију.
Ватрена (димна) вентилација Обезбеђује убрзано пумпање производа сагоревања у случају пожара; истовремено снабдева великом количином чистог ваздуха на путевима евакуације (нарочито на осовине и ходнике лифтова). Из очигледних разлога, вентилација ПВЦ или полипропилена се не користи у овом капацитету: материјал канала је челик дебљине 1,2 мм.

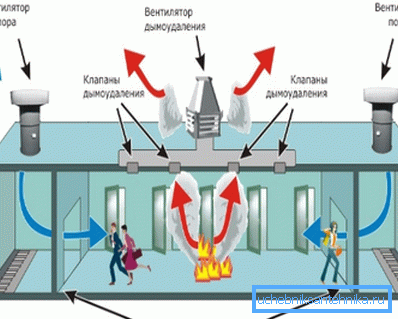

Рад вентилационог система за издувавање дима.

Присуство ваздушних канала

Канале за ваздух (вентилациони канали) за транспорт чистог или издувног ваздуха називају се вентилацијом канала. Систем за вентилацију без дуктуса је схема у којој се ваздух испушта или директно убацује кроз зид или плафон зграде - помоћу вентилатора или природно.

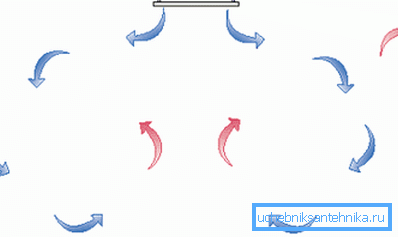

Циркулација ваздуха са дукталном вентилацијом.

Опрема

Сада да се упознамо са неким врстама уређаја који се користе у вентилационим системима.

Фанс

Аксијални вентилатор је радно коло монтирано на осовину мотора која преноси проток ваздуха дуж сопствене оси ротације. Типични примјери аксијалног вентилатора су систем хлађења процесора било ког савременог десктоп рачунара или издувног поклопца у вентилационом каналу у кухињи.

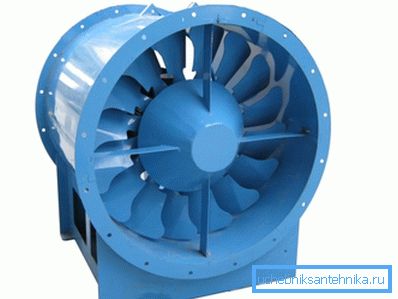

Аксијални индустријски вентилатор.

Узгред: када инсталирате издувну вентилацију сопственим рукама, боље је изабрати модел вентилатора издувних гасова или вентилатора са клизним лежајем, а не ваљањем. Упутство је повезано са мање буке у овом типу лежајева.

Предност аксијалне шеме је релативно висока ефикасност. Недостатак је релативно мали притисак створен на утичницу.

Радијално предвидљиво назива вентилатор, присиљавајући проток ваздуха да се креће дуж радијуса радног кола. Радно коло ротира у кућишту; Већина губитака је због трења ваздуха на унутрашњем зиду кућишта уређаја. Међутим, због минималног размака између точкова и кохлеје, ова шема обезбеђује много већи излазни притисак него претходни.

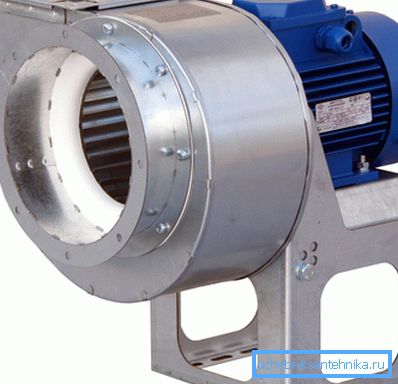

Радијални (центрифугални) ВТс 14-46 вентилатор.

Муффлер

Очигледно је да вентилација удобности треба да створи минимум звука. Међутим, продуктивни фанови из неког разлога не желе да се окрећу тихо. Логичном контрадикцијом надокнађује инсталација пригушивача након улазног вентилатора - контејнера са развијеним унутрашњим ребрима, прекривеним материјалима који апсорбују буку (фибергласс, порозна гума, итд.).

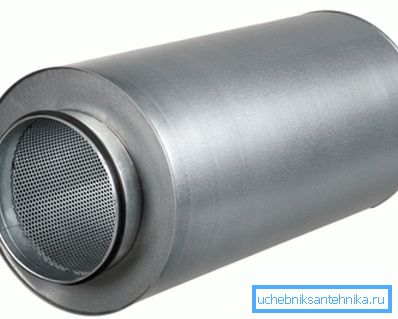

Тубуларни пригушивач.

Рецуператор

Ово је уобичајено име за уређаје који врше измјену топлоте између издувних и усисних канала. Они омогућавају врло значајне уштеде на грејању и климатизацији.

Постоје три концепта рада измјењивача топлоте.

  1. Пливајући измењивач топлоте обезбеђује унакрсно кретање неметљивих токова из суседних канала са великим бројем заједничких зидова.. Схема је изузетно једноставна и независна од енергије. Једини недостатак је замрзавање измењивача топлоте на ниским температурама; Проблем се решава привременим отварањем обилазнице за доводни ваздух, након чега топли ток издувног канала брзо топи лед.

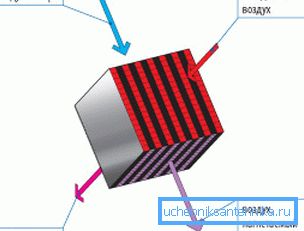

Шема плочастог измењивача топлоте.
  1. У ротационом уређају, точак са развијеним ребрима ротира око осе која се налази на граници протицаја. Предност решења је нивелирање влажности доводног ваздуха услед преноса кондензата на ивице ротока. Недостаци - сложеност дизајна, енергетска зависност и делимично мешање токова, што доводи, нарочито, на пренос мириса између њих.

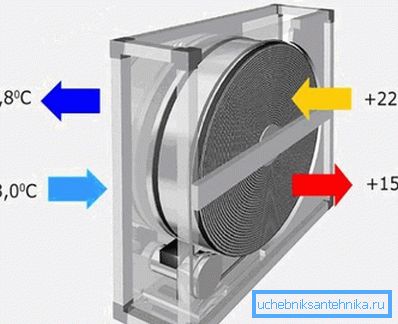

Ротационо размењивач топлоте.
  1. Јединица са средњим средством за хлађење је, заправо, смештена у вентилациони круг два конвектора и циркулационе пумпе, врсте миниатурног система гријања без котла. Недостаци шеме - сложеност, висока цена и ниска ефикасност. Његова употреба је оправдана само у оним случајевима када архитектонске карактеристике зграде захтевају ширење прилива и извлачење на значајну удаљеност.

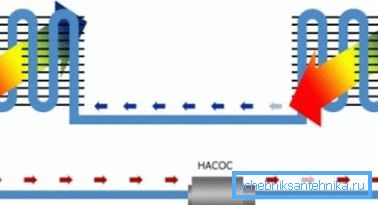

Топлота се преноси водом или антифризом.

Грејање, клима уређај

Као што је већ поменуто, вентилациони уређај често укључује уређаје за подешавање температуре улазног тока. Грејач ваздуха је електрични или бојлер; у већини случајева, хладњак је конвенционални каналски клима уређај са спољним блоком постављеним на кров или фасаду.

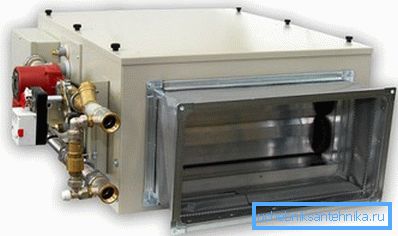

На фотографији - клима уређај са уграђеним бојлером.

Пленум комора

Ово је једноставно причвршћивање за доводни канал који омогућава дистрибуцију ваздуха преко целог подручја мреже. То је кутија мале запремине, у којој се турбулентни ток претвара у ламинарну.

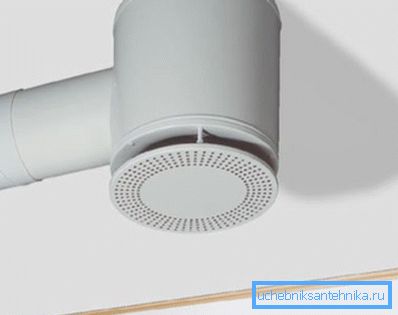

Статичка комора притиска са дифузором.

Ватрогасни дампер

Њихова функција је блокирање ширења пламена кроз вентилацију у општој замјени у случају пожара, како би се осигурало ефикасно уклањање дима и прилив свежег ваздуха на путеве евакуације. По иницијалном положају поклопца, они су подељени на нормално отворене, нормално затворене вентиле са двоструким дејством.

Вентил се може активирати помоћу опруге или соленоида. Спојница, електромагнетна бравица или исти соленоид који држи вентил од затварања или отварања може да делује као брава.

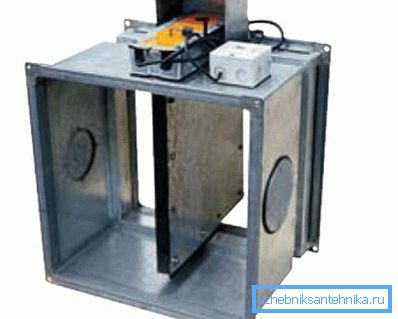

Нормално отворени противпожарни дампер.

Закључак

Надамо се да је наш донекле површни увид у врсте вентилационих система и опреме задовољио читалачку радозналост.

Као и обично, видео у овом чланку ће му понудити додатни материјал. Успехи!
