Локална вентилација: врсте и прорачун

Оваква дефиниција, с обзиром да локална вентилација аутоматски показује подручје његове примјене - одвојено се узимају мала радна подручја у производњи, па чак иу нашем свакодневном животу. Овакви издувни уређаји су постављени изнад радних столова, где је могуће емитовати било који гас, изнад ковачких ковања и различитих пећи, ау свакодневном животу упознајете ту опрему преко пећи за кување (плин или електрични). Али такве јединице могу се разликовати једни од других у правцу зрачног тока, о чему ћемо причати, као и приказати видео у овом чланку.

Вентилација на тлу

Напомена Ако се на неком месту налазе на местима емисије штетних гасова и овај проблем се може решити уз помоћ опште вентилације, онда су често локални системи за вентилацију који су инсталирани. Њихова предност у ефикасности - такав уређај захтева мање енергије, а поред тога локално решење проблема не дозвољава ширење плинова изван радног места.

Врсте

• Најважнија разлика између врста вентилације за локалну употребу је, како је већ речено, кретање протока ваздуха, дакле, може бити или свеж ваздух или издувни ваздух..
• Опција испуштања се користи у случајевима када је немогуће спријечити ширење штетних или мирисних испарљивих супстанци са локализоване локације у читавој просторији. Суштина операције је да се исте супстанце ухвате помоћу кретања протока ваздуха и бацивања у отворени простор, односно на улици. У таквим ситуацијама говоримо о невидљивим гасовима, као и диму и прашини, загађујући околни простор.
• Код куће, ова врста вентилације је свима позната као кухињска капуљача. и они који су морали да демонтирају такву јединицу својим рукама, могли су да виде једног или више навијача. Њихове лопатице су окренуте тако да се током ротације чини да сисају ваздух, поготово ако се подиже топлом току.

• Али локална вентилација се користи у облику ваздушног туша., где је хладнији проток ваздуха усмерен на било који део или на локално радно место, а за то се назива и пухање. Такође, у неким фабрикама у врућим радионицама створени су стварни оази, који представљају кабине висине 2-2,5 м, у које се ињектира хладан ваздух, што омогућава значајне уштеде енергије у поређењу са цјелокупном радионицом која мора бити охлађена.
• Али проток ваздуха није увек хладан, може бити топло или чак вруће., На пример, овакве ваздушне баријере се стварају на пећима, што у пракси изгледа као екран кроз који се топлота пећи не шири (сличан, али слабији ефекат се јавља код радијатора који се налази испод прозора). За коваче и пећи различитих типова, агресивни усмерени проток ваздуха помаже у одржавању сагоревања или, при већим брзинама, повећава интензитет.

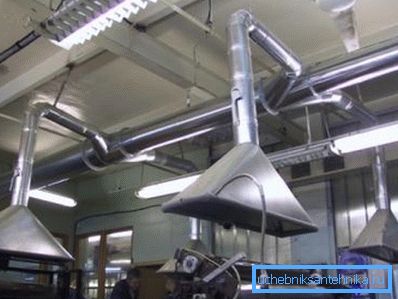

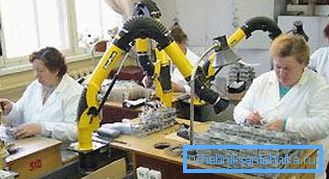

Напомена И издувна и вентилациона усисава могу бити од два типа - индивидуална или централна. У првом случају, систем се налази изнад једног локалног радног места и има прилично уски обим обраде. У другом случају, систем се може наћи изнад групе радних мјеста.

Израчун за локалне издувне системе

У великој мери, израчунавање локалне издувне вентилације врши се користећи формуле и узимајући у обзир многе параметре саме просторије, температуру ваздуха, штетност, снагу мотора и тако даље, иако се ово односи само на производњу, а то није увек случај. Али, уколико се ради о калкулацијама, онда ћемо бити заинтересовани за кишобран издувних гасова - то је управо оно што се прво мора узети у обзир, тако да све штетне материје иду до њега, а не у близини.

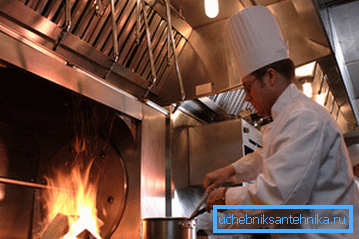

Кишобран је најпогоднији уређај за локалне издувне гасове, посебно за ковачке коване, пећи за пећнице, отворене ватре, вруће купке и тако даље - загрејани ваздух се подиже испод куполе, где улази у вентилациони канал. Наравно, кишобран, према захтевима инструкција, требало би да буде што ближе извору, у сваком случају, што је више могуће.

Почетна вредност брзине протока у радном отвору овог кишобрана сматра се вредност од 0,15 до 1,25 м / с. Брзина је директно пропорционална количини токсичних гасова и површини преклапања - што више гасова и мања купола, то би требало бити интензивнији усис.

Капацитет јединице (м3 / х) или запремина издувног ваздуха израчунава се помоћу формуле Л = 360абв - овде, симболи а и б означавају периметар радне отворе у метрима, а симбол в у брзини протока ваздуха (м / с) у овом самом отвору.

Такође су неопходни посебни прорачуни за заваривање табела и инсталација површина, јер је немогуће висити кишобран издувних гасова на оваквом мјесту (то ће се једноставно мешати), тако да су овисно о потребама уграђене лијеване или пререзане лајсне дужине од 250 мм до 350 мм. У таквим ситуацијама, за израчунавање користи се још једна формула, која изгледа као Л = ко3вИ, овде је вредност ко коефицијента за усисавање канала (слот-12, лијака-13.2), а симбол И означава струју заваривања у амперима А)

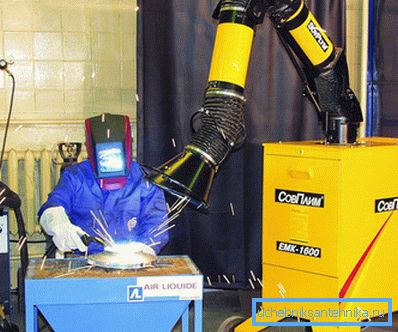

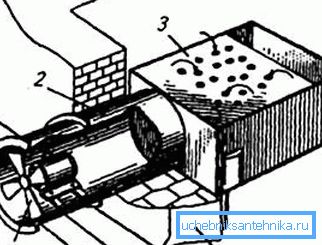

За радно место заваривача, ова врста вентилације може се вршити различито, мада, према истом принципу, на примјер, може бити цијев с кишобраном спојеним са стране, али може бити у облику решетка на радном столу, гдје се гасови усисавају супротна страна. Друга опција је најповољнија за особу која ради тамо, јер у овом случају практично не удише штетне гасове. Капацитет јединице за пумпање ваздуха (м3 / х) треба израчунати бројем електрода које варалица може да користи сат времена, као и присуством било каквих штетних супстанци у њима.

Од брушења, брушења и полирања точкова, који су инсталирани на одговарајућим машинама, када их користимо, пушта се пуно прашине, због чега је издувна вентилација на овим машинама неопходна ради очувања здравља радника. За уклањање прашине и ситних честица абразивних материјала отпуштених током рада, круг је прекривен кућиштем, који је, пак, повезан са ваздушним каналом, на крају је вентилатор за издувавање одређеног капацитета. Веома је важно да је канал за ваздух усмерен паралелно са линијом кретања прашине и абразива, односно да овај отпад лети у правцу уназад, без препрека.

Што брже пролази проток ваздуха кроз канал, то ће бити ефикасније заштитни поклопац. Али повећава се још више ако се у предњем дијелу кућишта монтира посебан визир, који не дозвољава прашину и абразивне честице (трошкови вентилације неће се значајно повећавати од инсталације визира).

Потреба за одређеном вентилационом снагом (капацитет у м3 / х) директно зависи од пречника круга. Овде се користи формула Л = 1000ДА - вредност Д је пречник круга, а вредност А је коефицијент у зависности од његовог пречника. Дакле, ако је Д = 0,25 м, онда је коефицијент 2, ако је Д = 0,6 м, онда ће коефицијент бити 1,8, и тако даље. Између ових вредности можете пронаћи аритметички просек.

Закључак

Неће вам требати калкулације код куће, било да се ради о кучишту за екстракцију преко плоче за кување или у кућној радионици изнад вашег радног места. Ако се готовинске јединице продају за кухиње, локална вентилација се обично саставља независно у радионици и његова снага се обично одређује тестирањем.
