Пасош вентилационог система: сврха пријема, обрасца и

Каква је сертификација вентилационих система? Који су захтеви за вентилацију постојећим прописима? Шта би требало да буде пасош вентилационог система за СНиП?

Покушајмо одговорити на ова питања.

Шта је то

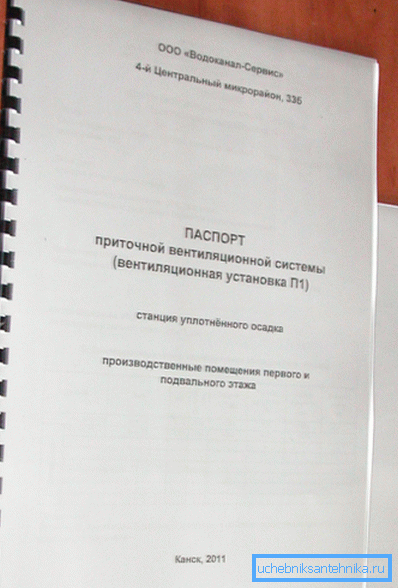

Пасош вентилационог система је документ којим се утврђује законско право за његово пуштање у рад. Он потврђује да је читав циклус радова - израда пројекта, инсталација опреме и пуштање у рад - извршена у потпуној сагласности са важећом регулаторном и техничком документацијом (погледати и чланак "Вентилација на крову" је једноставан али важан корак у побољшању куће).

Због чега?

1. За службену регистрацију купљене опреме. Чак и ако се јединица за пречишћавање ваздуха или други вентилациони елемент купи у иностранству и нема сертификацију на домаћем тржишту, пасош за вентилацију ће потврдити његову усклађеност са тренутним захтјевима.
2. Да тврдите своју позицију у било којем спору са надлежним органима. На пример, у случају грађевинског дима, власник ће увек моћи да докаже да то није могло бити узроковано неисправним или неисправним вентилационим уређајима.

Важно: чак и ако имате све сертификате за опрему која је у складу са националним ГОСТ, добићете пасош вентилацијске јединице само на основу скупа тестова.

Регулаторни захтеви

Који захтеви морају испунити систем вентилације? Како изгледа њен тест? Већина информација које нас занимају могу се наћи у СНиП-у 3.05.01-85.

Захтјеви за вентилацију и системе климатизације

Зрачни канали се постављају у складу са пројектом, без обзира да ли извођач има неопходну опрему за рад на инсталацији на жељеној висини и употребом одабране технологије. Једноставно речено, објашњавајући да се вентилациони канал померио због недостатка скеле жељене висине никога не дотиче.

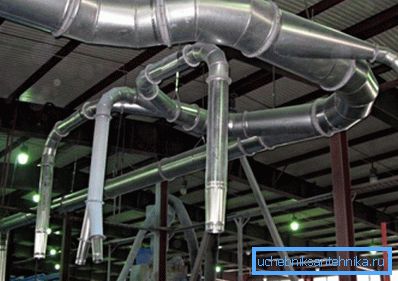

Ако ваздушни канал транспортује ваздух са високом влажношћу, у доњем дијелу не би требало бити уздужних шавова. Подручја на којима може падати роса положити су са нагибом до одвода; нагиб треба узети једнако 1 - 1,5 цм по линеарном метру дужине.

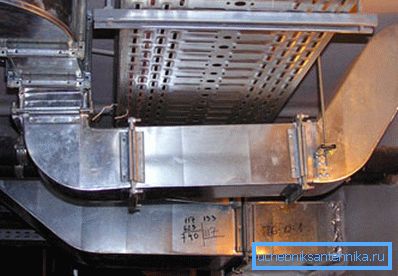

Када прирубница која спаја делове заптивке на прирубницама може прозрачити споља, али не и унутра. Материјал за затезање је регулисан у зависности од температуре:

  Важно: ако услови производње укључују транспорт ваздуха засићених испарењима киселина, гуму или пластику отпорна на киселине се користи као бртве.

За зглобне зглобове, списак заптивних материјала се такође преговара у зависности од услова:

Сви завртњи на прирубницама морају бити затегнути. Матице се налазе на једној страни прирубнице. Са вертикалном оријентацијом прирубнице њихова локација није регулисана; са хоризонталном оријентацијом препоручује се постављање навртки на дну.

Тачке везивања канала (суспензије или подупирачи) могу бити лоциране:

• Са прирубничком везом и највећом величином (пречником или бочном страном) мање од 400 мм - са максималним кораком од 4 метра.
• Са прикључком без прирубнице и највећом величином више од 400 мм - у корацима од 3 метра.
• Са прикључком прирубнице и највећом величином од 2000 мм - са растојањем од 6 метара. У том случају, суспензије и проширење не треба директно причврстити на прирубницу.
• Са вертикалном оријентацијом канала - у корацима не више од 4 метра.

Нијансе: када је висина пода мања од 4 метра, вертикални канал је фиксиран у плафону. Максимално дозвољено одступање од вертикале је 2 мм по линеарном метру.

Канали за ваздух су повезани са вентилаторима са флексибилним уметцима, изузимајући пренос вибрација. По правилу, рукавице од фибергласа се користе у овом квалитету. Вибрациони уметци су инсталирани у последњој инсталацији, непосредно пре испитивања.

При монтажи вертикалног канала у облику звона, утичнице треба да буду окренути нагоре. Конусне конопиће импрегнисане раствором азбестног цемента са казеинским лепком користе се за заптивање утичнице. Преостале шупљине су испуњене азбестним цементним мастиком.

Након што се мастик отврди, спој се преклопи тканином и обојен бојом уља. Радијални вентилатори су причвршћени за основе и антивибрационе базе са сидреним вијцима. Истовремено, сами вибрациони изолатори нису везани за под; али када су инсталирани на фиксирање метала потребно је.

Размак између усисне млазнице радијалног вентилатора и његовог радног кола не сме бити већи од 1% пречника точка. Осовина радијалног вентилатора треба строго хоризонтално. Вертикална оријентација је неопходна само за вентилаторе постављене на кровове зграда.

Приликом монтирања вентилатора, електрични мотор и радно коло морају бити строго поравнати. Када се користе зупчасти зупчаници, осовине ременице се монтирају паралелно. Поклопци мотора су постављени хоризонтално, нивелисани и додирују основ целог авиона.

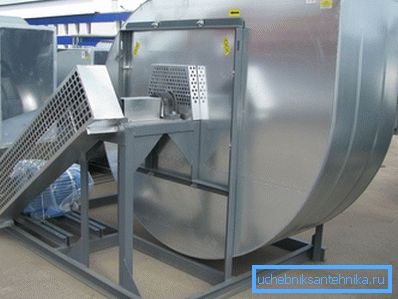

Спојнице и појасеви између електромотора и радног дела вентилатора чувају заштитни поклопци. Заштићен металном мрежом са величином мрежице не више од 70к70 мм и усисном млазницом вентилатора, који није повезан са каналом.

Индустријски грејачи ваздуха и клима уређаји су постављени стриктно хоризонтално и постављени на гумене заптивке; њихова тијела и главни склопови су састављени са гуменом траком од 3-4 милиметара дебљине. Упутство је дизајнирано да спречи преношење вибрација на зидове зграде и друге опреме.

Вентилацијски вентили треба да се отварају и затварају са минималним напором, тако да се лако могу окренути својим рукама, без ручица и алата. У затвореном положају, вентили вентила треба да се прилепе на заустављаче.

Захтеви за тестирање

Као што се сећамо, сертификација вентилационих система подразумева њихово тестирање.

Како се обављају?

• Дизајн и стање вентилационих система проверавају се у складу са радним нацртом и горе наведеним захтевима.
• Провјерен је за чврстоћу сакривених подручја ваздушних канала.
• Сва опрема која има сопствени погон, амортизере и вентиле проверава се у празном ходу.
• За вентилаторе, они се проверавају за усклађеност са пријављеним пасошким подацима (револуција, проток ваздуха, генерирани притисак).

• Процјењује се ефикасност ваздушне размјене у цјелини и његова усклађеност са пројектом. Између осталог, сертификација вентилације захтева проверу природног циркулације ваздуха.

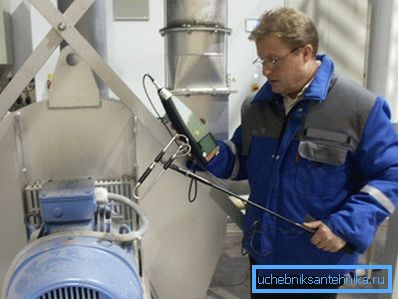

• Ниво буке се мери на неколико дизајнерских тачака у просторији.

Максимално одступање од протока дизајна који не омета добијање пасоша за вентилациони систем може бити + 10%, под условом да је проток зрака у просторије адекватан.

Образац

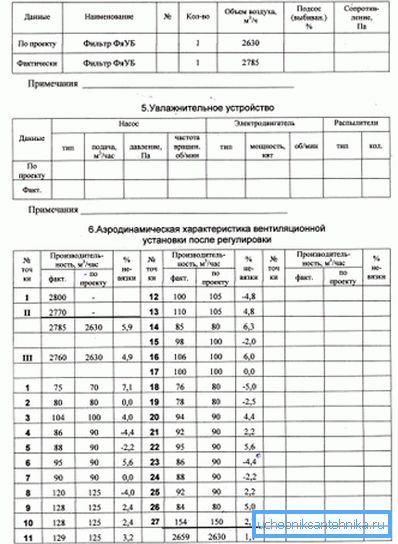

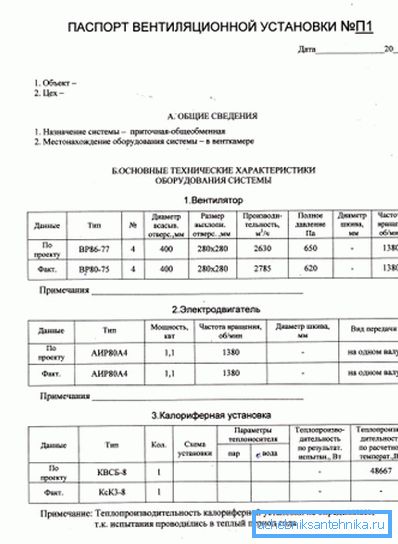

Који подаци треба да садрже пасош у систему вентилације? Одговор се може наћи у Додатку 2 истог СНиП-а 3.05.01-85.

Опште информације

• Објект и његова локација.
• Сврха вентилационог система и локација опреме.

Карактеристике опреме

За фанове су назначене:

1. Тип
2. Пречник радног кола.
3. Проток ваздуха.
4. Укупан притисак
5. Фреквенција ротације
6. За уређаје са погоном на ремену - пречник ременице.

За електричне моторе:

1. Тип
2. Снага.
3. Фреквенција ротације
4. Врста преноса.
5. Пречник шкрипца (ако је доступан).

За опрему за грејање и климатизацију:

1. Тип
2. Тираж хладњака и ваздуха.
3. Тип расхладне течности.
4. Резултати испитивања измјењивача топлоте за радни притисак.

За филтере:

1. Проток ваздуха.
2. Проценат хватања.
3. Отпорност на проток ваздуха.

За овлаживаче:

1. Тип
2. Проток ваздуха.
3. Притисак испред прскалице.
4. Учесталост ротације мотора и распршивача мотора.
5. Његов тип и моћ.

Осим тога: димензије одводних канала, стварна потрошња ваздуха и његова усклађеност са пројектом су назначени у пасошу.

Трошкови сертификације вентилационих система почињу од 3-4 хиљаде рубаља и из очигледних разлога снажно зависи од сложености система. Неке организације више воле да процењују свој рад на подручју вентилиране собе. У овом случају, цена варира од 50 до 100 рубаља по квадратном метру.

Закључак

Надамо се да смо могли одговорити на сва питања која су се акумулирала у читачу (такође прочитајте чланак Вентилацијски вентил - погледи и карактеристике).

Као и увек, одређени број додатних тематских информација може се наћи у видео снимку у овом чланку. Успехи!
