Пројекат вентилације: фазе развоја

Како направити типичан пројекат вентилације за различите просторије? Какве су норме ваздушне размене да се настави? Како се израчунава део канала?

Покушајмо одговорити на ова и нека друга питања.

Зашто ти је то потребно?

Али заправо: зашто покушати да направите пројекат својим рукама када је маса специјалиста спремна да понуди одговарајућу услугу? Главни и најочигледнији мотив је економија. Приближни трошкови пројекта вентилације за мали кафе са површином до 100 квадратних метара је око 15.000 рубаља, што изгледа прилично непомично у односу на позадину сталног недостатка средстава у фази пословне промоције.

Осим тога: само-дизајн вентилационог система бакље траје мање времена. Организација профила може потрошити на припрему радног нацрта до мјесец дана. У међувремену, као што знате, време је новац: често не прелазе пар недеља између почетка рада и пријема првог посјетитеља.

Фазе великог пута

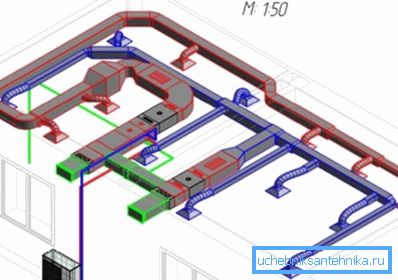

Лако је набавити додатну опрему са асортиманом локалних продавница. Такође је лако направити скицу са индикацијом величине сваке особе која у школи није прескочила часове цртања.

Главни задаци су сведени на калкулације.

Шта мислимо?

1. Продуктивност ваздухом.
2. Одсек ваздушних канала.
3. Капацитет дистрибутера ваздуха за улазну вентилацију.

Имајте на уму: вентилација са само једним издувним каналом биће прихватљиво рјешење за стан или приватну кућу на малом подручју. На јавним местима потребан је свеж ваздух.

1. Потреба за притиском коју ствара вентилатор.
2. Потреба за топлотном енергијом и климатизацијом.

У том редоследу, идите даље.

Перформансе

Процењује се на два начина:

1. Према кубном капацитету собе и мноштву размене ваздуха, што зависи од његове припадности једној или другој функционалној врсти.
2. По броју посетилаца.

За јавну институцију морамо направити оба прорачуна, а затим изабрати већу вриједност.

Израчунавање учесталости размене ваздуха

Формула за израчунавање је Л = н * В, где је н размак ваздуха, а В је његова укупна запремина у кубним метрима. Волумен, како је познато, израчунава се као производ површине и висине.

Који је параметар н? То зависи од типа собе.

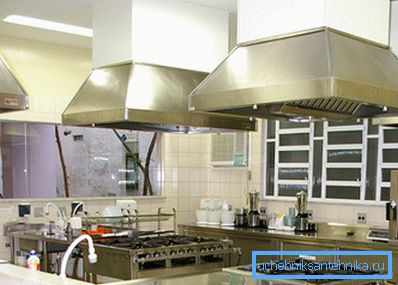

Напомена: у неким случајевима, тренутни СНиП не указује на бројност, већ директну потребу за замену ваздуха за собу, санитарну опрему, шпорет итд.

Дакле, за озлоглашену кафану површине 100 м2 са висином плафона 3,5 метара са две гасне пећи и једним тоалетом за две ВЦ шоље, приближна потреба за заменом ваздуха ће бити 2к100к3,5 + (100 * 2) + (50 * 2) = 1000 м3 / један сат

Израчунавање по броју посетилаца

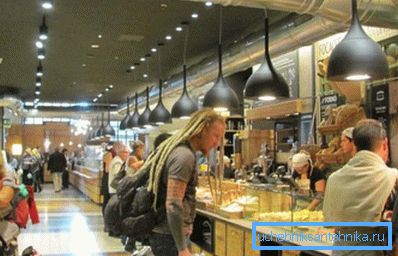

Овдје се инструкција за израчунавање сведе на умножавање максималног броја посјетилаца и потреба за ваздух једне особе (претпоставља се да је 60 м3 / сат за будјење и 30 м3 / сат за спавање). Дакле, уз максималну корисност кафића од 20 људи (особље и посјетиоци) вреди почети од 20 * 60 = 1200 м3 / сат. Пошто је ова вриједност већа, вреди се одустати од тога у будућности.

Секција

Израчунава се као С = Л * 2,778 / В, где:

• С је попречни пресек канала.
• Л - проток ваздуха.
• В - проток ваздуха.
• 2.778 - коефицијент координације вредности, омогућавајући резултат у квадратним центиметрима.

Јасно је да ће повећање протока смањити попречни пресек, уз одржавање перформанси. Међутим, прекомерна цијена је повећање буке; због тога се обично ограничава на вредности од 3-4 м / с.

За наш случај, са брзином протока од 4 м / с, минимални део канала биће 1200 * 2.7878 / 4 = 833 цм2. Једноставна употреба формуле кружног подручја даје нам пречник 33 центиметра (заокружено до стварне величине цеви - 350 мм).

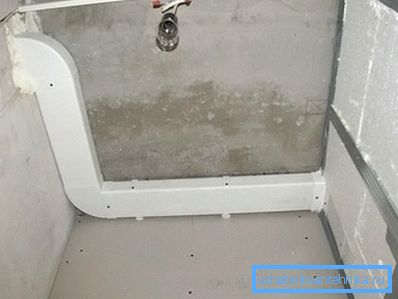

Напомена: у пракси се често користе правоугаони ваздушни канали за скривене бртве. Њихов пресек је једнак производу страна: на пример, димензија 250к355 мм је погодна за наш случај.

Дистрибутери ваздуха

Овде не постоје универзалне формуле: производи се бирају из каталога у складу са граничним условима.

Шта тачно?

• Величине.
• Редовни проток ваздуха.
• Велики опсег брзине протока 0,5 м / с (већа брзина се перципира као нацрт и доводи до неугодности за посетиоце).
• Ниво буке. Код стамбених просторија, максимално дозвољени ниво буке вентилације се обично претпоставља као 25 дБ, за јавне просторе - 35 дБ.

Савет: мора постојати статичка комора притиска или адаптер испред решетке за распоређивање ваздуха, што доводи до окретања тока под правим углом. У супротном, ваздух ће се распоређивати неједнако преко своје области, што ће узроковати повећање буке или пад пропусног опсега.

Притисак

Зависност потребног притиска на простору вентилираног простора је линеарна: с повећањем површине, повећава се дужина ваздушних канала.

Лоша вијест за дизајнера је да је тачна прорачун отпорности на вентилацију врло компликована, јер зависи од тежине варијабли:

• Пречник цеви.
• Број веза и окретања.
• Присуство филтера и грејача.

Добра вест је да ће прекомерни притисак вентилатора у фиксним перформансама довести до благог повећања потрошње енергије.

Због тога се обично користи поједностављена процена овог параметра:

• За собе површине 50-150 м2, 75-100 Па се сматра нормом.
• Са површином од 150-350 м2, вриједи фокусирати на 100-150 Па.

Термичка снага

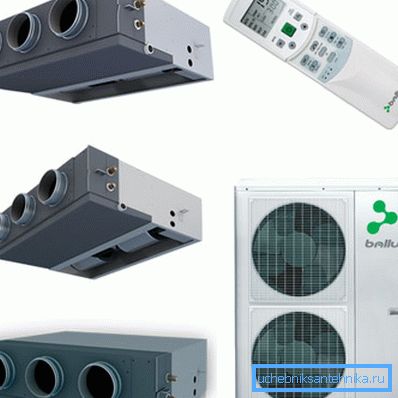

Често, радни нацрт вентилације укључује рачунање снаге система за грејање и климатизацију.

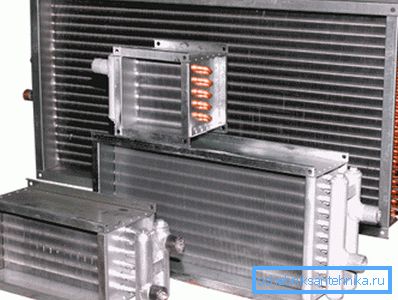

С обзиром да се топлотни капацитет ваздуха прилично мења са променама температуре, потреба за излазом топлоте грејалица или канализованог клима уређаја одређује се само капацитетом вентилације и делта температуре између свежег ваздуха и улице.

Термичка снага израчунава се формулом П = Дт * Л * 0,336, где:

1. П је термичка снага у ватима.
2. Дт је разлика у температури између улице и прилива у степенима.

Савет: норма температуре доводног ваздуха за зиму је + 18Ц.

1. Л - проток ваздуха у м3 / сат.
2. 0.336 је топлотни капацитет ваздуха у В * х / м3 * с.

Дакле, при спољној температури -15С и приливу од 1200 м3 / сат, потреба за топлотним капацитетом грејача биће 33 * 1200 * 0.336 = 13305 В.

Закључак

Надамо се да ће информације пружене читаоцу бити корисне. Додатне информације о начину на који ће пројекат бити израђени за собу биће понуђени на видео снимку у овом чланку. Успехи!
