Пројектовање вентилације: како одабрати опрему и израчунати

Комфорна микроклима у кући или стану у великој мери зависи од правилног функционисања система свежег прилива и уклањања загађеног ваздуха. А ефикасност његовог рада је директно повезана са квалитетом дизајна вентилације и климатизације у просторијама.

Детаљна покривеност овог питања посвећена је материјалу испод.

Варијанте вентилационих система

С обзиром на високе трошкове дизајнирања вентилације и климатизације, многи занатлије одбијају услуге специјализованих архитектонских бироа и инжењерских фирми, припремајући неопходну документацију својим рукама.

Овај процес је прилично тежак и захтева присуство одређених теоријских знања.

Осим тога, водите рачуна о следећим факторима:

• подова;
• њихова функционална сврха;
• географску локацију и климатске карактеристике;
• начин рада објекта.

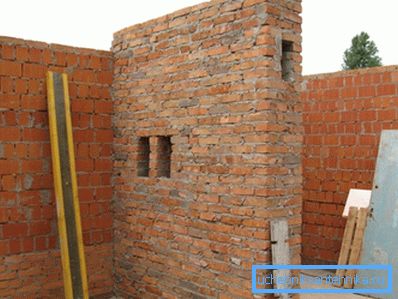

Осим тога, у системима за снабдевање ваздухом приватне куће, неопходно је предвидјети инсталацију постројења за филтрирање, као и вентилационе осовине, које могу бити дио грађевинске конструкције.

Ако говоримо о дизајну вентилације за:

• индустријске зграде (радионица, радионица);
• тачке јавне угоститељства (ресторан, кантина);
• пословни простори (складишта, трговачки комплекси) -

- овде, поред ефикасности, морате узети у обзир и многе додатне захтеве - ватрогасне, санитарне, технолошке и тако даље. У овом случају препоручује се ангажовање специјалисте.

Према СНиП 2.04.05-91 постоји неколико варијанти система за обезбеђивање соба са чистим ваздухом:

• са природном ваздушном силом;
• са принудном организацијом кретања ваздушног тока;
• комбиноване шеме.

Обрати пажњу! У дизајну, поред техничких параметара, потребно је узети у обзир и економску компоненту, тј. Који ће бити трошкови рада вентилационог система. Ако природна вентилација не изазива трошкове, онда вентилатори, грејачи и размењивачи топлоте, који су део механичког система, троше електричну енергију, што повећава комуналне рачуне.

Природни вентилациони дизајн

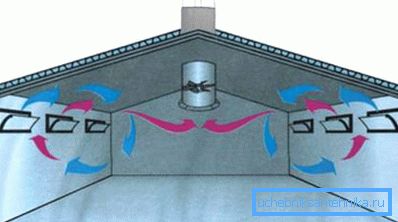

Овај начин обезбеђивања соба са чистим ваздухом се користи од периода и данас је популаран. У овом случају, кретање ваздуха је организовано због разлике у температури и притиску изван куће (стан) и унутар просторија.

Ваздух загађен људским отпадним производима извлачи се кроз излазне канале и усисава пролаз кроз прозоре, вентилационе отворе, пукотине и поре у зидовима.

На ефикасност такве вентилације утиче:

• смер ветра;
• температура околине;
• атмосферски притисак.

Међутим, ако је раније димњак играо улогу издувних гасова и довољно количине ваздуха која је пролазила кроз празнине између дневника, онда савремене грађевинске технологије обезбеђују скоро потпуну тишину унутрашњости. Због тога је неопходно пројектовати и инсталирати додатне канале за довод и одвод ваздуха. Тек тада ће природна вентилација ефикасно функционисати.

Предности и мане

Пре него што ближе погледамо дизајн вентилације са природним нацртом, поново се осврнемо на своје предности и слабости.

Карактеристике дизајна канала за снабдевање

Дизајн и прорачун вентилације мора почети са улазним системом. Да би се најефикасније заменио ваздух, неопходно је обезбедити покретање долазног ваздуха брзином од 0,2 метра у секунди. За то се користе специјални улазни вентили.

Обрати пажњу! Многи почетници не занима инсталацију ове опреме, ослањајући се на чињеницу да ће његова улога успјешно испунити прозори и вентилациони отвори. Овај приступ је фундаментално погрешан. Прво, губитак топлоте се толико повећава, друго, звучна изолација је поремећена, а треће, велика количина прашине са улице улази у собу.

Када дизајнирате доводне канале за довод ваздуха, морате имати у виду да постоје два типа вентила:

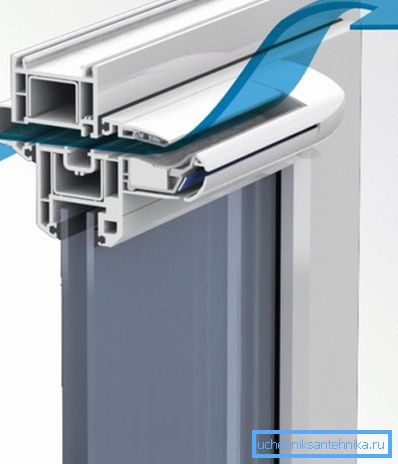

1. Прозори. Они се уграђују директно у оквир прозора (у њему се мора направити рупа). Дају довољно вањског ваздуха, смањивши брзину долазног тока. Ако је температура изнад прозора сувише ниска, могу се затворити клапнама.
2. Зид. Монтира се у зид између прозора и радијатора. Дизајн омогућава присуство филтера и пригушивача. Поред тога, пролазни ваздух ће се загријати. Канал за ваздух може бити опремљен аутоматском клапном која регулише интензитет усисавања ваздуха, у зависности од спољашњих услова (температура и влажност ваздуха).

Нијансе распоређивања издувних канала

Упутства за дизајн природне вентилације, поред улазних канала, захтијева присуство издувних канала.

При самом развоју пројекта, такве особине треба узети у обзир:

• излазне рупе морају бити постављене у санитарну просторију и кухињу, с обзиром на то да је ваздух највише загађен и влажан;
• крај димњака у викендици мора да се подиже изнад крова на висину од преко 0,7 метара, иначе диференцијални притисак неће бити довољан за појаву вуче;
• горњи прстен издувног канала треба заштитити кишобраном који спречава улазак падавина и страних предмета;
• Боље је направити вентилациони канал од нерђајућих цијеви, а не цигле, јер њихова глатка унутрашња површина доприноси изгледу добре пластике и не ствара отпорност на проток ваздуха.

Пројектовање комбиноване вентилације

Упркос чињеници да је природни систем прилива и уклањања ваздуха економичније, препоручљиво је одабрати пројекат комбиноване вентилације.

У овом случају, стандардно коло се на одговарајућим местима појачава електричном опремом, што повећава брзину протока ваздуха.

Прилив у овом случају се такође организује помоћу подзавода или прозорских вентила, а издувни канал је опремљен вентилатором.

Ево неколико начина на који можете организовати ефикасну схему комбиноване вентилације:

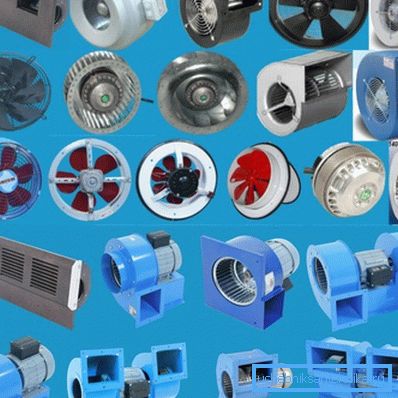

1. У малом стану или сеоској кући, довољно је уградити вентилаторе на сваки излазни простор. Осим тога, потребан електрични екстрактор налази се изнад пећи. Вентилатори могу бити повезани на исту електричну линију са светлом и истовремено укључени. Такође можете инсталирати сензоре покрета. Велики минус таквог решења је недостатак природне размене ваздуха, односно поклопац ће радити само када је опрема укључена.
2. Вентилатор је уграђен у заједнички ваздушни канал, где се испоручују ваздушни канали који воде из кухиње и санитарног блока. Најчешће, у овом случају, цео систем је монтиран у поткровљу, а вентилационе решетке - на плафону. Важно је пажљиво израчунати пресек канала и снагу уграђених вентилатора. Сви потребни параметри наведени су у пратећој документацији за опрему.

У неким случајевима могуће је инсталирати вентилаторе на улазним каналима. Они се разликују од издувних гасова тако што могу да загреју хладни ваздух који долази са улице. Захваљујући овој опреми, у собама се ствара повећани притисак који "загађује" загађени ваздух у излазне канале.

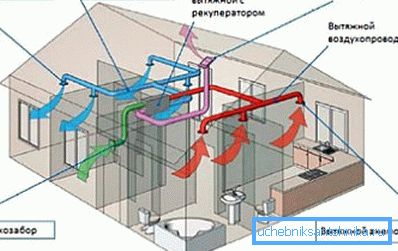

Механички вентилациони дизајн

Ако подручје вашег дома прелази 300 квадратних метара. метара, препоручљиво је размишљати о пројектовању и уградњи интегрисаног аутоматизованог система вентилације. Најделотворнији је, међутим, само стручњаци треба да се баве његовим развојем и инсталацијом.

Неопходно је узети у обзир многе могућности:

• број и величину канала, шему њихове дистрибуције у кући, локацију улазних и излазних отвора;
• снага искоришћених вентилатора;
• потребу за уградњом филтера, рекуператора, стабилизатора влаге и тако даље.

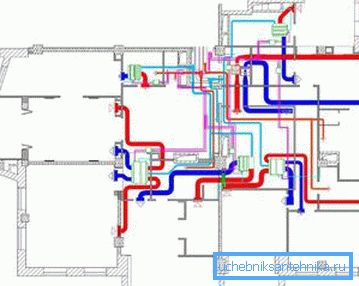

Најчешће, дизајн таквог система се обавља заједно са припремом цртежа саме стамбене зграде.

Главна предност аутоматског система за довод и издувавање је потпуно аутоматско управљање. Специјална електроника независно регулише брзину, запремину и температуру протока ваздуха, на основу података добијених од спољашњих сензора.

Још један плус је присуство рекуператора. Овај уређај загрева улазни проток ваздуха на рачун одлазног ваздуха (без дозволе за мешање), што може знатно смањити трошкове загревања простора у хладној сезони. Такође је могуће инсталирати јединствену кондициону јединицу, која ствара удобну микроклиму у свим просторијама без кориштења одвојених сплит-система.

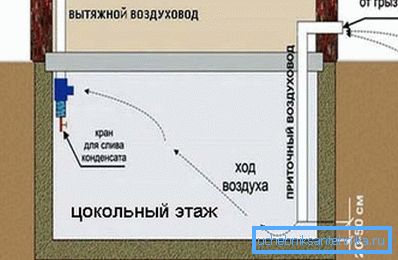

Базна вентилација

Ако сте сами дизајнирали систем за вентилацију куће, не заборавите на подрум и подрум.

По правилу, на овом нивоу постоје многе помоћне просторије:

• радионице,
• сауне
• прање веша
• складишта,
• базени и тако даље.

Сви они захтевају делотворну вентилацију, иначе ће повећани ниво влаге довести до стварања плесни и гљивица на зидовима, што ће негативно утјецати на микроклиму не само подрума, већ и читаве стамбене зграде у целини.

Закључак

Након што прочитате горе наведене информације, добићете идеју о нијансама дизајнирања и инсталирања различитих врста вентилационих система.

Видео у овом чланку такође је посвећен томе како научити како дизајнирати вентилацију свог стана или викендице.
