Противпожарна вентилација: уређај, регулаторни захтеви,

Шта би требало да буде савремена ватрогасна вентилација? Који елементи се користе у његовом пројектовању и изградњи? Да ли постоје неки регулаторни документи који регулишу његову структуру?

Покушајмо одговорити на ова питања.

Задаци

Да започнемо, сазнаћемо са којим проблемима вентилација треба да решава у случају пожара (погледајте чланак Пипе за вентилацију: главне сорте и њихове карактеристичне особине).

Заправо, постоје три.

• Неопходно је спријечити ширење ватре између просторија на вентилационим каналима.. Стална вуча, врући ваздух и велики број производа непотпуног сагоревања могу проузроковати секундарне пожаре у целој згради.

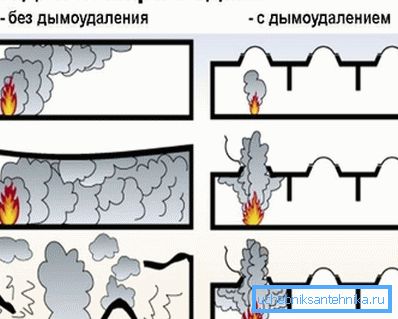

Међутим: већина жртава ватре није жртва високих температура, већ дим од просторија. Недостатак видљивости је дезоријентисан, а сагоријевање кисеоника и акумулација производа сагоревања брзо доводе до губитка свијести.

• Стога је други захтев: вентилација пожара мора осигурати брзо и ефикасно уклањање дима и производа сагоревања. Задатак је комплициран чињеницом да се обично гријају на високе температуре.
• Поред тога, људима у процесу евакуације је потребан свеж ваздух. Дакле, не треба само издувавање димова, већ и присилно вентилирање.

Оцењени захтеви

Основни захтеви заштите од пожара за вентилацију су наведени у приручнику 13.91 до СНиП 2.04.25-91. Означите кључне тачке документа.

Ако је простор подељен са ватреним оклопима, вентилација се монтира засебно за сваки одељак.

Општа пожарна (хитна) вентилација може бити за:

1. Стамбени, јавни и административни простор;
2. Производни погони када се стављају на највише три спрата;
3. Складишта и складишта када се налазе на више од три спрата;
4. Складишта, складишта и индустријски објекти смјештени у одвојеној једносворној згради и имају врата само споља.
5. Купатила, купке, перионице и друге просторије за домаћинство.

Простор у којем је велики број људи стално или привремено мора бити опремљен посебним каналом.

За подручја производње у којима се могу формирати експлозивне смеше, вентилација се врши и одвојено. Капацитет вентилације треба да обезбеди најмање једну замену ваздуха на сат.

Међутим: ако је висина собе преко 6 метара, може се ограничити на 6м3 по квадратном метру.

У просторијама у којима услови производње могу довести до стварања запаљивих и експлозивних смеша, доводи ваздуха издувне вентилације налазе се на мање од 40 центиметара од нивоа плафона. Уз вероватноћу акумулације детонирајућег гаса (мешавина водоника и ваздуха), растојање се смањује на 0,1 метара (за собе са висинама изнад 4 метра, то је 0,025 висине, али не више од 0,4 метара).

Уклањање дима треба обезбедити за:

• Из ходника и ходника индустријских, административних и кућних објеката висине више од 26,5 метара.
• Из коридора дужине 15 метара без светлосних прозора.
• Из коридора стамбених зграда до 10 спратова и више са димним степеницама.

Поред поменутог документа, правила за гашење вентилације у случају пожара наведене су у тачки 12.4 СНиП 41-01-2003

1. У случају пожара, рад присилне вентилације за све просторије, осим присилног доводјења ваздуха у евакуационе коридоре и осовине лифта, зауставља се.
2. Искључивање може се вршити и потпуним уклањањем снаге из централа и појединачним управљачким кругом за сваки систем.

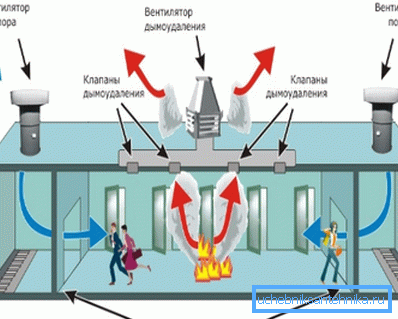

Како то ради

Како се извршавају сви горе наведени задаци вентилационог система?

1. Када се сигнал добије од детектора (уређаја који процјењују температуру или прозрачност ваздуха) у стандардном систему вентилације, вентилатори су искључени и вентили се активирају, потпуно блокирају његов рад.
2. У исто време, вентили у систему за уклањање дима отварају се; вентилатори - напајања су напајања. Почиње пумпање производа сагоревања.
3. Паралелно са испуштањем загађеног ваздуха у осовине лифта и путева за бекство, добијају се велике количине чистог уличног ваздуха.

Главни технички проблеми који могу настати током рада таквог система су прилично предвидљиви. На високим температурама евакуисаних производа сагоревања, танкослојни поцинчани вентилациони канали могу се деформисати са цурењем; пластични делови вентилатора ће брзо постати неупотребљиви ако се прегреје.

Отуда инструкција:

• Противпожарни канали су направљени од црног челика дебљине 1,2 милиметара.
• Сви вентилатори и противпожарна клапна за вентилационе системе су израђени од материјала отпорних на топлоту.

Речник

Хајде да се упознамо са неким појмовима и дефиницијама везаним за системе за противпожарну вентилацију.

Заједничка терминологија

Тактичка вентилација у ватри је релативно нова технологија, која укључује употребу моћних мобилних вентилатора за стварање протока ваздуха у изгорећој згради. Циљеви су идентични онима описаним у претходном тексту - уклањање производа сагоревања и испорука свежег ваздуха за евакуацију људи и за сигуран рад ватрогасне бригаде.

Ватилације контролисане ватре су пожари са вишком запаљивих материјала и ограниченим протоком кисеоника кроз вентилационе канале. За гашење, често је довољно потпуно блокирати рад вентилационих канала.

Опрема

Проучићемо неке елементе вентилационих система за спречавање пожара.

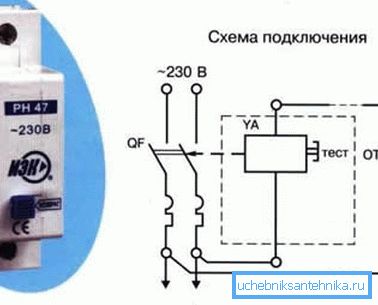

Независно издање је електромагнетни уређај који даљински искључује напајање вентилатора на сигнал с ручног терминала. Таква схема за онемогућавање вентилације у случају пожара омогућава ручно дуплирање рада сензора.

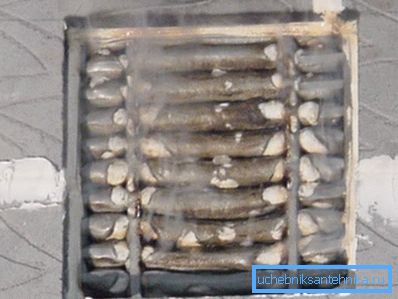

Ватроотпорне решетке су уређаји за једнократну употребу који заустављају циркулацију ваздуха у вентилационим каналима када се прегревају. Како се њихов рад проводи?

Решеткаста ребра (ламела) су танко обложене облоге натријум-силиката. Када се загреје изнад 100 степени, минерална база почиње брзо повећавати запремину, испуњава лумене и потпуно зауставља кретање производа сагоревања. Ограничење ватроотпорности решетке је 45-120 минута.

Упркос једноставном дизајну, цена производа је прилично висока: округла решетка пречника 100 милиметара коштаће купцу 3-3,5 хиљада рубаља.

Инсталација до саме инсталације је изузетно једноставна:

1. Решетка је уграђена у припремљен отвор у каналу.
2. Оквир је фиксиран са топлотно отпорним силиконским заптивним средством или цементним малтером.

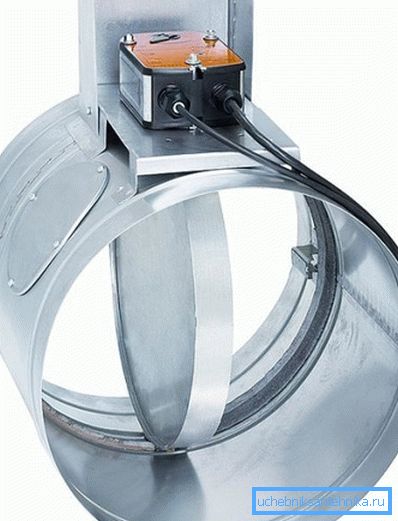

За разлику од решетке, вентилациони вентил за вентилацију се може активирати више пута.

Шта би могли бити ови уређаји?

• Нормално отворена (преклапање вентилације у случају пожара).

• Нормално затворен (отварање канала за уклањање дима).
• Двоструко дејство (затварање у случају пожара и отварање након гашења како би се уклонили производи сагоревања).

Принцип рада је једноставан и јасан: поклопац у једној од позиција потпуно преклапа вентилациони канал. Како и како се може покренути?

Закључак

Наравно, у нашем минијатурном прегледу упознали смо читаоца само са малим дијелом решења која се користе у пројектовању вентилационих система.

Видео у овом чланку, као и обично, понудиће му пажњу на додатне информације о вентилацији дима. Успехи!
