Шема вентилације: како креирати нови пројекат и разумети

Како у изградњи новог тако иу одржавању постојећег вентилационог система, неопходно је знати како то функционише. Да би схватили све нијансе и особине помоћи ће се вентилационој шеми - у Хрушчовом, модерном апартманском комплексу, приватној стамбеној кући или другом објекту.

Упутства наведена у овом материјалу описују основна правила за припрему и употребу ових докумената.

Карактеристике рада са техничком документацијом

Потребно је прочитати дијаграме

Чак и прије изградње приватне стамбене куће, планирања поправки у стану, узимајући у обзир опције за завршну обраду у хамаму или купатилу, треба водити рачуна о дизајну и картирању различитих инжењерских мрежа, укључујући вентилацију. Грешке и недостаци у овој фази изградње биће веома тешко поправити с властитим рукама након његовог завршетка.

Ипак, могуће је ефикасно решити проблеме и постићи удобну микроклиму у кући када нисте учествовали у развоју пројекта и изградњи објекта. У том случају, неопходно је заменити или надоградити само оне дијелове вентилационих мрежа који значајно смањују укупну ефикасност система.

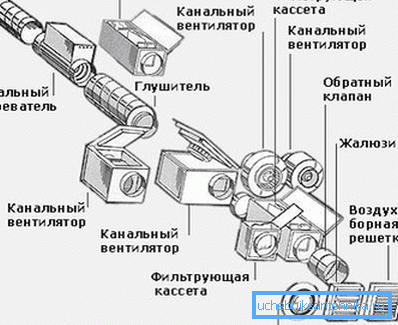

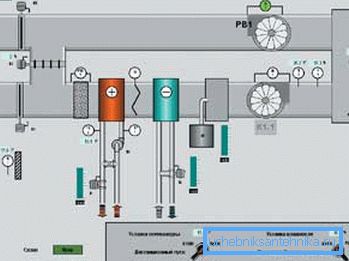

Опет, корисна је постојећа или на ново састављена мемонијска шема вентилације, на којој је ова или она опрема означена посебним симболима, као и његове инхерентне техничке карактеристике и карактеристике. Потребно је само научити разликовати, на пример, ознаку неповратног вентила у вентилационој шеми, од стрелица као што је то, што указује на присуство потпуно различитих компоненти и склопова.

Општи захтеви пројекта

Приликом израде документације у вези са системом снабдевања свежег ваздуха важно је размотрити следеће параметре:

• број спратова у кући;
• загађење спољашњег ваздуха;
• ниво буке на отвореном;
• категорија пожара.

Током припреме вентилационе шеме, поред параметара ефикасности, треба обратити пажњу на неколико додатних фактора:

• могућност ширења ватре кроз вентилационе канале током ватре;
• могућност хлађења просторија и продора загађеног ваздуха кроз ваздушне канале великог попречног пресека.

Да би се избјегле горе наведене проблеме, препоручљиво је предвидјети кориштење ватроотпорних материјала и опреме, као и уградња заштитних вентилационих вентила који спречавају појаву повратног потиска у вентилацији.

Дизајнирање новог система вентилације

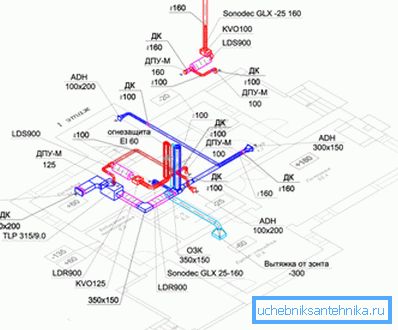

Детаљна схема вентилационог система (укључујући аксонометријску) је неопходна за координацију пројекта приватне куће у изградњи у контролним и надзорним случајевима.

У овом случају, обавезан услов је уградња опреме која може пумпати жељену количину ваздуха:

• за собе у којима се планира стално пребивалиште - 3 цу. метара на сат по 1 квадрат. квадратни метар;
• за купатила у комбинацији са тоалетима - 50 цу. метара на сат;
• за одвојене водоводне просторије - 25 цу. метара на сат.

Такође је важно запамтити да је за ефикасно обезбјеђивање становника куће или стана свежим ваздухом неопходно проћи. Због тога је документација о набавци обично приложена пројектној документацији.

Обрати пажњу! Употребљена опрема и употребљени ваздушни канали не смеју одговарати само санитарним стандардима, већ и захтјевима за заштиту од пожара. Иначе, пројекат који сте припремили неће одобрити ватрогасци.

Приликом креирања цртежа и извођења инжењерских прорачуна неопходно је размотрити и следеће параметре:

• тип вентилације који се користи;
• начин дистрибуције ваздушног тока у просторијама;
• присуство у вентилационом систему чишћење долазећег ваздуха;
• потреба за уградњом и пројектовањем рекуперације топлоте.

Поред тога, не треба заборавити естетску компоненту. Ваздушни канали, усисна и издувна решетка треба органски уклопити у дизајн просторија и не ометати живот или рад људи.

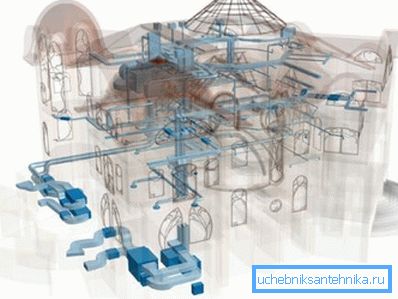

Надоградња постојећег система

Често постоје ситуације када је потребно замијенити или надоградити вентилациону мрежу у већ изграђеној и пуштеној згради. Ово је прилично проценат времена, међутим, прилично је приступачна за само-имплементацију.

Савјет! Трошкови прераде готових комуналних услуга увек су већи од развоја и инсталације нових. Због тога увек пажљиво дизајнирајте и израчунајте све параметре. У будућности ће се исплатити много пута.

Процес преобликовања постојеће вентилације састоји се од неколико узастопних фаза:

• израчунавање запремине циркулационог ваздуха;
• избор одвода ваздушних канала;
• изаберите тип вентилатора, филтера и другу неопходну опрему.

Након тога се израђује природни вентилациони дијаграм или цртеж механичког система за размену ваздуха, одређује се место за уградњу канала и опрема за причвршћивање, а врши се и извођење грађевинских радова.

Вентилацијски системи стамбених зграда

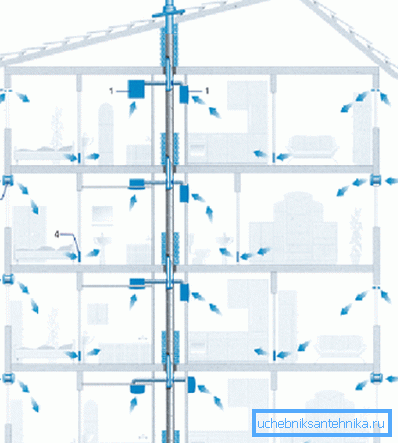

Принцип рада вентилационог система у модерној градској кући заснован је на природном протоку ваздуха који улази кроз отворене прозоре и врата и уклања се кроз обичне вентилацијске канале.

У старим кућама (висине до 5 етажа) могуће је уредити засебну издувну осовину за сваки стан. У модернијим зградама ваздушни канали из апартмана излазе у заједнички канал, који се завршава на техничком поду, осигуравајући жељени ниво вуче.

У новим високоповређеним зградама (више од 24 спрата), поред главне вентилационе шахте, изграђује такозвани горњи канал, који је повезан са главним каналом. Захваљујући овом решењу повећава се запремина пумпаног ваздуха, а влажност и температура у свим собама стабилизују.

Закључак

Добар кућни мајстор разликује се од свог неуобичајеног колеге у томе што увек започиње образац будућег стварања пре почетка рада. Ово важи и за системе вентилације. Доступност јасне и једноставне документације не само олакшава рад радника, већ и омогућава лако решавање проблема који се јављају.

За више информација о изради и припреми грађевинске документације, можете сазнати на видео снимку у овом чланку.
