Шибер за вентилацију: уређај, сврха употребе, алтернативе

Који је то уградна капија? За шта се користи? Шта се састоји од врата и како се уклапа у вентилациони канал?

Шта га може замијенити? Покушајмо одговорити на ова питања.

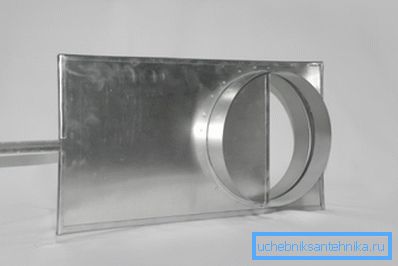

Шта је то

Пре нас је најједноставнији вентил за подешавање и затварање вентилационог канала. Ради се о равном вентилу дебљине око милиметра, направљеног, по правилу, од поцинкованог челика.

Вентил, у зависности од величине врата, може да се креће дуж два типа водича:

• Са малом величином канала (до око 250 мм) - у џепу за слотове.

• У каналима са већим капацитетом вентил се фиксира пар углова. Такви водичи се лакше чисте од прљавштине; Штавише, они стварају нешто мање отпор код отварања и затварања вентила.

Напомена: без обзира на тип водича, вентил не блокира канал чврсто и не осигурава потпуно одсуство цурења из њега у отвореном положају. Као резултат, врата се не могу користити као вентил за ватру или нужну вентилацију.

Класификација

Какви су вентили за вентилацију? По којим знацима могу бити класификовани?

Облик кабла

Типичан индустријски канал има округли облик. Разлог је једноставан: округли део има максималну површину са минималним обимом. Као резултат тога, код фиксне дебљине зида, цена по метру канала са одређеним протоком је минимална.

Мало мање коришћене правоугаоне кутије.

За шта су они?

• У овом случају, много је лакше инсталирати грејаче који обезбеђују загрејан ваздух. Већина њих је квадратна или правоугаона: производња бојлера под кружним попречним пресеком једноставно није технолошка.
• Правоугаони канал се лакше сакрије иза лажног плафона или лажног зида. Са истим одељком као и округли, он је у стању да заузме мање простора за складиштење.

Као што можете претпоставити, вентили вентила се производе за ваздушне канале оба типа. У првом случају, они се монтирају на утичнице са њиховом накнадном сабијањем; у другом, користе се прирубничке везе.

Угао према оси канала

Типичан капиларни вентил затвара воду, сјећи га под углом од 90 степени до уздужне осе. Чак и са релативно ниским протоком ваздуха, делимично затворен вентил, који узрокује турбуленцију, постаје извор јаког буке. Због тога се не користи за подешавање унакрсног канала.

У системима пнеуматског транспорта, међутим, често постоји потреба да се делимично ограничи пролазност канала. У овом случају се користи коси капија, која се крије кроз проток под углом од 45 степени.

Његов облик вам омогућава да убијете две птице једним каменом:

• Ниво буке је значајно смањен због мање турбуленције на препреци.

• Прецизније подешавање капацитета канала постаје могуће: померање вентила фиксном количином значи мању процентуалну промену у животном делу.

Скупштина

Како инсталирати проток вентила сопственим рукама? Прецизније, шта треба запечатити везу? Упутство је прилично предвидљиво пронађено у СНиП 3.05.01-85 Унутрашњи санитарни и технички системи.

Прикључак без прикључка

Осим тога: практикује заптивање спојева спојева с силиконским заптивним средствима. СНиП не забрањује њихову употребу: након списка препоручених материјала, она специфицира могућност кориштења метода заптивања која нису укључена у ову листу.

 Прирубнички прикључак

За прикључке прирубница, СНиП специфично одређује неке карактеристике склопа.

• Суспензија или носач који обезбеђује ваздушни канал не сме пасти на прирубницу.
• Сви вијци морају бити смјештени на једној страни прирубнице.

• Ако је прирубница хоризонтална, вијци би требали бити на врху, матице би требале бити на дну.

Коментар: ова препорука се односи на уобичајену сигурност. Вијак је тежи од навртке и, ако је пао са висине, може да нанесе теже повреде.

Алтернативе

Ово укључује бројне амортизере и вентиле, који се разликују како у извршеним функцијама, тако иу уређају.

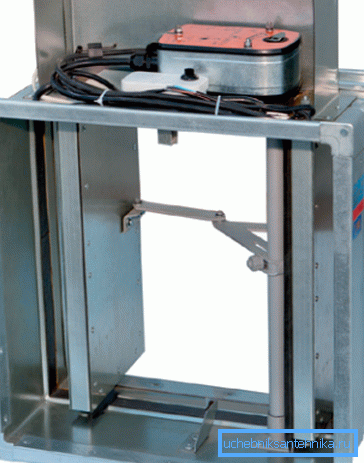

Противпожарни вентили су дизајнирани да одмах зауставе природну или присилно вентилацију у случају пожара, као и напротив, за масовно снабдевање ваздуха на путевима евакуације људи.

У зависности од почетне позиције разликују се вентили:

• Нормално отворен;
• Нормално затворен;
• Двострука акција.

За активирање вентила може се користити:

1. Комбинације соленоида и одбијања. Соленоид може отворити вентил; затвори; држати у отвореном и затвореном положају, спречавајући повратну опругу; одговорни за рад браве, ослободите вентил.
2. Флексибилна брава са опругом. Вентили са оваквом шемом рада су јефтини, али су способни само за једно активирање.
3. Серво са мотором и мењачем.

Поред тога, уместо косих капија, широко се користе дрочни вентили са ручним или електромеханичким актуаторима.

Закључак

Претпоставићемо да смо се упознали са новом врстом вентилационих уређаја. Као и обично, видео у овом чланку ће понудити читаоцима додатне информације о теми.

Успехи!
