Шта је издувна вентилација - карактеристике и типови

Вентилација је један од инжењерских система за одржавање животног века одговоран за ефикасну циркулацију ваздуха у било којој врсти собе. Одсуство правилно организованог система вентилације може довести до стагнације ваздуха, промена нивоа влаге на којој је могућа формирање плесни, гљива и непријатног мириса у просторији. Хајде да погледамо како издувна вентилација функционише и колико је добра.

Сврха издувне вентилације и његове врсте

Основни задатак овог система је да циркулише проток ваздуха у просторијама. Изводи се организовањем кретања ваздуха који улази у собу од споља и његовог накнадног глатког уклањања.

За ваше информације! Проток ваздуха са улице базиран је на принципу издувне вентилације. Без тога, у просторији са радном капуљачом, ваздух ће бити рафиниран.

Системи вентилације домаћинстава

Систем издувне вентилације станова и, на пример, канцеларијски простор може се поделити на:

• Прилагођено, то јест, служи једној или више суседних просторија. Обично за стамбене просторије то је кухиња и купатило, или вентилација једне приватне куће у земљи. Где је природна размена ваздуха немогућа, неопходна је уградња вентилације издувних гасова. За то је вентилатор (центрифугални или аксијални) уграђен у вентилациони канал.

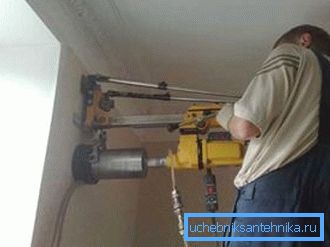

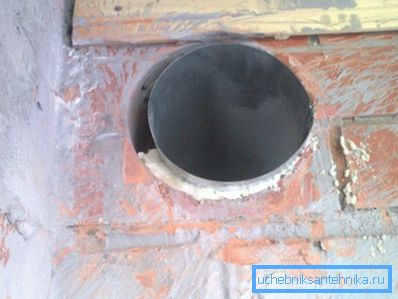

• Уклањање ваздуха из купатила обично се одвија кроз мале димњаке за вентилацију, постављене у изградњу плафона или директно до улице кроз спољни зид.
• Могуће је комбиновати екстракте из неколико купатила у заједнички канал.

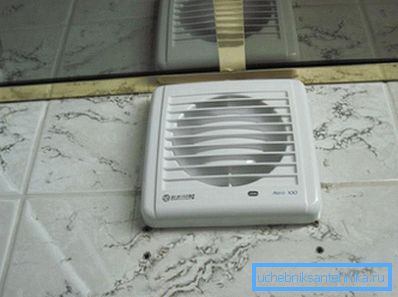

Напомена! Вентилатор је, по правилу, лако повезан са вашим рукама паралелно са прекидачем за светло. Понекад се инсталира додатни временски реле, продужавајући рад вентилатора након искључивања осветљења, неко време.

• Вентилатори су опремљени посебним вентилом који дозвољава ваздух да се креће када је уређај укључен и закључава пролаз када је искључен.

• У кухињама, за лоцирање уклањања дима и паре изнад пећи, уграђен је кишобран који такође носи декоративно оптерећење. Поклопац је опремљен вентилатором и филтером који се састоји од:

• Масти и прљавштине.
• Кертриџ са супстанцама које неутралишу непријатне мирисе. Ово је обично сорбент, на пример, активни угљеник. Овај уређај треба заменити око 2-3 пута годишње пошто је прљав.

• Централ. Ови су уређени, на примјер, у стамбеним зградама гдје се издувна вентилација у стану одвија кроз систем одвојених канала који имају приступ преко крова зграде. Ово нарочито важи за армирано-бетонску монтажу, где је дизајн појединачних издувних система тешко.

• Сваки апартман у купаоници и кухињи има излаз са уграђеном вентилацијском решетком до вертикалног вентилационог канала.
• Сви канали иду на кров где су вентилатори постављени изнад њих.
• Можете спојити вертикалне канале у једну на врху зграде и инсталирати један снажан вентилатор.
• Ако у згради куће постоји технички под, вертикалне вентилационе канале се склапају у заједнички главни канал за ваздух у овој просторији. Може да служи мотору за издувну вентилацију, уграђену у надградњу изнад просторије мотора у осовини лифта.

Занимљиво Карактеристика централне вентилације стамбених зграда је пружање звучне изолације. Да се ​​комшије не слушају кроз вентилационе канале, у њих су уграђени посебни апарати за звучну изолацију.

• Комбиновано издувни системи су задовољени са предностима и манама централне и индивидуалне вентилације.

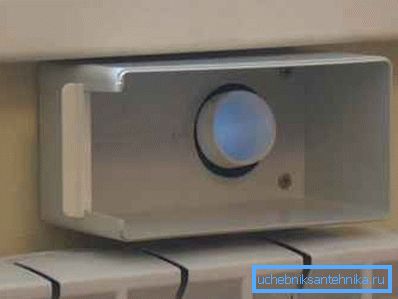

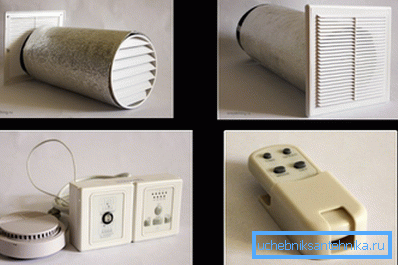

Поред вентилатора, примењује се и инсталација у вентилационе системе вентила за издувну вентилацију или једноставна решетка која омогућава размену ваздуха без принуде. Вентил за вентилацију је подесива клапна са елементом за причвршћивање, који одговара интензитету уклањања ваздуха из собе.

Сви горе наведени уређаји се монтирају директно на улазу у вентилациони канал.

Пажња! У просторијама где се дрвене прозоре за метал-пластику још нису промениле, не можете се бринути за природни проток ваздуха чак и када су прозори затворени. Када замените прозоре са пластиком, покушајте да стекнете дизајн са интегрисаним ваздушним вентилом.

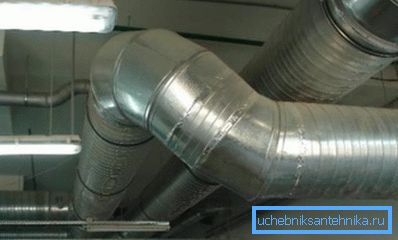

Вентилација индустријских просторија

Индустријска издувна вентилација поред стварања удобног радног окружења обавља и неколико задатака, у зависности од сврхе производње:

• Уклањање димних гасова у посебно опасним подручјима.
• Осигурати довољно вуче у котловима.
• Додатни врући дијелови, итд.

Системи вентилације у производњи су дизајнирани узимајући у обзир многе факторе:

• Сврха предузећа.
• Област индустријских објеката.
• Број људи који раде у одређеној просторији и врсту активности.
• Број и природа опреме која ради у радионицама итд.

Обрати пажњу! При израчунавању вентилације морају се узети у обзир климатске карактеристике региона у којем се налази производња.

Према принципу рада издувна вентилација у производњи може бити:

• Природно.
• Принудно.
• Мешани тип.

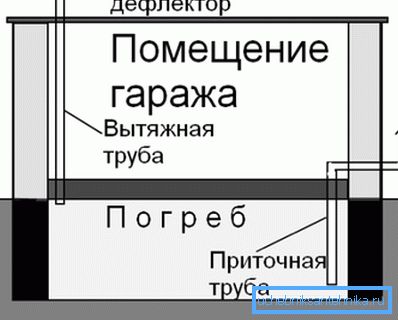

Природна вентилација у производњи, као иу свакодневном животу, врши се са спољашњим продором ваздуха и његовим уклањањем кроз вентилационе канале.

Потисак са овим методом вентилације просторија зависи од конвенција околне атмосфере:

• Притисак.
• Температурне разлике.
• Брзине вјетра

Коришћење ваздуха протиче кроз рупе у вентилационим каналима. У производним просторијама, ти отвори се налазе на висини од 180 и 400 цм од пода.

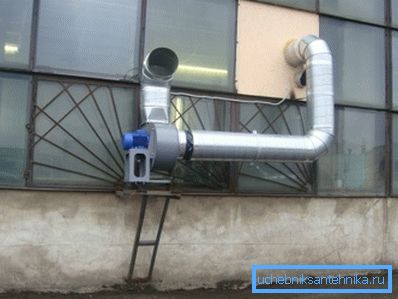

Присилни систем је опремљен специјалном опремом - аксијалним вентилаторима, који помажу активном уклањању издувног ваздуха из собе.

У случају употребе присилног ваздушног вентилационог кола, вентилатор обезбеђује додатни довод ваздуха у потребном запремини, повећавајући ефикасност размене ваздуха.

Снага вентилатора је изабрана на основу пројектних израчунавања потребне размене ваздуха.

Савјет! При избору погодне јединице није препоручљиво одступити од ове вредности на велики начин (са маргином), пошто цијена индустријског вентилатора директно зависи од његове моћи. Поред тога, то би довело до непотребног прекорачења трошкова у даљем раду.

Дизајн система вентилације

Као и стварање било које друге инжењерске комуникације, уређају за издувну вентилацију претходи прорачун и дизајн.

Овај процес се обавља у складу са техничким спецификацијама и састоји се од:

• Одређивање снаге вентилације оптимално за простор са одређеним волуменом и наменом.
• Израчун дужине и дијела ваздушних канала.
• Завршетак канала и додатних уређаја.
• Израчунавање и избор опреме.
• Избор потрошног материјала.

Одређивање размене ваздуха

Главна техничка упутства за дизајн вентилације СНиП 41-01-2003, која регулише нормативну брзину размене ваздуха за различите просторије, у зависности од њихове функционалне сврхе. Такође, овај документ предвиђа следеће норме потрошње по сату од стране једне особе, у зависности од занимања:

Напомена! Због правила и прописа који постоје за системе за размјену ваздуха препоручује се уградња издувне вентилације уз помоћ специјализованих радника.

• За производне просторије:

• Са природном вентилацијом - 30м3.
• Без природне вентилације - 60м3.

Стандардна вишеструка размена ваздуха - вриједност без јединице мјере, што указује на број пута комплетна замјена ваздуха у одређеној просторији у року од једног сата:

• За стамбене објекте - размена ваздуха је 1, али не мање од 30 м3 / х по особи.
• За купатила и кухиње - размена ваздуха је 1,5, али не мање од 60 м3 / х по особи.

Познавајући ове вриједности и параметре просторије, могуће је израчунати пројектовани капацитет вентилације на два начина:

• Први са употребом размака ваздуха према формули Л = н * В, где:

• Л је израчуната снага вентилације.
• н - нормативна учесталост размене ваздуха.
• В је волумен собе, једнак производу његове површине и висине.

По правилу, захтевана номинална снага вентилационог система пада у опсег:

• 100-500 м3 / х за станове.
• 1000-2500 м3 // х за приватне куће.
• 1000-15000 м3 / х за административне, магацинске и индустријске просторије.

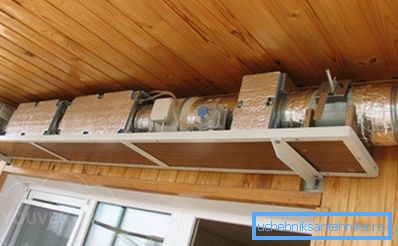

Састав система вентилације

Пошто сте добили пројектовани капацитет вентилације, можете почети да правите распоред својих главних елемената.

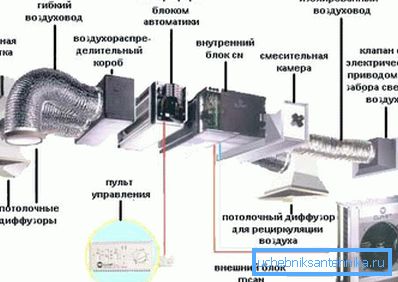

Састав типичног вентилационог система укључује:

• Цев за испушну вентилацију - округли ваздушни канал или кутија са правоугаоним попречним пресеком, за дистрибуцију ваздуха у свим просторијама. Његова дужина, конфигурација и попречни пресек зависе од распореда просторија, као и од дизајнерских карактеристика одређеног система и његове намене.
• Решетка за усисавање ваздуха се монтира директно на улазу у вентилациони канал.
• Вентилатор за гарантовану довољну замену ваздуха
• Филтер за пречишћавање ваздуха од механичких и хемијских нечистоћа. Филтери се користе у опасној производњи (у гаражама, аутомобилским услугама итд.) Иу свакодневном животу. Постоје две врсте филтера:

• Заменљива за једнократну употребу.
• Очишћено. Они се могу демонтирати, очистити и вратити на своје место.

Подсећамо вас да је дизајн и уградња вентилационог система боље обезбедити у руке професионалаца.

Закључак

Сада знате разлику између природне издувне вентилације и вештачког створеног, опремљеног у просторијама са високом влажношћу. У том случају, боље је изградити овај систем пре краја поправке, тако да би било лакше сакрити громогласну грану канала.

На представљеном видео снимку у овом чланку наћи ћете додатне информације о овој теми.
