Шта су измјењивачи топлоте за вентилацију: разлике и

Замену ваздуха у просторији када је разлика у температури унутар и споља увијек угрожена неугодношћу, а понекад чак и неприхватљивом. Због тога је производња извођача топлоте за вентилацију у неким случајевима од суштинског значаја за стварање цивилизованих услова.

Такве конструкције могу да раде из струје, воде и природне топлине горњег слоја тла, али њихова цена, која је сасвим природна, значајно ће се разликовати једна од друге. Сада обраћамо пажњу на јефтиније опције и комплетност информација ће вам показати видео у овом чланку.

Подземни измјењивач топлоте за вентилацију

Измјењивачи топлоте

Напомена Електрични измјењивач топлоте за измјену или измјену воде за вентилацију дизајниран је тако да стабилизује температуру ваздушног ваздуха. Дакле, пролазећи кроз загрејани или хлађени уређај, проток ваздуха се може загријати или охладити, зависно од услова температуре уређаја.

Разлике

Бојлер. Фото
  1. Као што смо рекли, постоје три врсте измјењивача топлоте према начину одржавања њихове температуре:
  • електрични (претвара струју у топлоту или хладноћу);
  • вода (користи температуру течног расхладног средства у систему грејања или ваздушног гријача);
  • подземне воде (користи природну температуру горњег слоја земље).
  1. Поред тога, подземне јединице такође могу бити различите, тј. Канале и канале. Инсталације канала подразумијевају систем цеви (канала) који су сахрањени испод земље кроз који пролази улазни ваздух.
  2. Али за инсталацију без цеви, цеви су потребне само за сисање ваздуха са површине и вучење у просторију - топлотна обрада се одвија у посебној ниши, обично пуном шљунком, али више на оној страни.

Напомена Постоји још један тип измјењивача топлоте - то је рекуператор, који у преводу из латинског значи буквално пријем или враћање. Ово је површинска инсталација која користи топлоту гасова из просторије. То јест, ваздух извучен у додиру с издувним протоком кроз танки зид, чиме се одржава константна температура.

Водени системи

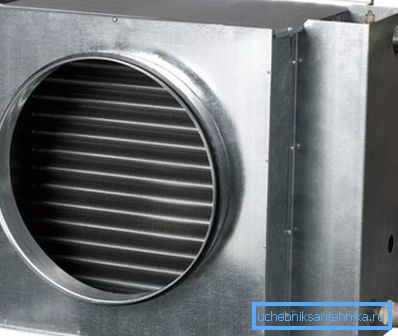

Двоканална јединица

Дводелни, тро- или четворостручни измјењивач топлоте за свеж ваздух може се уграђивати у систем за гријање топлоте - управо то нас производи наша индустрија (могуће је да постоје и неке друге опције негде). Већи број редова помаже у повећању површине за контакт с усисним ваздухом кроз течност за пренос топлоте (преко зида).

Међутим, што више цеви за ваздух, мање је простора за пренос течног расхладног средства, стога овдје морате значајно повећати величину миксера или пронаћи средњу тачку.

Т1 и Т2 - довод и повратна цев система грејања; Р1 и Р2 - мерачи притиска у грејној мрежи; 1 - јединица за мешање (УСВК); 2 - бојлер; 3 - тространи вентил; 4 - циркулациона пумпа; 5 - зауставни вентил; 6 - довод и повратна цев од система грејања до грејача; 7 - контролни вентил; 8 - балансни вентил; 9 - груби филтер

Главни проблем измјењивача топлоте ове врсте је немогућност регулисања температуре усисног ваздуха - потпуно је овисна о загревању гријача, али постоји излаз. Да би могли регулисати температуру протока, уградите тространи вентил који усмерава флуид за пренос топлоте дуж великог или малог круга.

И то може генерално зауставити његов покрет са довољним загревањем великог круга, како то захтевају упутства. То јест, ако сензор показује да се соба довољно загрејала, хладњак се шаље у мали круг, па се циркулација наставља, иако је област преноса топлоте практично поништена.

Принцип рада тространог дизалице

Тространи кранови су:

  • механички, где се контрола протока расхладне течности врши ручно;
  • аутоматски, где је флукс усмерен серво погоном од 220В (његова цена је, наравно, много већа).

Последња опција вам омогућава да подесите одређену температуру, а подешавање грејања ће се појавити у аутоматском режиму, чиме се одржава не само температура воде, већ и температура усисног ваздуха која пролази кроз миксер.

Подземни системи (подземни)

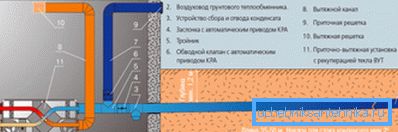

Уређај измјењивача топлоте канализационог канала

Финансијски корисно је земаљски измјењивач топлоте за вентилацију, пошто трошите новац искључиво на његову инсталацију и материјале, а топлотну енергију добијате бесплатно из земљишта.

Најчешће за уградњу таквог система користе се цеви од поливинилхлорида (ПВЦ) пречника 200-250 мм. Намењени су за постављање канализационих канала - релативно су јефтини и веома су погодни за инсталацију захваљујући утичницама и заптивним тракама. Поред тога, постављање канализационих цеви на завојима не захтева никакав рад заваривања или лепљење - такве разлике су могуће због фитинга (углова, тегова, четвороугла и редукција).

Код полагања цеви под земљом, потребно је придржавати се одређене дубине, која зависи од нивоа замрзавања тла у региону. На примјер, ако у вашем подручју земљиште у зимском времену замрзне до дубине од једног метра, онда ће бити топло пола метра ниже.

Због тога, инсталацију треба изводити на дубини од једног и пола до два метра, где температура не пада испод 10 ° Ц. Такође је неопходно посматрати нагиб од приближно 2 цм / 1 м како би омогућио да кондензат прође унутра.

Канале систем

Али ако желите да инсталирате такав систем за свој дом, можете га учинити безболним. То јест, умјесто цевчица сахрањених под земљом, користићете нишу напуњену шљунком, која ће служити као мјесто за загревање усисног ваздуха.

Да бисте то урадили, опет, морате знати дубину замрзавања тла у вашем подручју, тако да се, одустајући од ње 0,5-1м, ископати јамо на дубини 3,5-4м и негде 80цм ширине. Јама је испуњена шљунком (већа фракција, боља размена ваздуха) је тачно 3,5-4 метара, а остатак је покривен земљиштем.

За довод ваздуха је постављена вертикална цев, а друга цијев на излазу од каменог филтера се користи за напајање собе. Важно је напоменути да се поправак вентилационих измјењивача топлоте од ове врсте практично није неопходан. А ако изненада постоји таква потреба, она је више повезана са чишћењем или заменом усисне цеви, што није тешко.

Закључак

Као што видите, од свих наведених система замене топлоте најлакше је направити дуктални ваздушни канал својим рукама. Предност је у томе што филтрира проток ваздуха, али то је и његов недостатак, јер филтер успорава проток.
