Систем вентилације уређаја - именовање, основни и додатни
Живите у природи, практично не мислите на вентилацију, понекад је довољно да кућа направи најједноставнију конструкцију. Још једна ствар је када морате провести радно вријеме у градским канцеларијама, чији прозори гледају на пут. У овом случају отварање прозора не само да не пружа приступ свежем ваздуху, већ напротив, само отежава атмосферу у просторији.
Сврха
Данас је немогуће замислити било коју производњу без вентилације, као и просторије у стану или кући.
Његова употреба је прилично опсежна, а опрема, мада различита у различитости, али у стварности се састоји од три главне групе које су укључене:
- стварање ваздушног тока;
- третман ваздуха;
- дистрибуција ваздуха у целом објекту.
Одвојено треба идентифицирати додатне компоненте за вентилационе системе, које се могу сматрати интегралним делом, што може негирати нежељене ефекте рада:
- ватрогасци;
- топлотна изолација;
- пригушивачи.

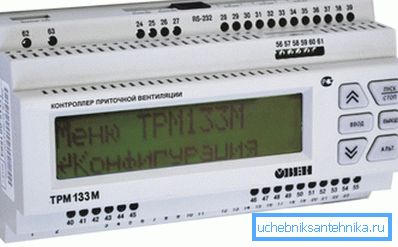

Савјет: сви комплексни системи за вентилацију морају бити опремљени аутоматизацијом.

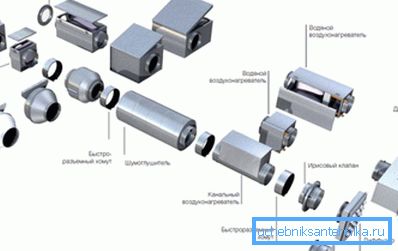

Структура
Опрема зависи од врсте вентилације. На пример, унос се састоји од елемената који:
| Направите ваздушне струје | Главни елемент свих механизама је вентилатор који може бити различит и користи се за такве системе вентилације:
Уз њихову помоћ, могуће је направити ваздушне завесе, а могу се уградити на кровове иу вентилационе канале. |
| Процесни ваздух | Ови системи могу бити одвојени и чине дио већих механизама:
|
За дистрибуцију ваздушног тока користећи следеће делове вентилационих система:
- Дистрибутер ваздуха:
- млазнице са млазницама;
- решетке;
- перфорирани панели;
- плафоњере;
- слот уређаји.
- Ваздушни канали.
- Уређаји регулационог и блокирајућег типа - вентили, дијафрагме.
Главни елементи вентилационог система
Као и код било ког дизајна, његов правилан рад мора бити осигуран од стране својих појединачних елемената, који могу самостално радити или бити синхронизовани са остатком кроз аутоматизацију:
- Решетка за усисавање ваздуха Први прихвата чист ваздух који долази споља, његова цијена зависи од величине и материјала. Најчешће је правоугаоне или округле, ту су и овалне или прилагођене. Њихов задатак није само декоративан већ и практичан - како би заштитио систем вентилације од различитих загађивача, као и падавина.

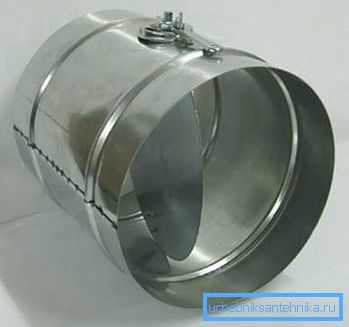

- Вентил за ваздух Дизајниран је тако да контролише проток ваздуха и спречава улазак ваздуха у систем ако је искључен. Посебно је потребно током хладне сезоне, у супротном замрзавање ваздуха и слепила ће пасти у кућу и стан. Можете га лако инсталирати сопственим рукама.
Најчешће, у системима вентилације свежег ваздуха, вентил се синхронизује на вентилу помоћу електричног погона, аутоматизујући његову контролу. Ако се грејач укључи - вентил се отвара, када се искључи - затвара се.
- Ваздушни филтер важан елемент система, заштита од пухања, прашине, инсеката и прљавштине. Типично, користи се грубо чишћење, способно за заробљавање честица величине од 10 микрона. Материјал филтера у овом случају је акрил. Ако је потребно, повећати заштиту вентилационих зграда препоручује постављање финог филтера који одлаже честице величине до 1 микрона, као и изузетно фине филтере који не дозвољавају да честице падну на 0,1 микрона.

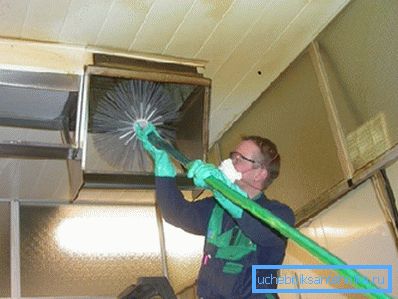

Савет: пратите уређај и очистите га од прљавштине и прашине сваког месеца.
Препоручујемо да инсталирате сензор притиска за дијагнозу филтера који може да прати разлику притиска ваздуха на улазу и излазу вентилационог система.
- Фан користи се у свим присилним системима за размену ваздуха и статичком притиску у систему вентилације. Има два главна параметра - запремину испорученог ваздуха и притисак. Према дизајну, они могу бити аксијални и центрифугални.
Први је добио одобрење од купаца због своје поузданости и високих перформанси. Недостатак је што стварају мали укупни притисак, због чега се брзина протока ваздуха у каналима за намотавање знатно смањује. У овом случају препоручујемо коришћење радијалних модела вентилатора који могу створити проток високог притиска.
Савет: најновији модели европских произвођача вентилационе опреме задовољни су малим шумама и малим димензијама.
- Ваздушни канали дизајниран да дистрибуира третирани ваздух кроз зграду након што напусти пригушивач.
Уједињени су у мрежи која се састоји од:
- турнс;
- адаптери;
- теес.
Њихов избор врши:
- површина попречног пресека - то зависи од потребне размене ваздуха, која се одређује израчунавањем, као и на максимално утврђену брзину ваздуха;
- облик - округли или правоугаони, мање овални;
- крутост - флексибилна, полуплексибилна и крута.
Савет: током рада мора се поштовати дозвољена брзина у систему за вентилацију, у супротном канал ће постати извор буке.
Чврсти ваздушни канали су направљени од поцинкованог лима, могу бити правоугаони или округли. За одређене услове могу производити нерђајући челик.
Полу-флексибилни и флексибилни ваздушни канали су израђени од вишеслојне алуминијумске фолије, окружени су попречним пресеком, што је олакшано оквиром од челичне жице, увијене у спиралу. Овај дизајн је погодан за транспорт, јер се може склопити "хармоника".
Недостатак је висока аеродинамичка отпорност због неуједначене унутрашње површине, тако да се требају користити на пројектима мале дужине.
Додатно
| Грејачи |
|
| Цоолери |
|
| Рецуператор | Дизајниран за мешање два тока ваздуха - који долазе споља и враћају се из собе. Помаже у смањивању трошкова грејања воде током хладне сезоне и смањити температуру ваздуха у врућем времену. |
| Муффлер | Неопходан дио вентилатора који контролише ниво буке како би повећао удобност у просторији за рад или одмор. Извор буке у вентилатору је свако осцилаторно покретање:
Звучни атенуатори се деле на:
Њихова главна предност је површина, обложена материјалима који апсорбују звук. |
Закључак
Приликом пројектовања вентилационог система неопходно је разумети не само своју намјену, већ и уређај. Тада ће бити лакше знати гдје, шта и где ће се елементи инсталирати, и за шта ће бити кориштени у будућности. Конвенционално, неке од њих можемо повезати са главним, а друге са додатним.
Видео у овом чланку ће вам помоћи пронаћи додатне информације о овој теми.
