Спојнице за вентилацију - врсте и методе

12-02-2018
Вентилација

Организовање система вентилације просторија у кући или стану, можемо користити три опције за ваздушне канале - круте, полуплексибилне и флексибилне. Израђени су од метала, пластике и полимера. За причвршћивање на зид или плафон развијени су посебни причвршћивачи за вентилацију, који ће бити наш чланак данас.

Поред тога, показаћемо јасан примјер како се све ово деси.

Вентилациони хардвер вам омогућава да обезбедите вентканал

Причвршћивање канала

Вентилациони канали могу се фиксирати на различите начине у хоризонталној и вертикалној равни. Врло ријетко су постављени у нагнутом положају.

За причвршћивање користите специјалне елементе за причвршћивање. Методи њихове инсталације зависе од облика и димензија ваздушног канала.

Хоризонтално

Приликом постављања вентилационих канала на зидове или стубове од опека (армираног бетона), метални носачи се користе у облику квадрата. Они су уграђени у површину помоћу угловних облога.

Носачи на удубљењу имају отвор за суспензију ваздушног канала.

Димензије плоче која се појављују из зида и дужине уграђивања у површину зависе од димензија канала.

  1. Вентилациони канали су причвршћени за армиранобетонску колону са угловима, подупирачима, плочастим марама. Челик плоча је причвршћена на колону помоћу чепова, након чега треба угравирати угао и наслон.
  2. Канал за ваздух је причвршћен за бетонску плочу уз помоћ заграда, до металне колоне - стезаљкама и унакрсним гредама.
  3. Ваздушне цеви су причвршћене за И-греде са држачима од челика или гвоздене траке.

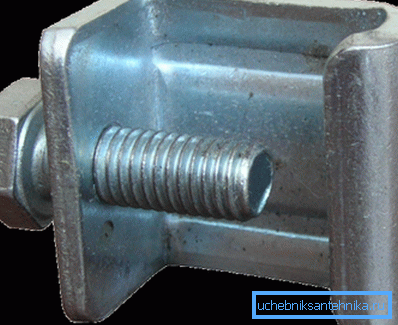

Стезаљка - поуздано спајање за вентилацију

Вертикално

Округли ваздушни канал у попречном пресеку до 1 м је причвршћен за зид од опеке помоћу подлоге која се састоји од:

  • метална конзола;
  • специјалне облоге;
  • обујмице - од челика и из угла.

Округли ваздушни канали су причвршћени за армиранобетонску стубу са држачем који се састоји од конзола заварених на металну плочу и 2 полугла. Посљедњи су причвршћени након завршетка монтаже вентилационог канала.

Савет: када није могуће поправити вентилацију на зиду или стубу, може се инсталирати помоћу крова.

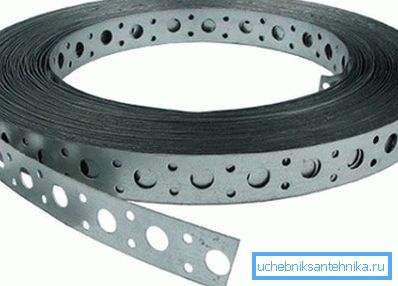

На фотографији - удубљена трака за суспензију вентилационог кутије

Инсталација вентилације

Доле наведена упутства ће вам рећи како исправно урадити све:

Хоризонтално
  1. Прегледајте област на којој ће канал проћи.
  2. Инсталирајте причвршћиваче на зидове и стубове.
  3. Поставите лифтове на ознаке и померајте детаље ваздушног канала.
  4. Саставите поједине елементе у блокове и причврстите са стезаљкама на којима ће се извршити суспензија.
  5. Поставите канале за ваздух користећи прирубнице.
  6. Пређите на монтажу и причвршћивање цијелог вентилационог система на елементе припремљене унапријед у зидовима и стубовима.
  7. Проверите инсталацију и прикључак вентилационог дела на постојеће блокове у згради.
  8. Уклоните додатну опрему и провјерите рад склопљеног система.
Вертикално
  1. Означите подручја гдје ће бити потребно монтирати причврсне елементе.
  2. Инсталирајте их и доведите до делова будућег канала.
  3. Причврстите носач, подигните и блокирајте систем на спољњем зиду пре него што започнете процес.
  4. Саставите конструкцију са стријама из одвојених делова.
  5. Инсталирајте посебан кишобран и подигните монтирани део.
  6. Поравнајте стријом и осигурати у жељеном положају.
  7. Споји се са већ инсталираним деловима и обезбеђује све.

Савет: када је неопходно инсталирати вентилацију испод спуштеног плафона, пре него што га инсталирате, спустите везе за ваздушни канал, а затим монтирајте дистрибуторе ваздуха за монтирање спуштеног плафона.

Л и З-траке за правоугаоне вентилационе канале

Методе причвршћивања ваздушног канала

Монтажа вентилације може се обавити на следећи начин:

  1. Нанесите носач у облику слова Л, чија цијена је прилично приступачна. Причврстите елементе ваздушног канала са вијцима или вијцима.
  2. Могуће је причвршћивање правоугаоног ваздушног канала помоћу завртња или вијка помоћу конзоле у ​​облику слова З.
  3. Монтажа помоћу вијака и профила:
  • вентилација треба да се одржава према пречењу;
  • делови са навојем смањују бочно померање.

Често користите гумени профил, додатно обезбеђујући звучну изолацију ваздушног канала.

  1. За причвршћивање цијеви кружног попречног пресека можете користити пуњену траку. Ово треба урадити помоћу петље или причвршћивања вијка у подручјима за ангажовање. Недостатак ове методе је да не постоји потребна ригидност.

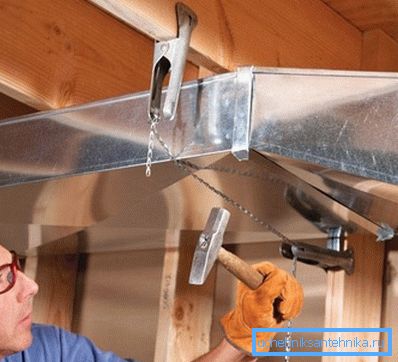

Причвршћивање ваздушних канала до плафона својим рукама

Савјет: за цијеви пречника мање од 200 мм, можете смањити ниво буке канала за ваздух, ако такођер користите обујмицу истовремено са ударном траком.

  1. Користи се за монтажу вијака и обујмице.
  2. Понекад можете користити сидро за експанзију месинга, који се мора убацити у претходно направљену рупу и затегнути клин.

Савет: ако није могуће причврстити канале на плафон, користите за уградњу метални носач са стезаљком, са ножем причвршћеним на њега.

Нанети следеће причвршћиваче за вентилацију, материјале и уређаје:

  • заграде различитих облика;
  • профили;
  • траверсе;
Користећи укрштене главе
  • студс;
  • пуњена трака;
  • обујмице за црево;
  • обујмице;
  • лифтинг геар;
  • челични углови;
  • лист гвожђа;
  • металне решетке.

Закључак

Поуздана инсталација вентилационог система може гарантовати само исправна причвршћивања. Да бисте то урадили, користите различите уређаје, делове и материјале. Овај чланак је детаљно описао како се сви требају користити ако је потребно.

Видео у овом чланку ће вам помоћи пронаћи додатне информације о овој теми.
