Стамбена вентилација: шеме и регулаторни захтјеви

Како се може провести вентилација у стамбеној згради - стану или приватном? Шта кажу садашњи грађевински кодови о томе? Који стандарди протока ваздуха треба да се поштују када се сами дизајнирају?

Како провести размену ваздуха у приватној кући? Покушајмо то схватити.

Регулаторни захтеви

Почнимо са проучавањем постојећих прописа. Актуелни СНиП за вентилацију стамбених зграда - 2.04.05-91 Грејање, вентилација и климатизација и 2.08.01-89 Стамбене зграде.

Због погодности читача, заједно са кључним захтевима докумената.

Температура

За дневну собу одређује се температура најхладније пет дана у години.

• Са својом вредностом изнад -31С у просторијама неопходно је подржати бар + 18Ц.
• Када је температура најхладније петодневне недеље испод -31Ц, захтеви су нешто већи: собе треба да буду најмање + 20Ц.

За угловне собе са најмање два заједничка зида са улицом, стопе су 2 степена веће - +20 и + 22С, респективно.

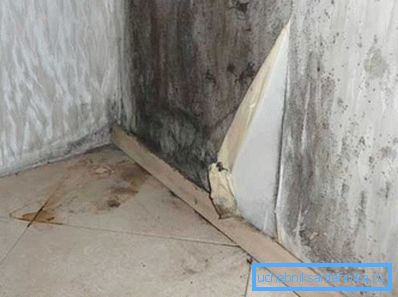

Корисно: варијабилност захтева је због чињенице да при ниским температурама и повећању топлотног губитка, тачка росе (тачка у дебљини ограђене структуре, гдје почиње кондензација водене паре) помера према унутрашњој површини. Наведене температуре искључују замрзавање зида.

За купатила, минимална температура је + 18Ц, за купатила и тушеве - +24.

Замена ваздуха

Које су вентилационе норме стамбених објеката (тачније, стопа размене зрака у њима)?

Додатни захтеви

Који други захтеви и препоруке могу се наћи у СНиП-у о грејању и вентилацији стамбених зграда?

• Шема вентилације може обезбедити размену ваздуха између засебних просторија. Једноставно речено, можете поставити хаубу у кухињи, а проток ваздуха - у спаваћој соби. У ствари, документ одређује препоруку: издувну вентилацију треба обезбедити у кухињама, купатилима, купатилима, тоалетима и сушилицама.

• Вентилација стана треба повезати са општим вентилационим каналом не мање од 2 метра од нивоа плафона. Упутство је дизајнирано како би се смањила вероватноћа преокрета у ветровитом времену.
• Када користе засебне просторије у стамбеној кући за јавну употребу, они се снабдевају властитим вентилационим системом, који није повезан са кућом.
• На најхладнијој петодневној температури испод -40 ° Ц за тростажне и вишеструке зграде, дозвољена је опрема присилне вентилације са системима грејања.
• Гасни котлови и колоне са испуштањем производа сагоревања у општу вентилацију могу се уградити само у зграде највише пет спратова. Котлови на чврсто гориво и бојлери за воду могу се уопће инсталирати само у једнособном и двоспратном објекту.
• Препоручује се доводни ваздух који се испоручује у просторијама са сталним боравком људи. Што нас, заправо, поново води до већ поменуте шеме: проток ваздуха кроз дневне собе и издувне гасове кроз кухињу и купатило.

Како то ради

Дакле, проучавали смо основне захтеве за вентилацију стамбених просторија. А како је вентилација у стамбеним зградама и приватним кућама?

Становници

Традиције

Шема традиционална за Русију и читав пост-совјетски простор је природна вентилација, која користи разлику у густини између топлог и хладног ваздуха за размјену ваздуха. Топла се испушта у горњи дио собе и одатле на вентилациони канал; прилив прехладе у куће совјетске градње обезбедили су отвори за вентилацију и лоосе монтажне дрвене рамове.

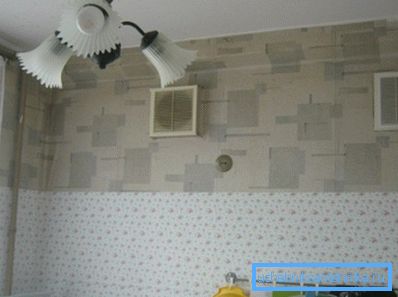

Испушна вентилација је опремљена према већ поменутој шеми: у купатилима, тоалетима и кухињама. Собе су биле вентилисане свежим ваздухом.

Будући да је властити вертикални вентилацијски канал за сваки стан луксуз који није дозвољен у високим зградама, вентилациони системи појединачних станова почели су комбиновати вертикалним вратима.

Мине је ујединио хоризонтални канал, који се доводи до крова и опремљен са кишобраном како би га заштитио од падавина; излаз за сваки стан опремљен је кратким вертикалним каналом - сателитом који спречава размену ваздуха између станова.

Које су предности такве шеме:

• Једноставност изградње и, као резултат, минимални инвестициони трошкови.

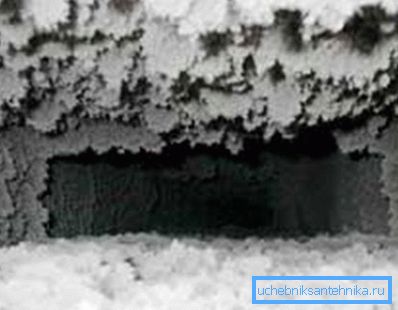

• Минимални оперативни трошкови. У суштини, оне се своде само на ретко чишћење загушених вентилационих канала. Узрок затезања је чађ од гасних пећи и, ретко, кршења током грађевинских радова.

• Проток свежег ваздуха у просторију директно са улице, без потребе за било каквом посредном прерадом.

Наравно, није било без грешака.

• На горњим спратовима, притисак који осигурава рад вентилације је минималан. Одавде - чести случајеви познатог превртања потиска у ветровитом времену.
• Дугачак канал са грубим зидовима (традиционални материјали рудника и гране у стану - цигла и бетон) обезбеђује високу аеродинамичку отпорност, смањујући ефикасност вентилације.
• Канали често пропуштају: цементни малтер се користи за повезивање њихових елемената. Пропуштање ваздуха додатно смањује вучу.

Модерност

Недавно је, уз изградњу нових зграда, све већа имплементација шема са топлим поткровљем. Како она изгледа?

Хоризонтални канали који повезују неколико рудника су ствар прошлости. Уместо тога, цео поткровље претворило се у статичку комору за притисак.

Важно: због стабилизације високе температуре на тавану, решен је један од главних проблема горњег спрата - хладан плафон. Као резултат тога, захтеви за грејањем су смањени.

Рудници комбиновани са хоризонталним славинама у јединствену јединицу индустријске производње. Ово смањује број потенцијално цурења једињења.

Издавање са поткровља је уграђено у сваки дио куће. Његова комбинација са машинском собом лифта омогућава, без нарушавања архитектонског изгледа куће, повећање висине проблема до 2 метра од нивоа крова, чиме се додатно повећава вуча.

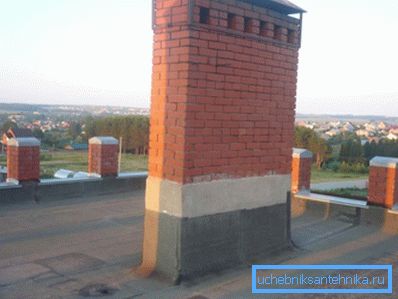

Кишобрани, заштита рудника од кише и снијега, су ствар прошлости: они су изазвали мало падова потиска. Уместо тога, на подлози рудника, постављена је палета са одводом у канализацију.

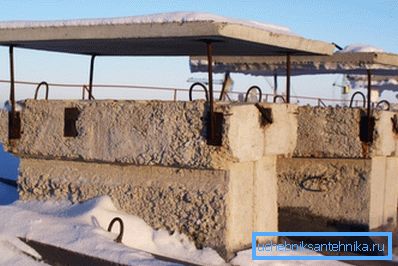

Рудник који се отвара на кров је добио квадратни попречни пресек, што је побољшало вучу у ветровитом времену, без обзира на правац вјетра.

Таван, састављен од армиранобетоних плоча, почео је поделити на секције.

Тиме су решени два проблема:

1. Проток ваздуха са различитих улаза не може се мешати. Њихово мешање под одређеним условима може довести до чињенице да би се потисак на једном каналу повећао на рачун другог канала.
2. Приметили су релевантне прописе о заштити од пожара: ватроотпорна преграда може спречити ширење производа врелог сагоревања током ватре.

Какав је резултат?

• Рад вентилације уопште постао је стабилнији, независно од снаге и смера вјетра.
• Аеродинамички отпор сателитског канала повећао се са 1-1,5 на 6-9 Па, што је учинило да клима у становима мање зависи од пода.

Нијансе: на горња два спрата, оптерећење и даље може бити недовољно, јер канали - сателити потребне висине - једноставно не могу бити смештени. Проблем је потпуно решен постављањем издувних вентилатора у станове: у овој шеми, њихов рад више не може довести до чињенице да ће издувни ваздух из једног стана ући у други.

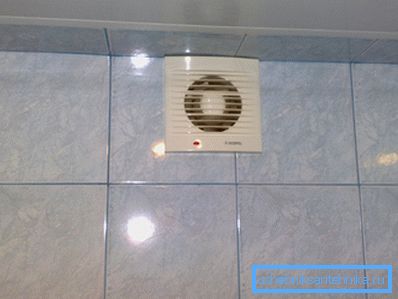

Присилни издув

Главни проблем било које природне вентилационе шеме је његова зависност од јачине вјетра.

Решење овог проблема је очигледно:

1. Аеродинамичка отпорност рудника је вештачки потцењена (на примјер, постављањем подесивих вентила).
2. Осовина се испоручује радијалним вентилатором са системом за смањење шума.

Цена повећане ефикасности је благо повећање оперативних трошкова и инвестиционе вриједности пројекта.

Страно искуство

Прилично интересантна вентилациона шема примењена је у више-стамбеним зградама њемачких градитеља.

• Издувна вентилација се организује кроз кухињу и комбиновано купатило.

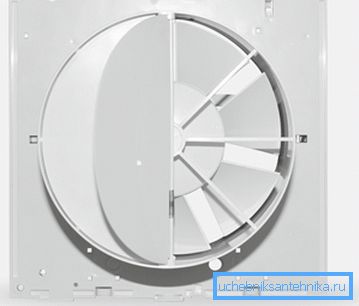

• Унос ваздуха је заједнички канал који се отвара у просторију са неколико малих отвора око периметра и централним вентилом са соленоидом и повратном опругом. Ваздушни канал има високо аеродинамично повлачење и камеру за звук звука.

Како то ради:

• У стандби моду, поклопац се обавља у ограниченом износу.
• Када укључите светло у купатилу или присилно напајање кухињског вентила, капацитет улазног ваздуха драматично се повећава; Поред тога, активирана је вентилација.

Изградња приватне куће

Јасно је да за породичне куће нема општег система вентилације: пројекат се састоји од специфичне структуре. Аутор ће дозволити себи да подели своје сопствене мисли, подржане искуством инсталације вентилације у његовој кући.

Избор шема

Избор се фокусирао на издувну вентилацију са присилним подстицањем и природним приливом ваздуха кроз подрум.

Било је неколико мотива.

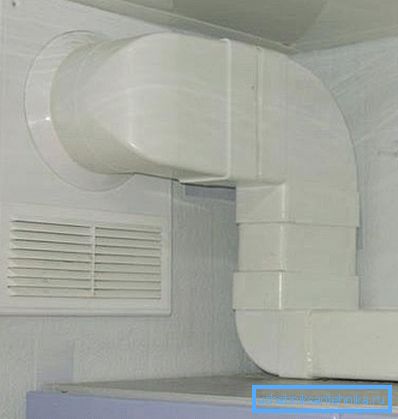

• Испушна вентилација подразумева постављање једног канала.. Снабдевање и испуштање - два, што значи много већу количину посла и оштећења већ извршених поправки.

Требало би се разјаснити: у овом случају канал за издувавање ваздуха већ је био. У тој улози појавио се жлеб који су замишљали градитељи између носача, на коме се ослањали подне плоче и спољни зид. Било је потребно само да ударе рупе за довод ваздуха и организују издувне гасове на улици.

• Израчунавање природне вентилације стамбених зграда је изузетно сложено; у ту сврху се користе сложене формуле које узимају у обзир многе варијабле, или онлине калкулаторе, који често дају непоуздане резултате. У присилном издувавању, перформансе са минималном грешком су једнаке перформансама вентилатора за издувавање.
• Улаз за ваздух из подрума (сув и смештен испод нивоа земље) омогућио је стабилну температуру доводног ваздуха без обзира на временске прилике.. Температура тла испод тачке смрзавања задржава се на +10 - +14 степени.

• Оперативни трошкови су занемарљиви. Дати смо таблицу зависности снаге коју потрошач користи на перформансама.

Имплементација

Имплементација схеме властитим рукама захтијевала је минималну потрошњу времена и новца.

• Проток ваздуха је организован у дневним собама. Рупе на поду покривене су решеткама са мрежама које штите од инсеката.

• Издувне решетке уграђене у гипс картон, затварање канала између вијка и зида.
• Од канала до улице отворена је рупа у коју је уграђена издувна цев са вентилатором канала и кишобраном како би се заштитила од кише и снега. Цев је запечаћена и заглављена; вентилатор је опремљен даљинским прекидачем.

Укупни трошкови износили су око 1.500 рубаља. Влажност у кући се стабилизовала на угодном нивоу; Температура у зими са угашеним грејањем је најмање + 12Ц.

Закључак

Надамо се да ће наш миниатурни преглед организовања вентилације бити корисним за читатеље.

Као и обично, видео у овом чланку садржи додатне тематске материјале. Успехи!
