Вентилатори за вентилацију: преглед основних структура и

Избор вентилатора за вентилациони систем је један од најважнијих тренутака приликом дизајнирања кругова за замену ваздуха. Изузетно је важно да изабрани уређај обезбеди неопходне перформансе, а улаз / одвод ваздуха се врши у правом нивоу.

У наставку разматрамо које врсте вентилатора користе у различитим ситуацијама, а такође дају и бројне савјете о инсталирању јединица за потребе домаћина.

Сорте модела

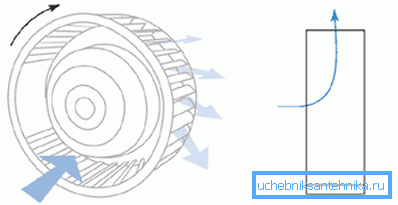

Радиал

Радијалне структуре називају се уређаји, у којима се радни делови - сечива налазе на ободу. Сама руб се ротира око осе, стварајући ток зрака под високим притиском.

Обрати пажњу! У већини случајева, такви системи се инсталирају изван просторија - на крову или на удаљеним зидним конзолама. Унутрашња уградња радијалних вентилатора оправдана је само на техничком поду.

Ефикасност таквог уређаја, као и други параметри, одређује се обликом ваздушних усисних канала.

• Модели са уназадима закривљеним лопатицама у односу на правац ротације обода показују добру ефикасност само када раде са чистим ваздухом. Често, овај дизајн има вентилатор за вентилацију. Што се тиче предности овог модела, најважније треба сматрати низак ниво буке када ради чак и на граници снаге.
• Равне лопатице (радијалне и одбијене леђа) се често користе у изградњи система за уклањање загађеног ваздуха. Конфигурација радног кола спречава да контаминанти улазе у ротирајуће делове осовине и обода, што значајно смањује хабање делова и олакшава превентивно одржавање.
• Лопатице са предње стране пружају високу ефикасност размјене ваздуха чак и при релативно ниском притиску. Облик крилног дела омогућава постизање добрих перформанси у смислу релативно мале величине уређаја, јер су такви модели пожељни у дизајну домаћих система за размену ваздуха.

Опште предности овог типа уређаја укључују добар ињектирање ваздуха, што осигурава прекомеран прилив, што значи да се стварају услови за неометан рад издувних гасова.

Аксијални

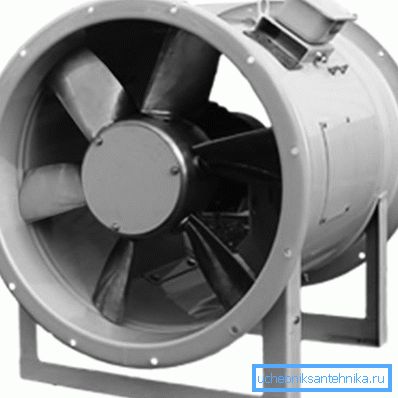

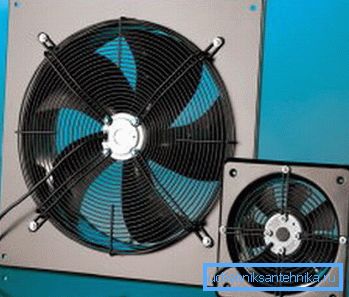

Аксијални (аксијални) вентилатор - најчешћи модел који се користи у већини издувних уређаја. Ови уређаји су опремљени с издувним поклопцем, системима за присиљавање, плафонима, подним вентилаторима итд.

Дизајн ове врсте уређаја је прилично једноставан:

• Обртни момент, као у претходном случају, се преноси на осу механизма.
• Одмах причвршћена за осовину оштрице (такозвани тип пропелера). Запремина транспортираног ваздуха зависи од облика и величине лопатица, што објашњава различите моделе на тржишту.
• Са друге стране, постављање лопатица директно на осу доводи до значајних губитака у перформансама, јер је најчешће вентилатор аксијалне вентилације монтиран у цилиндричном кућишту или каналу са минималним размаком између зидова и лопатица.

Обрати пажњу! Да би се повећала продуктивност, водилице се често постављају иза дијелова пропелера. Монтирање система за замену ваздуха у кухињи или купатилу може се радити сопственим рукама, узимајући плоче од поцинкованог челика као делова.

Дијагонала

Дијагонални вентилатор је резултат комбиновања принципа којим се конструишу аксијални и радијални модели:

• Ножице причвршћене у великом углу монтирају се на радно коло.
• Када се точак окреће, притисак се повећава због повећања центрифугалне силе.
• Штавише, што је већа брзина ротације вентилатора, већи је ињектирани притисак.

Што се тиче обима ових уређаја, он је врло ограничен. По правилу, центрифугални вентилатори за вентилационе системе у системима присилног хлађења ваздуха, као иу улазним круговима велике запремине.

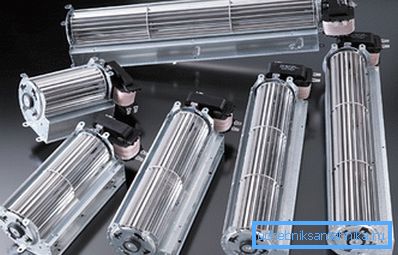

Диаметрал

Диаметријски уређаји су веома различити по изгледу од других уређаја који се користе за довод и издувавање:

• Радно коло је штап или цилиндар релативно малих пречника.
• Вентили за усисавање ваздуха монтирани су на шипку или на спољашњи зид цилиндра. Они могу имати веома различит профил, али најчешће коришћени модели су са закривљеним ножевима у правцу протока ваздуха.
• Ваздух пролази са спољашње стране вентилатора, јер се за повећање покретних делова тлака обично смештају у посебна кућишта.

Овај дизајн омогућава вам да преместите довољно великих количина ваздуха. Због тога се користе дијаметрални вентилатори тамо гдје је неопходно инсталирати релативно компактне уређаје, на примјер, приликом организовања ваздушних завеса итд.

Обрати пажњу! Кључни недостатак дијагоналних и дијаметралних модела је велика сложеност, због чега се цена уређаја испоставља прилично велика. Најчешће се користе у индустријским мрежама за размену зрака, као иу уређивању вентилационих кола модерних стамбених зграда.

Савети за избор

Препоруке за инсталацију

Најчешће, стамбени простори (приватне куће и станови) нису завршени са присилном вентилацијом. Ово је због чињенице да се током процеса пројектовања узима у обзир тзв. Прорезана вентилација, дифузија ваздуха кроз цурење у прозорима и оквирима врата.

Међутим, уградња савремених затворених прозора, као и спољашња врата са заптивним круговима смањује количину улазног ваздуха, а проток се готово потпуно зауставља. Као резултат тога, стандарди за размену ваздуха нису испуњени ни приближно, што утиче на наше здравље.

Са друге стране, након неколико година рада издувних канала без правилног одржавања, њихов пропусност се значајно смањује. Као резултат тога, ни прилив ни екстрактор ефективно не функционишу, а ваздух у стамбеним просторијама постаје застарео и практично неприкладан за дисање.

Излаз ће бити да обезбеди проток ваздуха (вентилацију или уградњу специјалних вентила) и уградњу посебних издувних уређаја.

Као правило, такви уређаји су монтирани:

• У кухињи. Пре свега, ово су издувни поклопци који уклањају дим и пару из простора изнад пећи, као и специјалних вентилатора у кухињским прозорима.

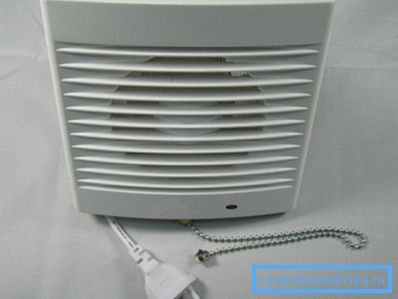

• У купаоницама. Овде је, најчешће, вентилациона мрежа са вентилатором фиксирана испод плафона, што вам омогућава брзо да се решите непријатних мириса.

Обрати пажњу! Такође присилно вентилирање купатила нормализује режим влажности, који вам омогућава да заштитите простор од заразе од гљива. Наравно, такође треба узети у обзир и високу влажност ваздуха из издувног ваздуха, јер упућује се препорука за уградњу уређаја са добром хидроизолацијом.

• У радионицама и другим просторијама, којима је потребна оперативна капуљача.

Поред поменутих инсталација, сложени зидни вентили са вентилационим механизмима недавно су постали популарни. Најсавременији модели таквих вентила могу да функционишу како у режиму прилива, тако иу режиму уклањања издувног ваздуха.

Дефиниција параметара

Питање како израчунати снагу вентилатора за вентилацију је најважније у пројектовању индустријских просторија и јавних зграда: ту се стално налази велики број људи, а потрошња кисеоника по јединици времена ће бити значајна.

За обичне станове, израчунавање ће бити прилично једноставно, јер су могућности за природно прилагођавање овдје много веће.

Упутства за одређивање параметара подразумевају употребу следеће формуле:

Л = Л_норма * Н, где:

• Л је потребан волумен ваздуха, м³/ х
• Л_норма - стопа потрошње ваздуха од стране једне особе по јединици времена (према СНиП 41 - 01-2003, ова вриједност је 60 м³/ х)
• Н - максималан број људи који могу бити у соби.

Поред тога, у циљу побољшања ефикасности, можете користити мултипликатор курса ваздуха (за дневне собе - 1-2, за канцеларије - 2-3, за производна подручја - 4 и више).

Увећавајући број добијен у претходном случају одговарајућим фактором, добићемо препоручене перформансе вентилационог уређаја. Тада ћемо морати само упоређивати резултат израчунавања са техничким параметрима доступних модела на тржишту и одабрати одговарајућу.

Закључак

Информације о избору вентилатора за вентилацију и који тип који ће се користити у датој ситуацији биће корисни, пре свега, за оне који планирају да дизајнирају све комуникације у свом дому.

За детаљније упознавање са асортиманом опреме за замену ваздуха, као и са сложеношћу уређења вентилационих мрежа, препоручујемо гледање видео записа у овом чланку.
