Вентилација просторија: како одабрати опрему и израчунати

Рад модерне стамбене или пословне зграде је немогуће без водоснабдевања, канализације, струје и других инжењерских мрежа. Вентилација је такође веома важна, због чега свеж ваздух улази у просторије и уклања загађен ваздух. Следећа упутства ће вам рећи о карактеристикама опреме која се користи за вентилацију и израчунавању његовог капацитета у зависности од функционалне сврхе зграда.

Карактеристике вентилације различитих просторија

Свака соба, која се налази у појединачној викендици иу производном комплексу, дизајнирана је за обављање одређених задатака. У зависности од њих, врши се прорачун проветравања простора и набављена опрема потребне енергије.

Индустријске продавнице

Вентилација индустријских просторија дизајнирана је да уклони штетне нечистоће у амбијенталном ваздуху и минимизира друге факторе који негативно утичу на људско здравље.

То укључује:

• висока температура;
• повећана влажност;
• токсичне супстанце;
• велика количина прашине;
• висок садржај дима и УДА (ултрафински аеросоли).

Обрати пажњу! Осим стварања удобних радних услова, вентилација је дизајнирана тако да доводи ваздух унутар ваздуха у сагласност са санитарним и понекад другим правилима: ватром, технолошким и тако даље. Понекад, без одговарајуће вентилације, процес се не може извршити (на примјер, у производњи челика или у склопу електронике).

Пре почетка пројектовања и уградње система за довод и издувавање ваздуха неопходно је:

• израчунати вентилацију простора, узимајући у обзир његову област, технолошке операције, број радника и друге параметре;
• обезбеђују инсталацију опреме која производи ваздушну аспирацију (усисавање прашине која произилази из ових или других производних процеса);
• ако је потребно, уградити систем за филтрацију ваздуха од штетних гасних нечистоћа.

Препоручљиво је одабрати такве врсте вентилације просторија које не само да испуњавају захтеве, већ и економски одрживе.

Индустријске вентилационе јединице су два главна типа:

1. Општа размена - користи се само за снабдевање свежег ваздуха у просторијама продавница. Не примењује се у случају када је потребно филтрирати штетне нечистоће, јер се, захваљујући њиховим дизајнерским карактеристикама, могу ширити кроз собу.

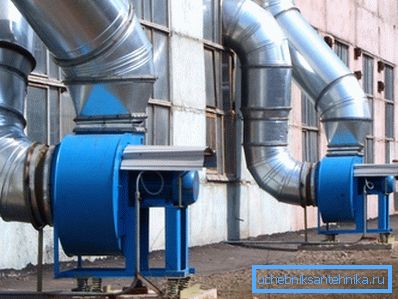

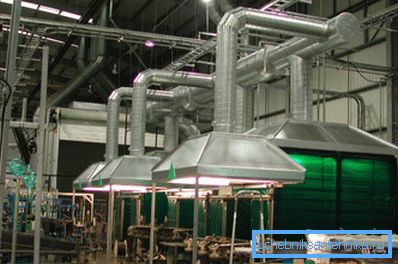

2. Локални - чешћи и ефикаснији системи. Суштина локалне индустријске вентилације лежи у чињеници да је индивидуално усисавање уграђено изнад сваке радне површине, што преноси загађени ваздух у заједничку постројење за филтрирање.

Складишни комплекси

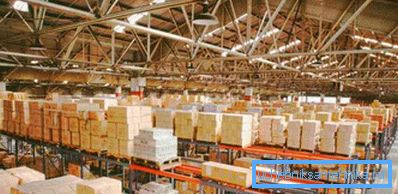

Просторије у којима се врши складиштење готових производа или роба одликује велики број опреме која се налази тамо. Већина модерних логистичких центара имају на располагању високотехнолошке механизме који олакшавају кретање богатства. Ово отежава организовање ефикасне вентилације таквих објеката.

Вентилација складишта за СНиП омогућава коришћење инсталација за довод и одвод ваздуха који се монтирају у производне радионице опремљене великим уређајима и машинским алатима.

Савјет! Приликом израчунавања места снаге и уградње главних чворова ваздушне мреже неопходно је постићи најједначенију дистрибуцију протока ваздуха.

Модерни грађевински кодови који описују поступак вентилације просторија магацина обезбеђују следеће задатке да се реше приликом инсталације ове инжењерске мреже:

• не дозволити да температура амбијенталног ваздуха пада вертикално, у противном роба која се налази на различитим полицама може бити оштећена због кршења услова складиштења;
• како би се обезбедио такав волумен замене ваздуха тако да у било којој тачки складишта испуњава хигијенске, противпожарне и друге захтеве, као и обезбеђује усклађеност са условима складиштења.

У већини случајева завршени су складишни објекти:

1. Механички вентилациони систем. Она доводи свеж ваздух са улице у складиште.
2. Природна издувна вентилација. Уз помоћ, ваздух кроз канале посебно опремљен под кровом се извлачи из собе.

Канцеларије

Ако можете да проветрате канцеларију мале величине сопственим рукама, једноставно отварањем прозора, онда је много теже обезбедити свеж и хладан ваздух велика просторија у којој 10 или више људи ради током дана. Због тога је вентилација пословног простора један од основних задатака са којима се суочавају архитекти и инжењери током изградње пословних објеката.

У већини случајева, снабдевање и уклањање ваздуха је организовано тако да је овај параметар минимално усклађен са важећим регулаторним документима. Биће могуће остати у таквој просторији, али комфор није у питању.

Стога, када израчунавате вентилациони систем пословног простора, препоручљиво је додатно узети у обзир сљедеће:

• коришћени вентилациони системи треба да буду што компактнији како не би заузели ефективну површину просторије;
• систем доводног ваздуха мора обезбедити не само снабдевање ваздушних маса, већ и њихову филтрацију, загревање (хлађење), стабилизацију нивоа влажности и расподелу тачке;

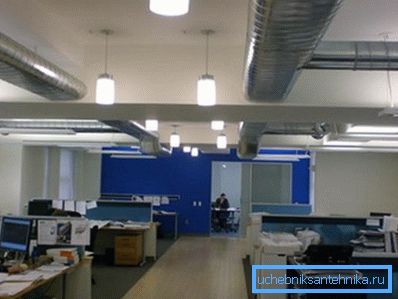

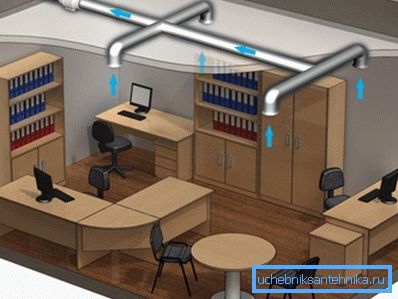

• Боље је користити посебне шахтове вентилације: ваздух се испоручује у канцеларију помоћу флексибилних или чврстих ваздушних канала, а обрађује се у удаљеним јединицама монтираним у техничким просторијама или на крову.

Обрати пажњу! Приликом одлучивања о инсталацији вентилационих уређаја обратите пажњу на карактеристике као што је цена његовог каснијег рада. У супротном, рачун за комуналне услуге може бити превисок.

Сточарство

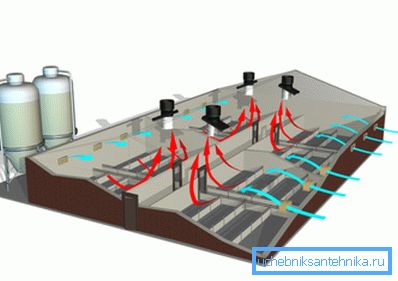

Вентилација објеката стоке је осмишљена тако да ослободи ваздух у зградама штетних гасова, водене паре и микроорганизама који су резултат активности стоке. Осим тога, захваљујући свежем ваздуху, створене су угодније услове за животиње.

Израчунавање снаге опреме и величина ваздушних канала врши се узимајући у обзир следеће параметре:

• топлотна проводљивост зидова зграде;
• количина топлоте и влаге која животиње излазе у просторији;
• системи за сакупљање животињског отпада;
• начин његовог садржаја.

Количина долазећег свежег ваздуха мора бити таква да у сваком тренутку концентрација штетних супстанци не прелази дозвољену вредност.

Ако је ефикасност вентилационог система ниска, животиње ће патити од недостатка свјежег ваздуха, када је у питању висока - у просторији постоји нацрт који може довести до болести стоке.

Израчунавање перформанси

Проток ваздуха

Израчунавање природне вентилације просторије, као и присилно довод и издувни систем, почиње са одређивањем његове перформансе ваздухом. Овај параметар показује колико кубних метара систем може пумпати за један сат.

Обрати пажњу! Постоје стандарди за вентилацију просторија, који морају бити у складу са било којим системом за вентилацију. Ако се не поштују, неће бити могуће извршити провјеру изграђене зграде.

Пре свега, неопходно је одредити тзв. Ваздушни курс, тј. Колико пута у току сата доћи до потпуне промјене ваздуха у просторији. Важеће вриједности зависе од различитих параметара и специфициране су у СНиП-у. Као опште правило, замена ваздуха треба да се деси 2-3 пута на сат.

Да би се утврдило перформансе, треба израчунати два типа размене ваздуха: према броју и броју људи у просторији, а затим користити већи од ових параметара.

Израчунавање замене ваздуха у складу са вишеструким бројем врши се према следећој формули:

Л = н * С * Х, где:

• н је стопа замјене ваздуха (у канцеларијама се претпоставља да је 2,5, у обичној стамбеној станици је 1);
• С је простор собе;
• Х - висина од пода до плафона.

Размјена ваздуха према броју људи у соби врши се према следећој формули:

Л = Н * Лорм, где:

• Н - број људи
• Нормално - стопа протока ваздуха по раднику или становнику.

Овај параметар је једнак:

• за особу која је у мировању - 20 кубних метара на сат;
• за канцеларије - 40 цу. метара на сат;
• за радника који обављају физички посао - 60 цу. метара на сат.

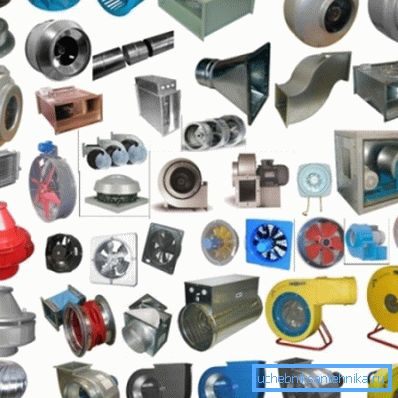

Након што сте добили жељену вриједност перформансе, требали бисте купити вентилатор или систем напајања који пружа жељени волумен пумпе. Важно је знати да перформансе директно зависе од тзв. Отпора мреже ваздушних канала (пресека и дужине канала ваздуха). Све потребне информације обично се наводе у пратећој документацији за опрему.

Пример израчунавања вентилације у просторији није неопходан, али најчешће вредности моћи могу бити корисне за вас:

• Станови у градској кући захтевају вентилацију од 100 до 700 цу. метри зрака на сат;
• Поједине викендице су ефикасно проветрене инсталацијама капацитета 1000-3000 кубних метара. метара на сат;
• канцеларије морају бити опремљене инжењерским мрежама које пумпају до 20 хиљада кубних метара. метара ваздуха.

Снага грејања

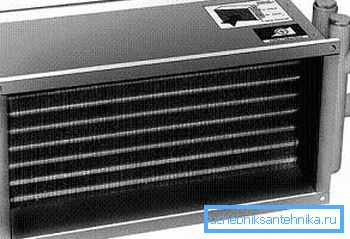

Температура ваздуха која се испоручује у просторију може бити прениска (нарочито током хладног времена), што смањује ефикасност опреме за грејање. Због тога се гријалице или рекуператори топлоте често користе за загревање.

Према тренутном СНиП, температура улазног ваздуха не би требала бити испод + 18 степени Целзијуса. Снага грејног елемента израчунава се тако да може да загреје проток ваздуха, без обзира колико је хладан.

На пример, ако се термометар зими пада на - 22 степени Целзијуса, грејач треба подићи температуру за 40 степени.

Савјет! У неким случајевима је могуће инсталирати ваздушни грејач мање снаге, јер су озбиљни мрази у већини случајева кратки.

Током прорачуна потребно је обратити пажњу на могућност повезивања грејача на једнофазну (220В) и трофазну (380В) електричну мрежу. Ова опција је пожељнија, јер се у овом случају користи мањи ампераж. Осим тога, ако снага уређаја за грејање прелази 5 кВ, веза са једним фазним мрежама је забрањена.

Струја потребна за снагу израчунава се на следећи начин:

И = П / У, где:

• П - снага грејача.
• У - напон (220 В или 660 В - за трофазну мрежу).

Запамтите да ако електрична инсталација, доступна у кући или у канцеларији, не дозвољава прикључивање уређаја такве снаге, можете инсталирати слабији модел.

Важно је знати колико ваш одабрани модел гријача може подићи температуру испорученог ваздуха. Ова вриједност се израчунава према сљедећој формули:

?Т = 2.98 * П / Л, где:

• П - снага грејача.
• Л - перформансе вентилације ваздухом.

У већини случајева, приликом пројектовања вентилације у приватном стану довољна је снага од 1-5 кВ, канцеларије ће морати инсталирати више продуктивне сорте.

Савјет! Да бисте уштедели новац на рачунима за комуналне услуге, можете користити системе за загријавање ваздуха који су део грејне мреже. Говоримо о тзв. Бојлеру. Захваљујући њему, решићете се потребе да платите додатну потрошњу струје.

Остали параметри

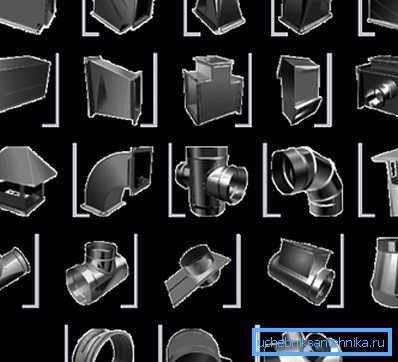

Након израчунавања горе наведених вредности, можете започети израду схеме вентилације. Приказује све коришћене ваздушне канале, облике, као и дистрибутере проток ваздуха.

Требало би узети у обзир:

• притисак који се ствара током рада вентилатора;
• брзина ваздуха;
• ниво буке коју ствара вентилациони систем.

Ови параметри могу се наћи у пратећој документацији за опрему.

Закључак

Израчунавање перформанси вентилационог система је комплексан процес који захтева извесна теоријска знања и вјештине. Међутим, користећи горе наведене информације, можете, ако не учините сами, онда сигурно проверити исправност рачунања. За више информација о пројектовању инжењерских мрежа, можете научити из видео снимка у овом чланку.
