Вентилацијске цеви - величина важна

По правилу, када самостално пројектују вентилациони систем, људи не воле да посебно компликују задатак и одабиру величине које се називају насумично. Обично пречник са маргином и радом вентилације није нарочито погођен, али овај приступ није намењен инжењерима. Неће бити сувишно знати како правилно одабрати вентилационе цеви.

Шта треба бити вентилациона цев

Вентилација у поређењу са другим системима, на пример, водоснабдевање неће доживети значајна оптерећења током рада, што значи да нема потребе за значајном дебљином метала. Дакле, први захтев за метал канал може се назвати малом дебљином зида.

Други важан параметар сматра се отпорношћу на корозију. Ипак, ниво влажности ваздуха који пролази кроз канале је довољно висок, тако да метал не би требало да буде прекривен слојем рђе током 6-12 месеци.

Па, најважнија карактеристика је пречник, који директно утиче на ефикасност вентилационог система. 120 мм вентилациона цев има површину од 113.04 цм², пречник, на пример, 75 мм - само 44,15 цм². Јасно је да ако се подручја попречног пресека разликују за 2,56 пута, онда ће моћи прескочити различите количине ваздуха по јединици времена (са једнаким протоком).

Регулаторни оквир

Главни показатељ који се користи при избору пречника канала може се посматрати као проток ваздуха по јединици времена. У СНиП 41-01-2003, главни захтеви за вентилациони систем су забележени како у погледу продуктивности, тако иу погледу геометријских димензија.

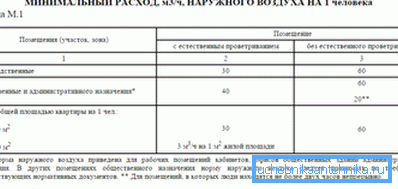

На пример, према овом стандарду за стамбене објекте, проток ваздуха треба да буде (за 1 особу):

• за собе са површином више од 20 м² - било 30 м³/ сат, или не мање од 0,35 размене ваздуха, рачунато на основу укупне количине стана. Коначно, већа вриједност се претпоставља у прорачунима;
• ако површина собе не прелази 20 м², размена ваздуха се једноставно може узети на основу просечне вредности од 3 м³/ сат на 1 м² квадрат

То јест, кроз средње величине (19-20 м²) на сат вентилација треба да обезбеди циркулацију од око 60 м³. Мала величина, на пример, вентилациона цев од 75 мм неће се једноставно носити са овим задатком.

Обрати пажњу! Теоретски, могуће је повећати запремину ваздуха који се испоручује чак и кроз мали део, довољно је само инсталирати снажни вентилатор. Али то ће довести до великог повећања брзине. Мало је вероватно да је у стану потребно враћање ветар и ветар у вентилацију.

Исти стандард (СНиП 41-01-2003) садржи неке захтеве у погледу величине цјевовода.

Што се тиче канала профила, онда морате да се крећете на већој страни:

• са величином до 250 мм, дебљина зида треба бити једнака 0,5 мм;
• са повећањем величина до 1250 - 2000 мм дебљина зида повећава на 0,9 мм;
• ако величина већег дела прелази 2000 мм, онда је потребна додатна обрада да би се оправдала дебљина метала.

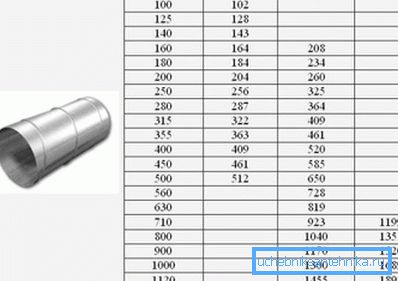

Ако се ограничавају и делови округлих вентилационих канала:

• На пример, округле вентилацијске канале пречника мање од 200 мм могу се користити само ако дебљина зида не прелази 0,5 мм. Чак и ако вентилациона цев од 160 мм има дебљину зида од 0,6 мм, строго поштујући стандард, мора се замијенити. У приватној градњи, наравно, не постоје таква ригидна ограничења;
• али у случају великог пречника (од 1800 до 2000 мм) дебљина челика може се повећати на 1,4 мм. То је неопходно, тако да се канал не може једноставно савити под сопственом тежином.

Избор ваздушног канала

Приликом одређивања димензија попречног пресека потребно је узети у обзир брзину кретања ваздуха. Канал за вентилацију који се налази у стану не би требало да буде извор константног буке, а брзина протока ваздуха у стан (односи се на улазне и издувне канале) не би требало да изазива неугодност.

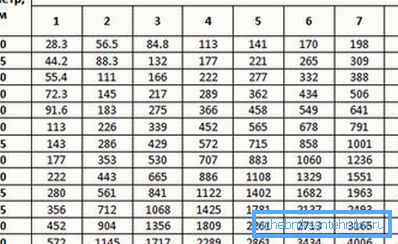

Из тог разлога, за различите делове вентилационог система уведени су њихови препоручени показатељи брзине ваздуха, што значајно утиче на размену ваздуха. На пример, вентилациона цев пречника 200 мм са брзином ваздуха од 1,0 м / с може пружити размену ваздуха на 113 м.³/ сат Са повећањем брзине до 1,5 м / с, размена ваздуха ће се повећати 1,5 пута на 169,5 м³/ сат

У овом случају пуно зависи од начина циркулације ваздуха (природног или присилног). Дакле, за системе са природном циркулацијом, максимални проток ваздуха може да достигне до 2 м / с (у рудницима), у ваздушним каналима у становима проток ваздуха помиче са мањом брзином.

Али ако се вентилациона цев у приватној кући допуњава вентилатором канала, проток се повећава.

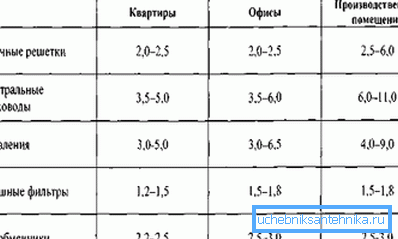

Пошто је варијација снаге вентилатора прилично велика, морамо се ослонити на препоручене вриједности за различите дијелове система:

• на нивоу решетке за довод, брзина не би требала бити већа од 1 - 3 м / с;
• издувна решетка - 1,5 - 3,0 м / с;
• дистрибутор зрака - 1,5 - 2,0 м / с;
• бочни канал - 4.0 - 5.0 м / с;
• канални вентилацијски канал - 6,0 - 8,0 м / с.

Поступак избора канала

Упутство за одјел за само-селекцију састоји се од само неколико тачака:

• прво морате да одлучите о брзини ваздуха у соби;
• тада, с обзиром на одређену брзину ваздуха, израчунава се област вентилационог канала. Обрачун се врши према формули

Да би се одредио пречник формуле за вентилацију, користи се.

• јер је избор величине типа морао заокружити резултат, онда морате да проверите колико је брзина протока ваздуха промењена. Управо из претходних формула морате извести изразе да одредите брзину

где а и б - величина правоугаоног одсека, м

Што се тиче размене ваздуха, можете користити 2 приступа да бисте га утврдили, али када се калкулације раде сопственим рукама, оне се често једноставно постављају нормом од 30 м³/ сат за 1 особу. Генерално, такве опције су могуће:

• узимајући у обзир учесталост замјене ваздуха у просторији, у овом случају, количина измјене ваздуха се одређује формулом

где је В волумен собе, м³/ сат;

н је стопа размене ваздуха (по правилу се за стамбене објекте претпоставља у распону 1-3).

• узимајући у обзир стопу размене ваздуха за прву особу у згради (износ размене ваздуха у овом случају се разматра на почетку текста).

Пример величине канала

Претпоставимо да треба да изаберете величину вентилационог канала да бисте обезбедили издувне поклопце у соби величине 4к5к3 м. Планирано је да у просторији дуго времена буде само 1 особа.

Обрачун се врши у следећем низу:

• размјена ваздуха је одређена - у нашем случају можете поставити вриједност на 60 м³/ сат (брзином од 3,0 м³/ сат за сваких 1,0 м² квадрат);
• узима се брзина кретања ваздуха у каналу - могуће је зауставити вриједност од 1,0 м / с;
• одређена површином попречног пресјека А = 60 / (3600 • 1,0) = 166,67 цм²;
• изабрана је одговарајућа величина. У нашем случају можете одабрати или кружни канал од 140 мм (површина од 154 цм²), или правокутног дела 100к200 мм (површина 200 цм²);

• брзина је проверена. За округли канал биће в = 60 / (3600 • 0,0154) = 1,08 м / с, а за правоугаони пресек - в = 60 / (3600 • 0.0200) = 0,83 м / с. Обе вредности су унутар прихватљивих граница, тако да цена и начин инсталације цеви могу бити одлучујући фактор у избору.

Шта тражити приликом одабира ваздушног канала

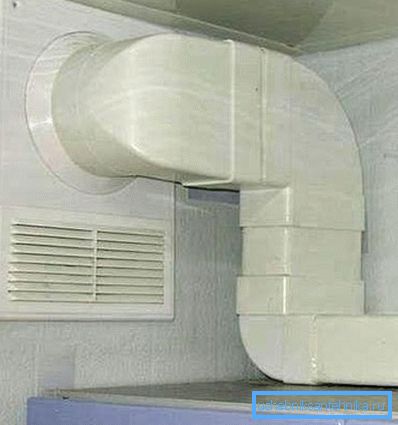

Приликом избора ваздушног канала морате узети у обзир не само део дизајна, већ и одмах размислити о лакоћи инсталације. У примеру израчунавања, изабран је ваздушни канал са приближно истим капацитетом, али у случају кружног попречног пресека, његов пречник је 160 мм, ау случају правоугаоног одвода, само 100 мм у висини. Када се инсталирају вентилационе цеви, може бити веома важна уштеда од 60 мм.

Поред тога, пажњу треба посветити таквим стварима као што су:

• заштиту од буке и изолацију. Понекад је боље купити ваздушне канале са фабричким звуком и слојем топлотне изолације;

Обрати пажњу! Изолација вентилационих цеви је неопходна, јер се зими ваздух у неизолованом гасовитом гасу превише брзо охлади и биће проблема са оптерећењем.

• ако се на неким местима канал мора често савити у великим угловима, онда је употреба флексибилне цијеви оправдана.. Такви ваздушни канали могу бити получврсти (од алуминијумске фолије навише на челичном раму) и ПВЦ-ом. Главна предност коју пружа флексибилна вентилациона цев је могућност глатке ротације (ово има благотворно дејство на аеродинамику) и смањење броја обликованих елемената на минимум.

Сумирајући

Кључ за висококвалитетну вентилацију може се назвати правилно дизајнираним вентилационим системом. Значајну улогу играју не само локација ваздушних канала, већ и њихова прорачунавања (што значи избор димензија попречног пресека). Препоруке предложене у чланку ће помоћи избјегавању типичних грешака новопридошлих особа, а вентилација станова ће увијек радити стабилно.

Видео у овом чланку показује примјер већ монтираног правоугаоног система вентилације.
