Вентилациони дефлектор је једноставан уређај који омогућава повећање ефикасности система у оквиру 20%. Желимо да разговарамо о принципу рада, карактеристикама и типовима ових уређаја, као и да се фокусирамо на томе како поставити вентилаторски дефлектор својим рукама.

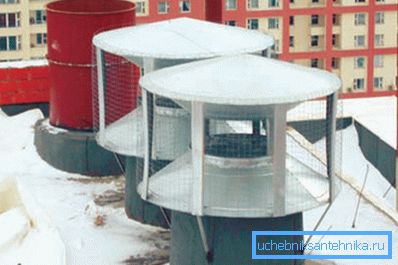

Дефлектор издувне вентилације повећава жудњу и ефикасност издувних гасова.

Дефлектори вентилационих система

Уређај и принцип рада

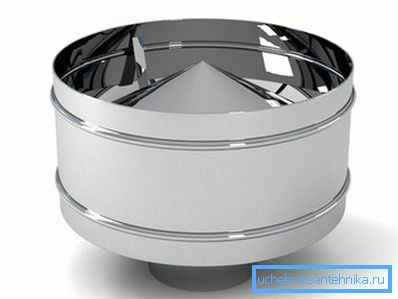

На слици - један од најчешћих типова дефлектора.

Пре свега, неопходно је схватити који дефлектор је у вентилацији, јер подручје снажно утиче на дизајн уређаја. У системима за довод и издувни систем природне вентилације, дефлектор је постављен на врху издувног канала како би се повећао потисак стварањем подручја смањеног притиска.

Принцип рада овог уређаја заснован је на Бернулијевом закону, од којих је једна од последица дејство разблаживања зрака у току са различитим попречним пресеком. Што је већи проток, приметнији је пад притиска.

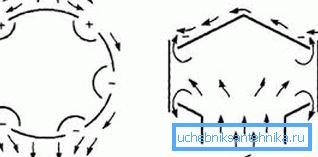

Дијаграм приказује ток вјетра (слика А) и проток ваздуха на излазу канала (слика Б), као и зоне високог и ниског притиска (означени са

Обрати пажњу! Дакле, видимо да је због ветра која удвара цев, у пределу њеног врха ствара се релативни вакуум, због чега ваздушне масе унутар цеви буду усмерене према горе, стварајући додатни потисак.

Ако узмемо у обзир вентилаторски дефлектор, видећемо неколико главних делова (варијанта ТсАГИ):

  1. Дифузор. То је комад цеви у облику скраћеног конуса, који се носи уском страном на цеви. Повећава притисак у цеви на врху, тако повећава разлику притиска и активност избацивања издувног ваздуха кроз ветрове;
  2. Кишобран или капа. Она служи за заштиту канала од падавина, остатака и других страних предмета;
  3. Спољни цилиндар или кућиште. Спрјечава пролаз вјетра, стварајући унутар подручја ниског притиска.
Цртеж вентилационог дефлекторја, где: 1 - врх цеви; 2 - дифузор; 3 - становање; 4 - кишобран стопала (постоље); 5 - кишобран (капа).

У верзији изградње Григоровича ћемо видети нешто другачију слику.

Структура уређаја укључује следеће чворове:

  1. Дифузор. Овде видимо исту скраћену конус, али носимо на цеви са широком страном, а део ове стране прелази део конице. Овај детаљ се назива и "стакло", у ком случају ће глава цеви бити "стакло";
  2. Кишобран или капа. Изводи заштитну функцију, као у претходном примеру;
  3. Повратни конус. Уграђен је испод поклопца са горњим надвором и служи за спречавање акумулације ваздуха под кишобраном, као и за стварање, заједно са дифузором, пролазног ветра преко крајњег поклопца.

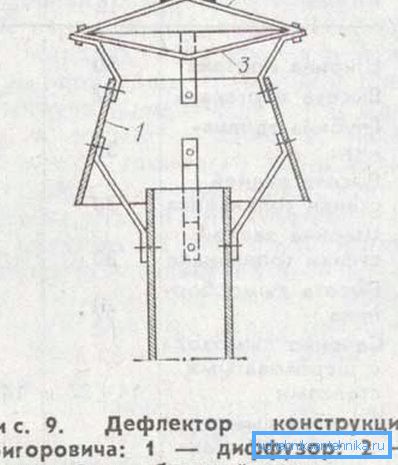

Дизајн уређаја Григоровицх.

Обрати пажњу! У варијанти Григоровицх-а, видимо да се избацивање одвија у два правца: у правцу инверзног конуса и у правцу широке стране дифузора. Проток кроз обрнути конус повећава се због сужавања канала, што доводи до повећања разлике притиска.

Врсте

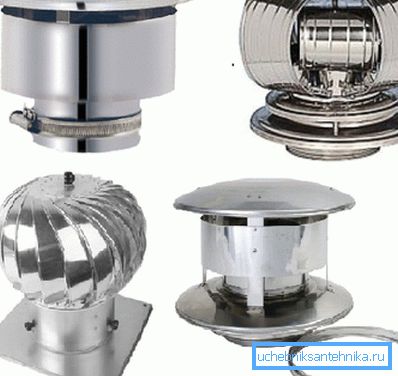

Модерно грађевинско тржиште нуди много различитих модела и дизајна.

Избор вентила за вентилацију треба да буде заснован на слободно доступним сортама и временским условима у вашем подручју.

Размотрите најчешће моделе:

  • Дизајн Централног Аерохидродинамичког Института (ТсАГИ) је једна од најпопуларнијих сорти. Карактеристике дизајна које смо разматрали изнад;
  • Модел Григоровицх. Ово је можда најчешћи тип дефлектора у нашој земљи иу иностранству. Дизајн се такође разматра у претходном поглављу;
  • Астато отворена плоча дизајн. Такође је врло чест и популаран због једноставног уређаја и ефикасног рада;
  • Ротацијски модели. То су сложени уређаји са ротирајућим дијелом и посебан систем лопатица који подржавају ову ротацију. Посебна карактеристика је већа цена и ефикасност;
  • Модели у облику слова Х. Одликује се присуством два одблокера одједном на једном врху;
  • Дефлецторс, веатхерванес. То су ротационе млазнице са кобилицом, која окреће структуру у правцу вјетра, тако да његови токови падају у систем рупа и ножева, што узрокује ефекат избацивања плина из канала.

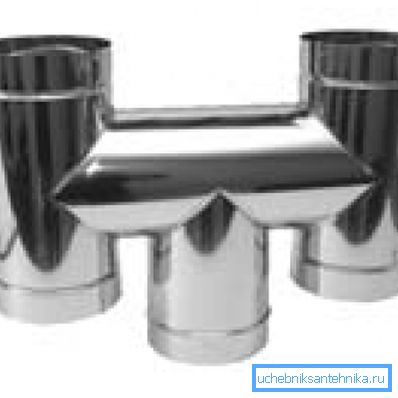

Опција дизајна Х облика.

Обрати пажњу! По правилу, издувна цев је приказана на крову. Ово ствара разлику у гравитационим вредностима ваздушног притиска, а такође омогућава да се дефлектор постави у простор отворен за вјетар.

Поред концепта апарата, требају нам димензије пресека канала и цилиндара или њихов однос. Израчунавање дефлекторја за вентилацију врши се на основу ових односа или се врши од нуле за одређени уређај.

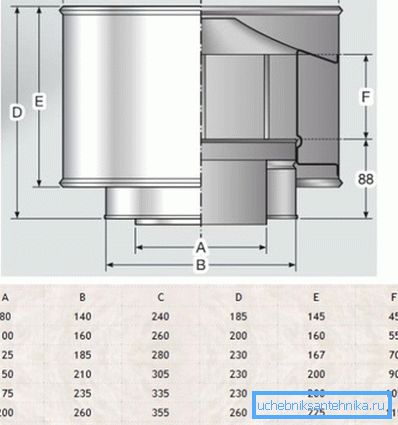

Производи графикона величине за различите пречнике врхова канала.

Ако говоримо о материјалима, у већини случајева сви модели су направљени од две врсте сировина: метала или пластике. Најчешће се користе поцинчани челик, лименки, нерђајући челик и алуминијум.

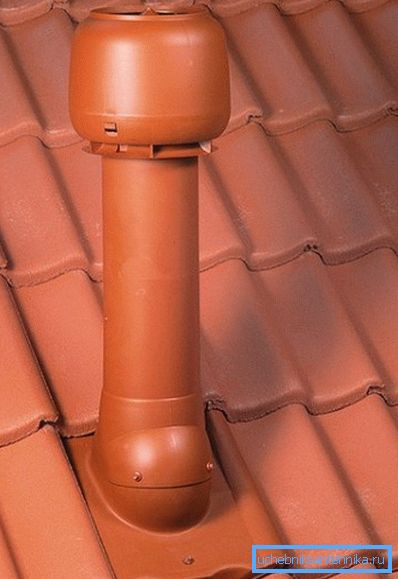

Пластични производи се могу одабрати по боји крова.

Пластична вентилација има нижу цену, различите боје, али се плаши високих температура и брзо долази у лоше стање.

Скупштина

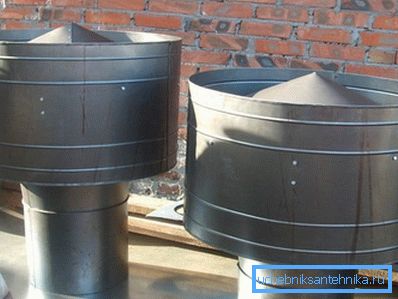

Постављање уређаја на врх цеви је прилично једноставно.

За оне који су купили дефлектор, наша упутства за инсталацију:

  1. У већини модела, уређај има нижу млазницу која се носи на цеви и причвршћена са стезаљкама, вијцима или заковицама. Стезаљка - најлакши начин за монтажу;

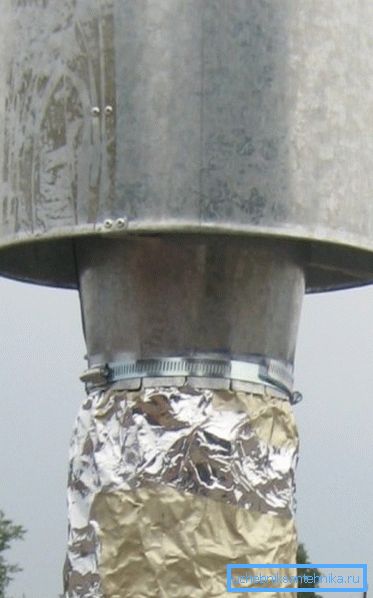

Стезаљка поједностављује инсталацију.
  1. Дифузор на доњу цев је причвршћен за заграде са навојним прикључком. Обично су то 3 или 4 носача, које су причвршћене до краја млазнице са наврткама, а супротни крајеви раздвојених конзола се убацују у рупе на дифузеру и такође су фиксирани помоћу навртки;

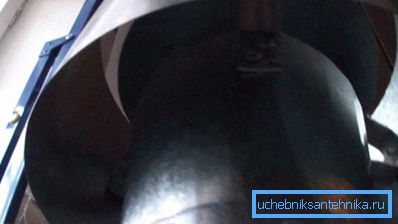

На слици су приказане заграде и везе.
  1. У горњем делу кућишта причвршћеног кућишта дифузора за поклопац. То могу бити завртњи са завртњима или причвршћене плоче. На стубове је причвршћен поклопац са или без обрнутог конуса.
Поклопац се монтира на полице.

Обрати пажњу! Пречник кишобрана мора да премаши пречник излаза дифузора, у супротном киша падне унутар канала.

Закључак

Употреба дефлекторја вам омогућава да повећате издувну вентилацију и да је заштитите од блокаде ветра. Такође је могуће повећати укупну ефикасност система и заштитити га од обрнутог потиска.

Видео у овом чланку ће вам помоћи да боље разумете правила уређаја и инсталацију овог дизајна.
