Вентилациони канали и ваздушни канали у становима и кућама

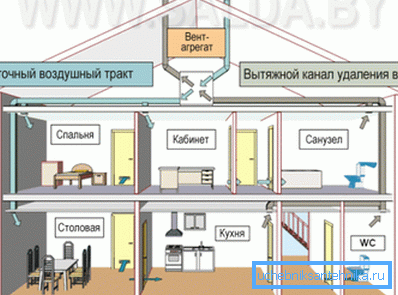

Ниједна градња стамбене куће није потпуна без инсталирања и повезивања природног или присилног вентилационог система. У вишеслојним зградама најчешће се користе уграђени канали за ваздух од цигле или чврстог бетона за уклањање издувног ваздуха из стамбеног простора у атмосферу, који се одмах инсталирају приликом изградње куће. Када је вентил за грејање затворен, или ако је неопходно пребацити канал на друго место, нови спољашњи инсталацијски канали користе се нови метални или пластични правоугаони вентили за вентилацију.

Правила за уређење вентилационих канала

Приликом обављања радова на поправци или инсталацији, требали бисте бити свјесни да се уређење нове или реконструкције постојећег вентилационог система властитим рукама мора извести у складу са утврђеним градитељским кодовима и прописима.

Да би олакшао читаоцу да се бави овим једноставним задатком, овај чланак даје кратак преглед, који описује главне карактеристике уређења главних канала и вентилационих канала у приватним кућама и становима.

Сорте вентилационих канала

Према својим дизајнерским карактеристикама и релативном позиционирању вентилационих канала у односу на зидове носача, сви ваздушни канали могу се поделити на неколико типова.

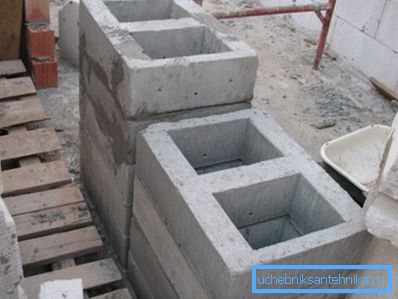

1. Уграђени вентилацијски канали правоугаоног или квадратног попречног пресека, по правилу, постављају се у подупирачке зидове зграде током његове изградње. У њиховој производњи најчешће се користи ручно полагање вентилационих канала од цигле или формирање посебних армирано-бетонских блокова намењених за уградњу таквих система.

1. Лажни или обложени ваздушни канали најчешће представљају равне канале за вентилацију у облику префабрикованих кутијастих структура направљених од поцинкованог челичног лима.. Инсталација и прикључење таквих система врши се након завршетка грађевинских и завршних радова, ау случају реконструкције објеката - након завршетка реконструкције, у складу са посебно развијеним техничким пројектом.
2. Спољашње или другим речима, додатни канали за вентилацију су одвојена грађевинска конструкција која је инсталирана на спољној страни зграде.. Такав систем може се направити од цигле, чврстог бетона, као и металне цеви од поцинкованог или нерђајућег челика.

Савјет! Препоручујемо да се ваздушни канали у приватним кућама постављају паралелно са димњом пећи, у непосредној близини ње. Овакав аранжман, захваљујући растућем току топлег ваздуха, може знатно повећати жеље, а самим тим и побољшати ефикасност вентилационог система.

Избор материјала

Тренутно се нуди велики број различитих материјала за уградњу ваздушних канала, чија цијена може знатно да варира, али прави избор углавном зависи од специфичних услова изградње и специфичне употребе просторије.

1. Уграђени ваздушни канали од монолитног бетона су од велике чврстоће и издржљивости, једноставни за одржавање, а поред тога са униформним монолитним пуњењем, имају мало отпорности на кретање протока ваздуха.

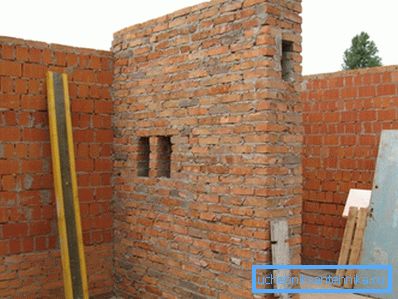

2. Чврста опека има сличне оперативне особине, међутим, у већини случајева, опека вентилационих канала може створити турбулентну турбуленцију, што значајно смањује жеље, па се препоручује да се користи приликом инсталације вентилационих система уз присилно циркулацију ваздуха.

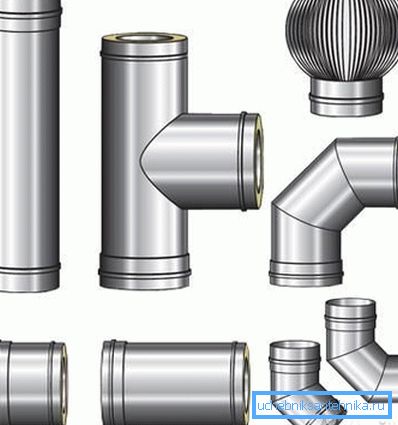

1. Метални и пластични канали за вентилацију су ослобођени овог недостатка, али су мање издржљиви, стога морају бити заштићени од спољашњег механичког удара. Поред тога, сви метални производи (осим нерђајућег челика) подложни су атмосферској корозији, а стога је потребна додатна заштита од влаге настале услед стварања кондензата.
2. За уградњу у зид од цигле или бетона користе се и уграђени азбестно-цементни канали. Са становишта аеродинамике и перформанси, овај материјал је најпогоднији за уградњу уграђених вентилационих система у процес изградње опеке или чврсте зграде.

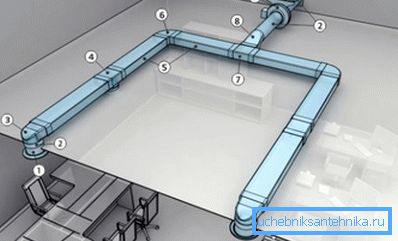

3. За уградњу вентилационог система у затвореном простору, као што су иза спуштених плафона или иза зидних панела направљених од гипсане плоче, добро су погодни равни вентилациони канали мале дебљине, направљени од пластике или метала.

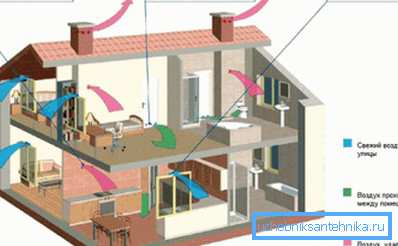

Савјет! Када се само-монтира вентилација слободног протока са природном циркулацијом ваздуха, препоручује се употреба округлих пластичних вентилационих канала, јер због свог облика и глатке унутрашње површине стварају минималну отпорност на кретање ваздуха.

Независна производња канала

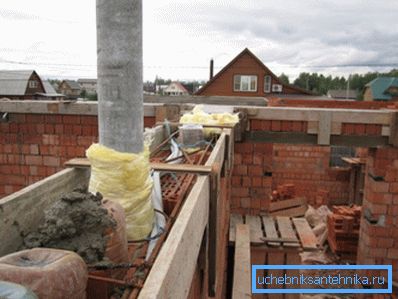

Као што је већ поменуто, најбоље је користити кружну азбестно-цементну цев за уградњу интегрираног канала, тако да ће у наставку бити представљени корак по корак упутства за уградњу оваквог вентилационог канала у зид од зидова.

1. Носни опекотине од цигле и пола и пол цигле лежали су на уобичајени начин до нивоа локације вентилатора.
2. На дну цијеви од азбестне цијеви пресјеците предњи зид до аксијалне линије до висине 120 мм, тако да се на његовом крају формира степени прозор.
3. На горњој равни опеке поставите азбестно-цементну цев са прозору исеченом у просторију и привремено га причврстите на грађевинске конструкције (стубови, греде, плафон) помоћу жице за плетење.
4. Наставите зидање на исти начин, стављајући опеку на ивицу испред и иза азбестно-цементне цеви.
5. Дакле, потребно је довести горњи крај азбестосоцементне цеви са околном циглом до нивоа који није нижи од горњег дела гребена крова.

Савјет! Да бисте повезали хоризонталног одушка вертикалне грани у другим спратовима у жељеном локацију азбест-цементне цеви која се сећи правоугаоног или квадратног кутију, ширину једнаку његовог пречника и најмање 120 мм.

Регулаторни технички захтеви

Када самостално врши инсталационе послове, неопходно је поштовати опште прихваћене норме и правила која се односе на уређење вентилационих система, а облик унутрашњег одељка и димензије вентилационих канала морају строго да буду у складу са захтевима регулаторних докумената.

1. Издувни вентил у просторији треба да буде постављен што ближе плафону, а растојање од горње ивице до плафона не сме бити више од 100 мм.

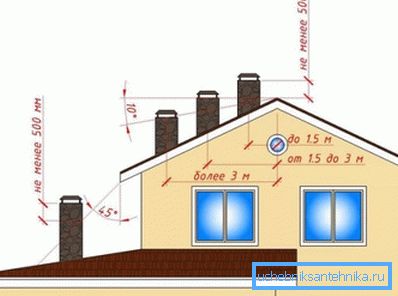

2. Ако се излаз цеви на крову налази не више од 1500 мм од гребена крова, његова висина мора бити најмање 500 мм већа од гребена.

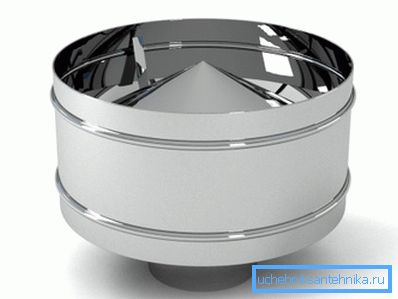

3. Да би побољшали природни потисак и заштитили вертикални подизач од падавина, његов излаз треба да буде опремљен посебним дефлекторима од нерђајућег челика.

1. Вертикални подизачи са природном циркулацијом ваздуха треба да имају површину попречног пресека од најмање 140-180 цм2, што приближно одговара пречнику цеви од 120-150 мм.
2. Површина попречног пресека вертикалних подизача са присилном циркулацијом ваздуха треба да буде најмање 90-130 цм2, што одговара пречнику кружне цеви од 100-130 мм.
3. Сви вертикални и хоризонтални канали за вентилацију који пролазе кроз степениште, поткровље или друге неогреване просторије треба да имају топлотну изолацију од експандираног полистиренског листа или минералне вуне, са минималном дебљином од 50 мм.
4. Да би се осигурала нормална потиска, у системима са природном или присилном циркулацијом ваздуха, све везе морају бити потпуно чврсте и без видљивих знакова оштећења.

Закључак

Без обзира на одабрани материјал и производну технологију, сви ваздушни канали и вентилациони канали у складу са СНиП 2.04.05-91 "Грејање, вентилација и климатизација" морају у потпуности да се придржавају техничких карактеристика наведених у овом регулаторном документу.

Да бисте добили детаљније информације о овом питању, можете погледати видео у овом чланку или прочитати релевантну регулаторну и техничку документацију на нашој веб страници.
