Како прикључити котао на водовод: дијаграм инсталације

Да би кућа била мјесто одмора, важно је да животни услови буду довољно угодни. Готово је немогуће без топле воде, што вам омогућава одржавање личне хигијене и одржавање укупне чистоће. Прикупљање гасне колоне је увек одлично решење, али у неким областима њихова инсталација је једноставно немогућа.

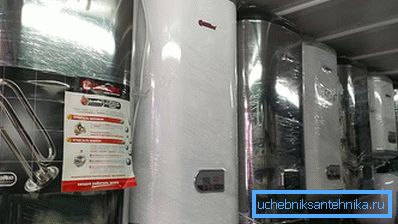

Принцип је један, али постоји много врста бојлера.

Котао је уређај за грејање и чување топле воде. Извори топлоте могу бити различити елементи. Сви грејачи могу се подијелити на два главна типа:

1. Са резервоаром за складиштење.
2. Текући.

Дизајн првог обезбедио је присуство капацитета. Може бити различитог волумена. Да температура не падне током дужег временског периода, постоји изолација између унутрашњег резервоара и спољног панела. Обично је израђена од полиуретанске пене. Што је већа дебљина, дуже ће вода остати врела. Други тип је дизајниран за тренутну топлу воду. Има мању величину, а његов дизајн обезбеђује грејне елементе веће снаге, што омогућава брз пренос топлоте. По правилу, иу првом иу другом случају, корисник има прилику да подеси температуру на жељену. Контрола термостата може бити и електронска и механичка. То не утиче на перформансе, само на погодност, на крајњи трошак и на трошкове накнадних поправки.

Сви котлови за складиштење су подељени на:

• директно грејање;
• индиректно грејање;
• комбиновано.

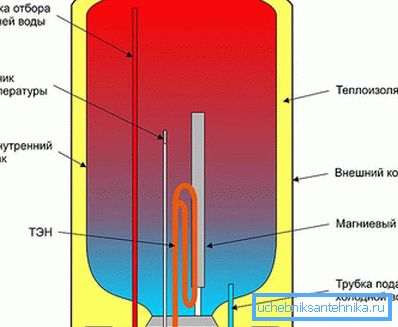

У првом случају, унутар резервоара налази се грејач, који обезбеђује загревање течности. Неки модели имају два или више. Могу се мењати наизменично или истовремено како би се обезбедило ултра брзо загревање. Хладна вода се испоручује кроз млазницу, која се обично налази на дну. Испуштање се врши кроз излаз који је близу, али унутар резервоара је дужи и достигао скоро до врха, гдје се врела вода подиже.

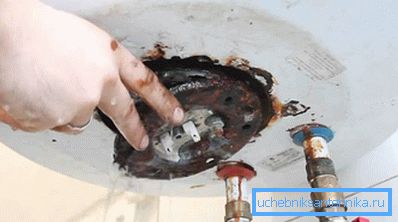

Близу грејног елемента је магнезиј анода. Ово је мала метална шипка која спречава формирање скале на зидовима. Предности овог решења су једноставна инсталација, као и одсуство потребе за координирањем инсталације различитим услугама. Танкови могу имати и хоризонталну и вертикалну локацију.

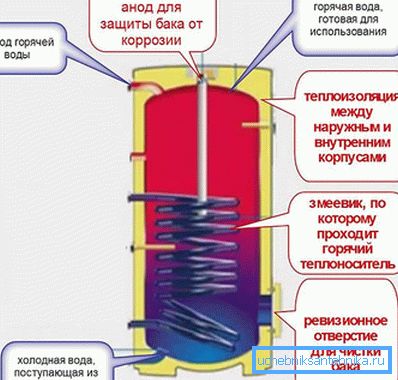

Индиректни котлови за гријање обично се уграђују у систем грејања или у функцији заједно са соларним системима (посебни панели, хладњака у којој се загрева помоћу соларне енергије). Структурно, потпуно је исти резервоар као и први тип, али изолација обично има већу дебљину. Такође у њима је одсутан ТЕН. Грејање се врши захваљујући намотају, преко кога је дозвољен круг грејања или из другог система. Могу се монтирати и на зид и на под (за резервоаре великог капацитета).

Дизајн има посебан прозор за инспекцију, што омогућава одржавање. Осим улазне и излазне мјере, могу бити још двије. Њихова сврха - организација система рециклаже. Креира се засебно коло, поред које се врела вода из резервоара константно помера. Ово је неопходно да би се обезбедило константно мешање слојева течности унутар уређаја, као и компензација удаљености до сложених система. У неким случајевима, док вода не достигне, већина остане унутар система или губи првобитну температуру. Типично, произвођач је поставио могућност уградње гријача, који претвара овај подврст у онај који ће бити описан у наставку. Предност овог решења је максимална употреба ефикасности система грејања.

Од минуса се може приметити сложеност инсталације, као и немогућност коришћења у летњем периоду без додатног грејача.

Комбиновани системи су комбиновали све најбоље од горе наведених две опције. Постоји и намотај за индиректно грејање и грејне елементе. Ово друго се може активирати када снага кола за грејање није довољна, или у лето, када уопће нема грејања. Недостаци таквих система су прилично компликована подешавања и нека каприциозност у одржавању. Такође, мораће наћи одговарајуће место, јер димензије су одличне.

Савјет! У неким врстама индиректних грејача постоји неколико калема. Или омогућавају повезивање неколико система за ослобађање топлоте, или је један од њих дизајниран да користи топлу воду.

Шта да одаберете

Ако вам је тешко направити избор, онда морате анализирати следеће тачке:

• Где је планирана инсталација грејача? Ако је грејач купљен за приватну кућу у којој постоји аутономни систем грејања, онда је логично размишљати о куповини индиректног котла за грејање. Лакше је пронаћи посебну локацију за инсталацију. Запремина ће бити ограничена само додијељеним простором. Истовремено, један уређај ће бити довољан да обезбеди све водене тачке. За мале станове, где је простор ограничен и постоји само туш кабина без купатила, има смисла размишљати о гријачу протока. Не заузима пуно простора и омогућава брзо загревање. У другим случајевима, погодан електрични котловски котао.
• Колико људи живи у истој кући? Из овога ће зависити снага и запремина уређаја. Немојте мислити да је већи капацитет, то је боље за крајњег корисника. Заправо, овај приступ може довести до ирационалног отпада на електричну енергију. На крају крајева, заправо се може користити само 50 литара, а 200 се загрева. За једног становника, довољно је спремник од 30 литара. Овај волумен је довољан да се удобно туширате, оперете посуђе и оперите ујутру. За породицу од 2 до 3 особе је потребан уређај за 50-80 литара. У овом случају, сви ће моћи да се туширају са малим интервалом. Има довољно гријане воде за потребе кухиње итд. Ако има 4 или више људи, онда морате погледати према резервоару капацитета 100 или више литара.
• За које сврхе се уређај углавном користи? У неким случајевима, има смисла раздвајање подручја потрошње топле воде. На примјер, најчешће врућа вода се користи за прање посуђа и прање. У ове сврхе можете поставити засебан котао мале количине - 10-20 литара, а укључити и већи грејач у случајевима када је потребно туширати или купати. За прве су развијени посебни типови са горњим спојем, који се монтирају директно испод судопера и не заузимају пуно простора.
• Постоји ли аутономни систем грејања? Ако није, онда морате погледати на страну електричним грејачима. Осим када постоји посебан хелиосистем.
• Какво је стање електричних инсталација? Ово је важан фактор који може утицати на избор ТЕНА-а. Најчешће, дизајн обезбеђује електричне грејаче капацитета 1,5 кВ за велике запремине? 2? 2,5 кВ. За потрошаче са 3 кВ и више, потребно је засебно снабдевање. Такође, водите рачуна о присуству уземљења.
• Да ли ће зидови издржати планирано оптерећење? Котао од 80 литара може тежити до 20 кг, што значи да ће, када се напуни водом, тежити 100 кг или више. За лоосе грађевинске материјале, ово је неподношљиво оптерећење. У таквим случајевима може бити неопходно инсталирати помоћу хардвера или инсталирати посебну металну плочу која ће дистрибуирати оптерећење.

Савјет! Поред тога, при избору, такође је потребно узети у обзир и конфигурацију структуре Котао не мора бити цилиндричан, као што смо навикли. Модерна решења такође имају и Слим опције, у којима се пречник смањује на најмању могућу величину. Поред тога, постоје правоугаони уређаји. Прецизније, неколико мањих цилиндричних резервоара може се такође налазити унутар, али спољна шкољка има другачији облик. За такве производе лакше је изабрати место за инсталацију, они такође заузимају мање простора.

Електрични грејачи такође могу бити различити. Најчешће у употреби грејача - цевасти електрични грејач. Она је у директном контакту са водом, попут котла. За ову опцију, потребно је уземљење за елиминисање свих струјних течности. Више напреднији је суви елемент грејања. У том случају, у водену колону уграђени су посебни резервоари у које је постављен грејач. Она не преноси температуру директно, већ путем "посредника". Ово решење је разумније са аспекта погодности за поправку, пошто немојте уклањати резервоар, испразните га и уклоните доњи поклопац. Биће довољно само да се приступи грејачима.

Припрема за монтажу

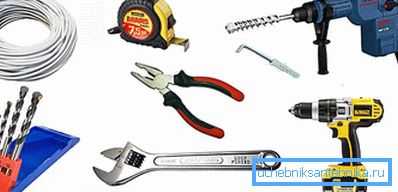

Пре него што почнете са радом, потребно је да припремите алат:

• перфоратор;
• Потребан је пречник бушења
• довелс анд хоокс;
• кабл погодан за пресек;
• рулет точак;
• бушилица;
• 2 подесива тастера;
• ниво зграде.

Фитинги који ће бити потребни зависиће од специфичних типова цеви, о чему ће се касније говорити. Одлучите на месту инсталације. Боље је да ли ће једноставно снабдети струју, а такође је добро ако је расподела воде близу, тако да ће бити мање губитка на путу од извора до миксера. Ако је спољашњи резервоар направљен од обичног челика, онда просторија не би требала имати константно висок ниво влаге, јер Ово ће довести до корозије. Пожељно је одржавати константну позитивну температуру унутар. У супротном, неопходно је осигурати да схема обезбеди заштиту од смрзавања, која ће аутоматски укључити грејач, узимајући у обзир околне услове. Такође је неопходно анализирати стање зидова, као што је горе описано, као и да купе додатне траке.

Савјет! Електрични круг за повезивање котла мора нужно укључити сигурносни уређај. То ће ухватити најмању струјну цуру и благовремено зауставити ток, што ће спречити поражење корисника.

Општи моменти

Без обзира на коју цев треба да урадите бочну траку, постоји неколико основних тачака које се морају поштовати у било којој ситуацији.

• Прије започињања било каквог дејства, ток је блокиран како би се спречило поплаве. Обично се вентил налази испред водомера.
• Ако је грејач монтиран на зид, онда се пробуше две рупе помоћу перфоратора. Да бисте израчунали тачну раздаљину између центара, прво га мерите на плочици која је заварена на котао. Затим, етикете се преносе на зид и поравнају се у једној равни помоћу нивоа зграде. У рупице се убацују уводници и куке су увијене, или су сидрени вијци са куком одмах постављени. Резервоар је суспендован, мора се узети у обзир тако да растојање до зида није превелико, јер онда ће оптерећење на причврсним елементима бити веће. Требало би да буде ниво нивоа у вертикалној равни. Ово се може постићи употребом подесивог постоља, који је обично у дизајну, или облоге.
• Пре свега, на котловске цијеви монтирана је одвојива америчка веза. Ово је важно зато што када сервисирате јединицу, биће вам много лакше искључити га из система.
• Затим инсталирајте кугличне вентиле. Не можете купити појединачне предмете, јер Постоји механизам закључавања са Американцем.
• У је инсталиран хладна повратак вода вентил, она ће спречити одлив када флуид изгубила у укупном систему, вентил ће обезбедити ремети пражњења вишак загревањем и експанзије.
• Постоји још једна могућност повезивања. На доводу цеви хладне воде је прва тачка ране. Поклопац за испуштање воде повезан је са једном од својих грана. У другу - експлозивни вентил и још једна славина која ће се преклапати са укупним протоком.
• Прикључите црево за одвод воде.
• Сви прикључци са навојем су заптивни помоћу вучне или тефлонске траке.

Савјет! Ако је познато да у систему постоје притисци у притиску који су више од онога што може да издржи бојлер, онда ће поред контролног вентила такође требати инсталирати заштитни мењач. Његов задатак ће бити нормализација притиска на прихватљиве вриједности.

Прикључак на металне цијеви

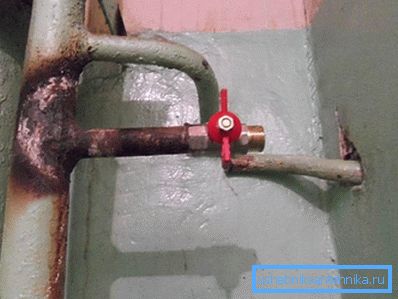

У стану старе куће обично се користе ожичење од металних цеви. Повезивање са њима је у одређеном смислу проблематично, али није нарочито тешко. Ако не можете да се повежете са утичницом, онда ће главни елемент који ће вам бити потребан седиште. Ово је метална стезаљка са гумираним бртвама, која ће омогућити везу са системом за довод и издувавање. Неопходно је одабрати га за одређене цеви, а веза са навојем би требало да буде укључена? ".

• Одређује најбоље место за имплементацију везивања.
• Чисти боју до ширине везице.
• Горњи део седла се наноси на цев и рупа је означена.
• Затим, треба да пробушите рупу на означеној етикети.
• Исте радње се изводе и за цев кроз коју ће топла вода бити испуштена.
• На припремљеним местима постављене медицинске сестре. Важно је пазљиво поставити гумене бртве како би избјегле цурење у будућности. Доњи део је замењен и сигурно фиксиран помоћу завртња.
• Последњи корак је да повежете спојницу и котао са склопљеном додатном опремом. За ово је боље користити флексибилно црево од нерђајућег челика.

Савјет! Друга опција не би требало да користи везу, већ помоћу тее. За то, уз помоћ брусилице, одсечен је мали део цијеви. Навој се прекрива са две стране помоћу мерача, монтира се чаура и повезује се са флексибилним цревом.

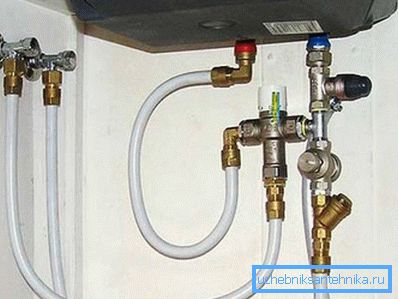

Прикључак на металопластичну цев

За извођење ових радова биће вам потребне две цеви за метално-пластичну цев. Ако их комбинујете са Котао је планиран са флексибилним цревом, онда треба да предузме како би прелазак на теми у? ", Ако је снабдевање је планирано да користе исте цеви, а затим са њим да се од стране 16 мм. Поред тога, потребно је да купите прелаз са пластичним цевима на навојној конекцији.

• Изаберите место за имплементацију везивања.
• Означава се у зависности од величине цеви минус део цеви која иде у прикључке.
• Уз помоћ специјалних маказа сече мало подручје.
• Одврнути матице од мрене и заједно са блокирним прстеновима ставити на две млазнице. Ово је важно сада, пошто ће онда бити немогуће.
• Цеви са обе стране се избацују са посебним уређајем. Такође можете користити и обичан одвијач.
• Убачено. Цијеви се потону. Два прстена се померају, онда је све причвршћено ораховима са кључем.
• Ако је тачка била са навојном везом, онда се веза врши помоћу флексибилних црева, као у првој верзији.
• Ако се напајање планира цевима, онда се отворе два сегмента, чија величина ће бити једнака раздаљини од тее до адаптера.
• Адаптери су монтирани на кугласте вентиле.
• Дијелови цијеви се монтирају у тијелама и адаптерима.

Савјет! Фитинги се такође користе за метал-пластичне цијеви, које морају бити под притиском. У овом случају, низ акција ће бити исти, али ће вам додатно требати алат за пресовање.

Прикључак на цеви од полипропилена

Осим тога, треба лемилицом на пластичне цеви, специјалних маказа, два чаја, два адаптера на пробу (мпх или МРИ, све Буде зависи од тога како нити су постављени вентили и сигурносни вентили), као и углови - да ли ће њихов број зависи од сложености са конфигурацијом водовод.

• Изаберите место за повезивање.
• Цев је исечена до ширине чизме минус 2 цм. Око 1 цм ће се потопити у чичак са сваке стране.
• Помоћу гвожђа за лемљење, цеви и прикључци се загревају, након чега су међусобно повезани. После артикулације, они се не могу извући, јер ће довести до слабе тензије.
• Даље, помоћу одсека цијеви и углова, облога се поставља на цијеви котла.
• На крају је причвршћена спојница са металном нитом.
• Све је сигурно спојено и затегнуто.

Савјет! Па, ако пре него што котао се инсталира неколико боца са финим филтером и соли филтера - то ублажава и смањује садржај воде депозита који могу да се акумулирају на зидовима и грејача.

Индиректни бојлер

Систем испоруке цеви ће бити исти као и код електричне верзије. Али постоје одређене нијансе како правилно уредити контуру система грејања.

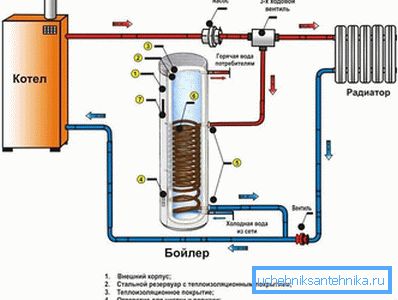

Прва шема укључује повезивање са присуством механизма закључавања за 3 обртаја. Боттом је да је температура термостата подешена ниже него на котловском термостату. Вода која долази од грејача иде у систем грејања. Чим се вода у бојлеру загреје на унапред одређену температуру, вентил искључује проток у грејање и испушта воду у резервоар. Дакле, приоритет се даје јединици за санитарно чишћење.

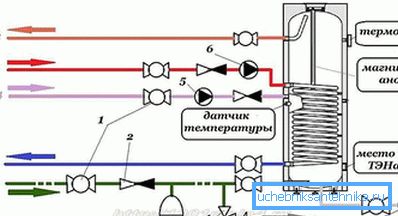

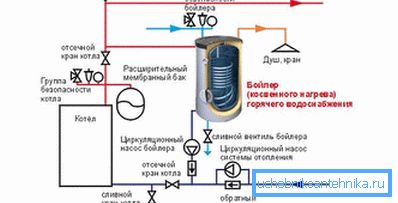

Друга укључује присуство две пумпе присиљене циркулације. Један, као и обично, налази се на повратној цеви система грејања, други је такође на повратној цеви, али већ онај који долази из котла котла. Њихов рад контролише термостат. Чим се температура у њему пали, пумпа за складиштење почиње, а онај који се кружио око цијелог грејног круга искључује и обрнуто.

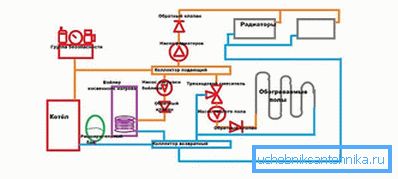

Трећа метода биће корисна ако кућа користи радијални систем за грејање. Има колектор од којег врућа вода из котла може да излази како на топли под, тако и на радијаторе. У таквом систему биће потребно поставити хидрауличне стрелице. То ће надокнадити разлику у притиску који ће постојати због функционисања неколико пумпи за појединачна кола.
