Монтажа мјерача отпадних вода

Обезбеђење стамбених зграда са инжењерским комуникацијама је важан аспект повећања удобности живота. Живот у појединачној кући се одликује високом потрошњом воде за економске потребе без накнадног кориштења: заливање баште, врта, потрошње воде од стране људи и животиња итд. Да не би плаћали услуге отпадних вода за потрошену воду, неопходна је монтажа мјерача отпадних вода. Метар ће показати да у стварности, много мање воде улази у канализацију него што улази у кућу.

Мерач протока отпадних вода је високотехнолошки уређај који има своје електронске компоненте и осигурава тачност и поузданост мерења. Дизајн инструментне основе и склопова инструмента омогућава рад у хемијско агресивним срединама, без губитка поузданости и тачности мерења.

Како они раде?

Канализатори су подељени у следеће типове, у зависности од тога који принцип рада су основа њиховог рада:

• ултразвук;
• електромагнетски;
• левер-клатно.

Према методи мерења, уређаји за мерење отпадних вода подељени су на два типа:

• Обрачунавање нивоа протока у цеви. Количина отпадних вода се одређује у зависности од величине канала.
• Рачунање брзине протока заједно са нивоом протока отпадне воде у цеви. Количина отпадне воде одређује се принципом "брзина површине"

Ултразвучни бројачи

Високо прецизни уређаји дизајнирани за мерење количине течности. Мерења се врше помоћу сензора користећи метод квадратне брзине, који се лако монтирају у колектор. Користе се у отвореним каналима, системима са само-течним системом, цевовода без притиска, у индустријској области за комерцијално рачуноводство. Приликом монтирања уређаја са хидростатичким сензорима, поред мониторинга запремине пражњења, надгледа се и пуњење канализационе мреже.

Инсталација се врши у цевоводу или каналима без извођења додатних грађевинских радова.

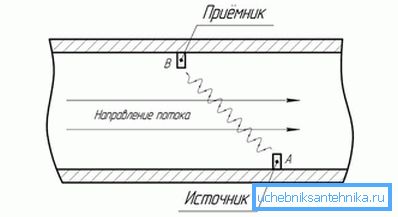

Рад ултразвучних сензора базиран је на мерењу разлике у времену проласка ултразвучних осцилација у смеру протока течности и против њега. Сензори (пиезоелектрични претварачи) се монтирају на мерни део, који покрећу узбуђење ових импулса.

Ултразвучни сензор уграђен је под углом у односу на део протока. Брзина се може мерити једним или двоструким гредама ултразвучних вибрација. Сензори раде измењено, прво као емитер, а затим као пријемник. Покрет флуида изазива промену у времену потпуног ширења сигнала дуж струје и против њега. На основу примљених сигнала, одређује се брзина и запремина отпадних вода у гасоводу.

Предности уређаја ове врсте лежи у њиховој свестраности, могућностима уградње у цјевоводе било које геометрије пречника до 9 м. Мерења се јављају у било ком правцу протока. Изградња додатних бунара или мерних комора за уградњу уређаја није потребна.

Недостаци уређаја укључују потребу за сталним чишћењем сензора. Хетерогеност отпадних вода, присуство мехурића, суспензија смањују поузданост индикатора. Грешка при мерењу достиже 5%.

Електромагнетски принцип

То су једноставни али поуздани инструменти за мерење запремине отпадних вода, укључујући и необрађене. Нанети на системе гравитације и канализације, под условом да притисак у канализацији не прелази 40 бара.

Принцип рада мерача протока базиран је на мерењу електромоторне силе (ЕМФ), која се јавља у отпадним водама приликом проласка кроз вештачко магнетно поље. Проток је директно пропорционалан резултату емф-а, који се претвара у сигнал који се уноси у контролни уређај приказивача. Мерење количине отпада је могуће само ако врше електричну струју, јер се рад уређаја заснива на Фарадејевом закону (магнетна индукција). Текућина која пролази кроз магнетно поље делује као покретно језгро. Он иницира електричну струју, у зависности од брзине кретања отпадне воде.

Предност електромагнетних уређаја лежи у њиховој свестраности, они вам омогућавају да измерите било који тип течног отпада који врши електричну струју, укључујући и необрађене одводе. Уређаји доследно показују високе прецизне податке, у зависности од доступности система за само-чишћење електрода.

Савјет! Недостаци укључују нестабилан рад у присуству јаких електромагнетних сметњи. Трошкови мерача протока зависе од пречника цеви или канала, јер перформансе примарног претварача увек морају бити пуно извртања.

Мјерна зона левер-пендулума

Обим уређаја - отворени и затворени канализацијски канали слободног тока. Принцип рада је да измери ниво и просечну брзину протока. Мере се врше континуирано. Димензије канала, информације о тренутној вредности нивоа протока омогућавају вам да израчунате тренутну вредност попречног попречног пресека отпадне воде. Количина отпадних вода је дефинисана као производ протока канализације по јединици мерног времена. Перформансе уређаја су дефинисане као производ пречника протока при његовој брзини.

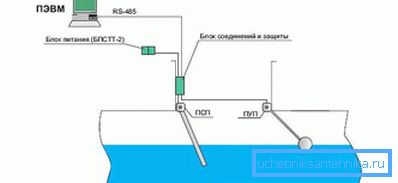

Уређај је уређај са ручком фиксираном на осу, на коме је сферно пловило ригидно причвршћено. На другом крају ручице постављен је сензор угла одвртања полуге у односу на вертикално на хоризонталну линију. У недостатку залиха полуга је у вертикалном положају. У присуству отпадних вода пловак подиже или пада, мењајући угао нагиба у зависности од нивоа отпадне воде у цеви. Ниво канализације се одређује кроз угао нагиба.

Да измерите брзину коју користи други чвор, који је ротациони нож од нерђајућег челика. Нож је фиксиран на оси. Један крај сечива слободно потоне у течни отпад. Сензор је фиксиран на оси, што указује на брзину протока према углу одступања сечива у зависности од силе струје.

Ови уређаји обезбеђују велику тачност измерених параметара рачуноводства отпадних вода, без обзира на присуство загађивача у цеви и другим факторима.

Пре него што изаберете модел мерача протока, потребно је да знате који су захтеви постављени на канализационом систему и какав тип водовода се користи.

Канализационе мреже могу се подијелити на отворене и затворене. Затворене мреже подијељене су у притисак и без притиска. За слободни проток и отворене канале. Пражњење тече кроз канале притиска под утицајем пумпи, у не-притиску и такође отвореним - гравитацијом због нагиба цевовода.

За мерење у цевоводима под притиском користите инструменте с сензорима. Електромагнетни или ултразвучни мерачи протока одабрани су на основу рачуноводства за процењене трошкове отпадних вода.

Успостављање рачуноводства отпадних вода у цевоводима за гравитацију је тежи задатак. Отворени или затворени канали карактерише кретање канализације гравитацијом под дејством гравитације при малој брзини.

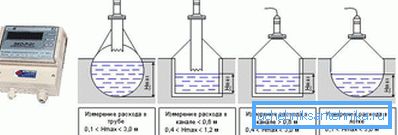

Уређаји који мере само ниво течности дају индикације за даље прорачунавање количине отпадних вода узимајући у обзир податке попречног пресека канала. За отворене канале користите мераче протока са клатном.

Прецизнији резултати дају уређаји другог типа, мерење према принципу квадратне брзине. Ниво флуида у каналима слободног протока није константан. У приватној кући, одвод се може појавити периодично, тамо ће се одвод већине времена истоваривати, тако да се користе подаци о подручју протока и његовој брзини у одређеном временском периоду.

Ултразвучни и електромагнетски мерачи протока користе се за мерење брзине у затвореним каналима без притиска. Одређени модели се бирају у зависности од пречника цевовода.

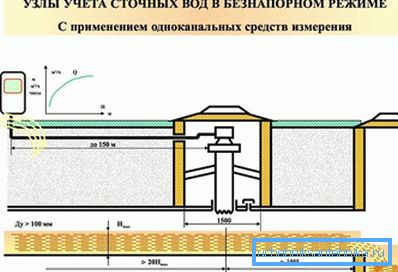

Станица за мерење отпадних вода

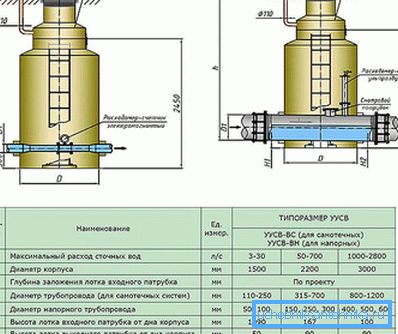

Јединица за мерење отпадне воде је комбинација мјерења протока отпадних вода, бунара, за постављање мјерних уређаја и њиховог одржавања и дужине цијеви на којој се врше мерења. Мерни инструменти се састоје од примарног претварача (сензора) и секундарног претварача у којем се врши обрада, чување и приказ мерних информација. Бунар је посебно конструисан у овом делу цевовода. Цевовод мора бити равно у сегменту мерења одвода.

Пре него што изаберете тип мерача протока, неопходно је проценити неопходност и изводљивост инсталације мерног уређаја и избор места за монтажу уређаја.

Приликом изградње мерне јединице у појединачној згради, место треба изабрати до тачке повезивања са заједничким канализационим системом.

При избору мерног инструмента, уређај мора забележити вриједности протока отпада у цијелом распону трошкова за постојећи пречник цјевовода. Тачност мерења треба бити висока, грешка је дозвољена не више од 5%. Рачуноводствени систем треба да акумулира све информације, обезбеди информације о укупном кумулативном обиму, периодима мјерења и времену застоја. Напајање на мерач протока мора бити непрекидно помоћу резервног извора напајања.

Одељак цевовода на којем је инсталиран мерни уређај мора бити једноставан. Мерач протока треба да се налази на најнижем делу појединачне канализационе мреже, где се налази максимално пуњење цевовода.

На свакој локацији је потребан пројекат који је договорен са одељењима и организацијама које служе канализациону мрежу. Након пријема свих дозвола и пројекат је уговор за услуге претплате.
