Ормарић за контролу пумпе

Контролни ормар пумпе је мозак аутономног система водоснабдевања, омогућава вам да контролишете свој рад. Захваљујући својој инсталацији, рад опреме је продужен и енергија се чува. Ормарић је место где су све контролне и сигурносне јединице састављене. Такви блокови се формирају за водоснабдевање, канализацију, гашење пожара, грејне системе.

Сврха

У орману су компактно постављене контроле неколико инжењерских система: водоснабдијевање, његово пражњење и дренажа. У дистрибуционој структури постоје уграђени блокови који контролишу пумпу са потопљеном пумпом која обезбеђује функционисање водовода и грејања и дренажу која се користи за аутоматско пумпање воде. Сви елементи контроле и прекидања заштићени су металним зидовима од спољашњег утицаја. Функције уређаја укључују:

1. Организација ручног и аутоматског режима рада, заштита пумпи од кратких спојева и ограничења преоптерећења, изузеци непотпуног режима рада фазе.
2. Праћење главних параметара система водоснабдевања: ниво воде, притисак у цевима, температура и други подаци који утичу на стабилност пумпе. Информисање о статусу радних механизама.
3. Глатко покретање и заустављање електромотора.
4. Заштита од прекида.
5. Смањена потрошња енергије.
6. Подешавање промене пумпи у случају несреће и излазак једног од система.
7. Упозорење алармом помоћу сигнала релеја сувог пролаза.
8. Имплементација рада у режиму спавања, када нема анализе воде.
9. Када контролише неколико пумпи, радна јединица се периодично мења, што омогућава изједначавање опреме.

Принцип рада кабинета укључује укључивање мотора пумпе када сигнал нађе на сензору, у координацији са контролном јединицом, подешен је радни режим. Контрола се може извршити у ручном режиму користећи дугмад иу аутоматском режиму. Друга опција је главна.

Стандардна опрема

Контролни ормани за све врсте пумпи имају исту конфигурацију:

• Тело је метална кутија која садржи електромеханичку опрему.
• Фаза контролне јединице - три сензора која пријављују рад сваке фазе. Постављен је испред хардвера.
• На њему се постављају предња плоча - тастер Старт и Стоп, индикатори рада пумпе и релеја укључују аутоматски начин рада у ручно.
• Осигурач - реле, активиран током кратког споја. Уређај има таласни елемент који гори при високом напону и отвара круг, штити целокупну опрему кућишта и навијање електромотора од оштећења.
• Контактор - је прекидач који обезбеђује енергију за прикључке пумпе и искључује уређај од напона.
• Контролна јединица контролише режиме рада пумпе. Терминали сензора налазе се у бунару или резервоару, ау случају дренажне пумпе - у септичком резервоару. Сет сензора - смањење и подизање нивоа воде и преливања, даје команду да укључи или искључи уређај.
• Фреквентни претварач - обезбеђује глатко покретање и заустављање асинхроног мотора, регулише брзину ротације у почетној фази и у тренутку искључивања.
• Сензори температуре и притиска су повезани са контактором, њихова очитавања не дозвољавају укључивање уређаја у неприхватљивим условима - при негативној температури и високом притиску.

Димензије кабинета зависе од броја контролне опреме и додељених функција. Масивна конструкција има извођење пода, ау компактној величини кућиште је фиксирано на зиду.

Врсте уређаја

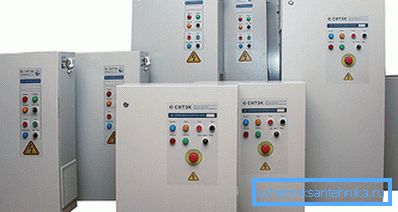

На располагању је неколико типова контролних ормара за пумпу:

• са директним стартом - уређаји су компактни и једноставни за управљање, укључивање и искључивање потребног броја пумпи, врше аутоматску промену јединица;
• са једним претварачем фреквенције - глатко регулише брзину мотора, смањује потрошњу енергије;

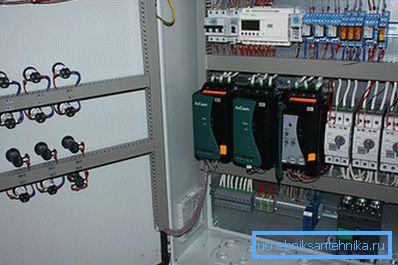

• са уређајем за мекани старт - пружају заштиту јединица од механичких преоптерећења, воденог чекића и стартне струје;
• са фреквентним претварачима инсталираним на све моторе (од 1 до 5) - подржава параметре рада према сензорским очитавањем, повезује пумпе за резервне копије у аутоматском режиму.

Сервис

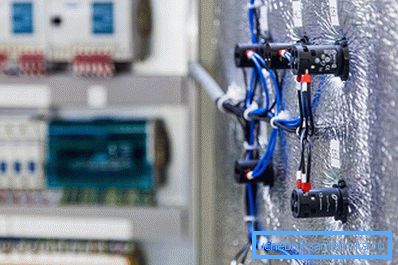

Произвођач снабдева опремом техничким пасошем и инструкцијама. Пре укључивања аутоматизације, требали бисте се упознати са шемом и препорукама. Одржавање ормара се састоји у чишћењу вентилационих филтера, замењивању израђених делова, причвршћавању контаката и вијака за причвршћивање. Вентилатор и радијатор претварача морају уклонити прашину. У случају озбиљне штете, извршава се гаранција.

Сви радови на одржавању на кућишту се обављају искључивањем.

Видео

Погледајте како можете направити контролни ормарић пумпе самостално тако што ћете трошити само 30 минута:

АлфаТецх приказује своје контролне кутије за пумпе и говори о њима:
