Цевни бендер за саму профилну цев
Приликом изградње стакленика, радећи на баштенској парцели или постављању цевовода, постаје неопходно савијање цеви или металне траке под одређеним углом. У ове сврхе постоји посебан алат - цијев бендера. Можете га купити у продавници или направити цијев бендер за профилну цев с властитим рукама. Такав уређај је способан за савијање производа од алуминијума, бакра и челика.
Врсте
Модели уређаја разликују се у принципу рада:
- Најмања снага је ручни алат који може савити цев са минималним пречником.
- Већи производи ће захтевати снаге хидраулике. Овај модел користе стручњаци и омогућава вам да обавите знатан рад у кратком времену.

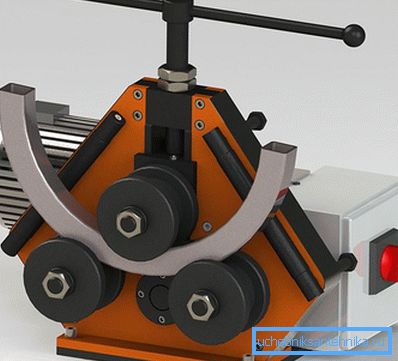

- Бубањ цеви са електричним погоном произведен је у стационарној и мобилној опцији. Са њом можете савијати цијеви различитих пречника, а ручни модел је конфигуриран само за једну величину. Употреба електромеханичког алата гарантује тачан угао савијања и не узрокује деформацију профила цеви.
Утицајне методе
- Намотавање - цев је причвршћен за савијање ваљка, који га поставља на себи, стварајући дати угао.
- Арбалест метод - цев се постара на два стационарна ваљка, а трећи притиска у средини.
- Ролинг - дизајн има три покретна ваљка лоцирана у једној равни. Централни ваљак се ваља и стисне производ.
- Трчање - цев је причвршћен на шаблону, а покретни ваљак га окреће око контуре.
Цијеви се не могу савити у било који угао, постоје посебни директоријуми у којима су означене допуштене вриједности за производе различитих попречних пресјека и дебљине зида.
Израда алата
Дакле, како направити алат за савијање цеви? Најједноставнија верзија ручног цеви бендера је од дрвета. Шаблон је исечен који одговара облику производа за савијање. Дебљина је нешто већа од величине цеви. Обезбеђивање поуздане фиксације омогућит ће се изрезивање на задњој страни бевелираног профила. Узорак је направљен од две везане плоче. Радни предмет је чврсто фиксиран на ивици стола или радног стола. У близини се налази дренажна плоча, која ће послужити као фокус за цијев.
Процес савијања алуминијумске или танкослојне челичне профилисане цеви је следећи - крај производа се убацује у размак између шаблона и стопала, узетог у супротном дијелу и нежно савијања. Цев се налази на крају дрвеног шаблона. Да бисте умањили напор, у производ можете уметнути металну шипку или ставити већу цев на врх. Са њом можете обавити лук за стакленика. За прихват дужине цеви, шаблон је инсталиран на отвореном простору, на примјер, на зиду или огради.
По истом принципу, дизајн је направљен од металне куке. На основу тога се нацртује потребан радијус и детаљи се упакују дуж линије. Њихов положај се може променити за различите пречнике савијања цеви.
Ручна машина за савијање
Да бисте направили бендера за ручно држање цеви, морате имати (или извући највише) цртеже и направити потребне дијелове за њих. Дизајн цеви бендера омогућава постепено савијање цеви у моду штедње за то. Овај уређај користе професионалци како не би деформисали производ.

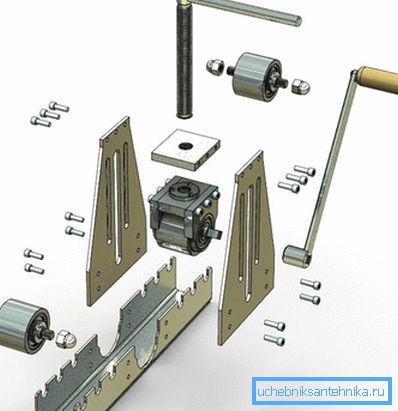

Оквир за машину може се направити од метала или дрвета. Лакше је радити са дрвеним деловима, али се брзо исцрпљују и имају нижу продуктивност. Самоуправљени модели у којима се вуче цеви врши окретањем средишњег ваљка за притисак, али је лакше извршити машину помоћу скроловања једног од потпорних ваљака. Ако се на такав дизајн угради ланац погон, онда ће се ефикасност повећати. За израду једноставног дизајна потребно је:
- Снажна метална база, која је фиксирана на равној површини.
- 4 правоугаоне плоче се узимају у које се рупице избуше како би се вратиле осовине.
- Причврсне плоче за вијке су повезане са базом.
- Ваљци одговарајућег пречника убацују се у завршне жлебове. Осовине су причвршћене шипкама и наврткама.
- Дизајн за уградњу стезне осовине, који деформише цев, је израђен од четири цијеви и плоча заварена одозго.
- Рупа се поставља на плочицу за постављање вијака, помоћу кога ће се централно вратило притиснути и подићи.
- Да бисте поправили главну осовину, биће вам потребан део у облику слова У, смештен између носача. У његовим бочним деловима налазе се рупе за причвршћивање вратила, а вијч је причвршћен за горњу плочу.
- Дршка за ваљање цеви је причвршћена за једну од доњих осовина.
Постоји пуно опција за производњу цијеви бендера, одликује их сложеност изведбе. Видео ће помоћи да се избори са нијансама у извођењу сложеног рада. Ако немате машину за заваривање и вештине за рад са сложеним алатима, можете направити једноставан шаблон за шаблоне.
Видео
Погледајте избор видео снимака који показују како направити најједноставнији бендови:

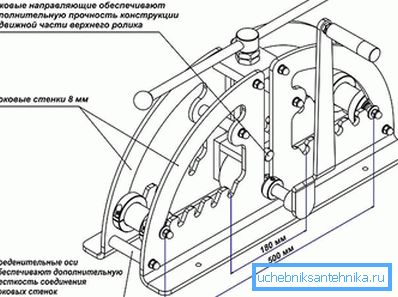

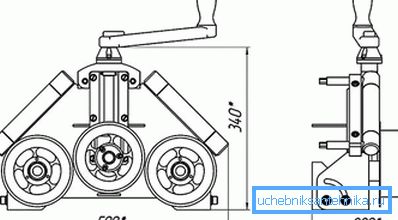

Шеме и цртежи
